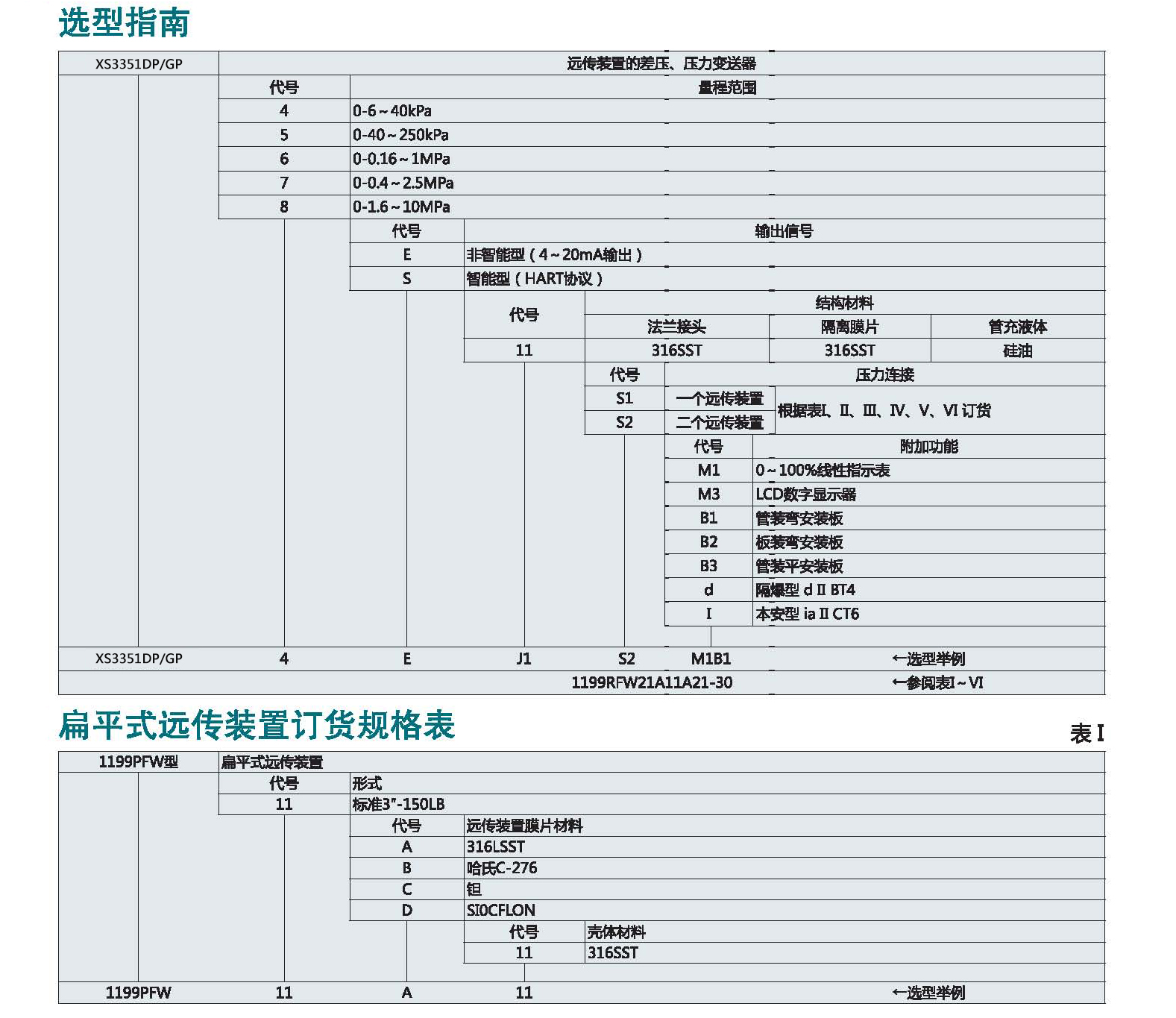

- 产品选型
概述

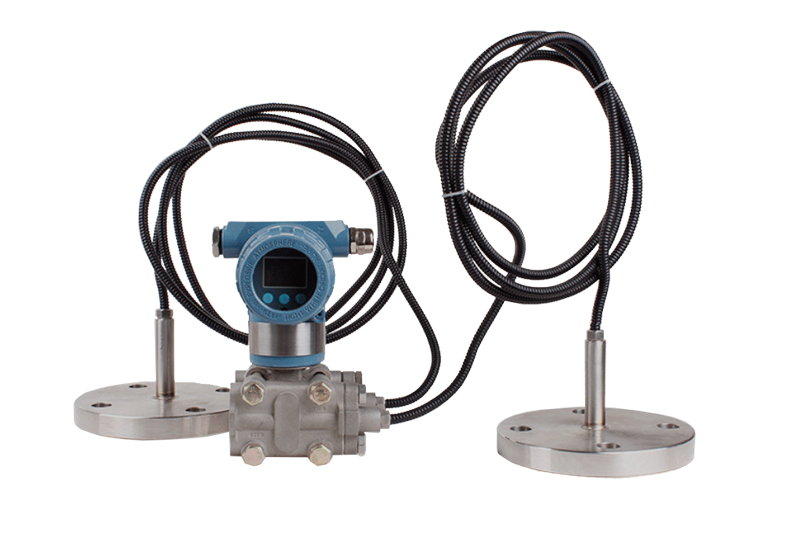

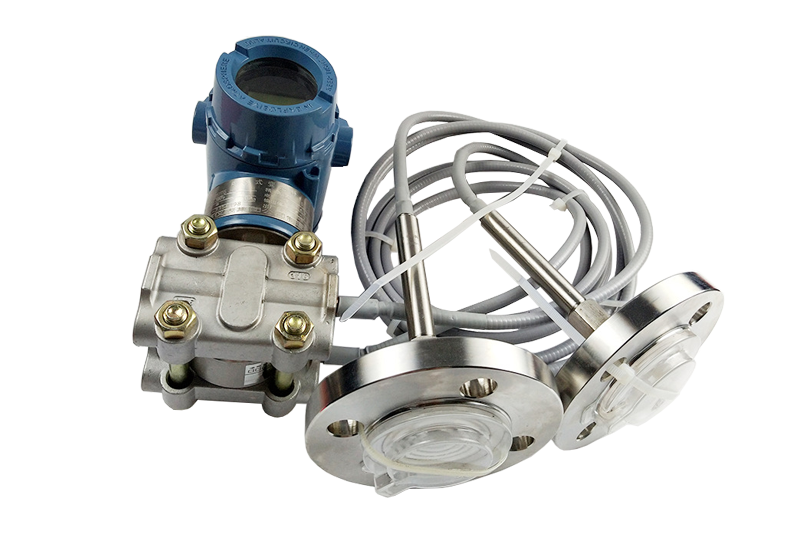

XS3351DP/GP型带远传装置后,就成为XS3351DP/GP型远传差压/压力变送器。
XS3351DP/GP远传差压/压力变送器,可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法,适用于以下几种情况:
1. 被测介质对变送器接头和敏感元件有腐蚀作用时；
2. 需要将高温被测介质与变送器隔离时；
3. 被测介质中有固体恳浮物或高粘度易堵塞变送器接头和压力容室时；
4. 被测介质用引压管引出易固化或结晶时；
5. 更换被测介质需要冲洗而不容交混时；
6. 必须保持卫生条件防止污染时；
XS3351DP/GP型带远传密封装置的差压/压力变送器，仍具有K3351DP/GP型差压/压力变送器的性能特点。

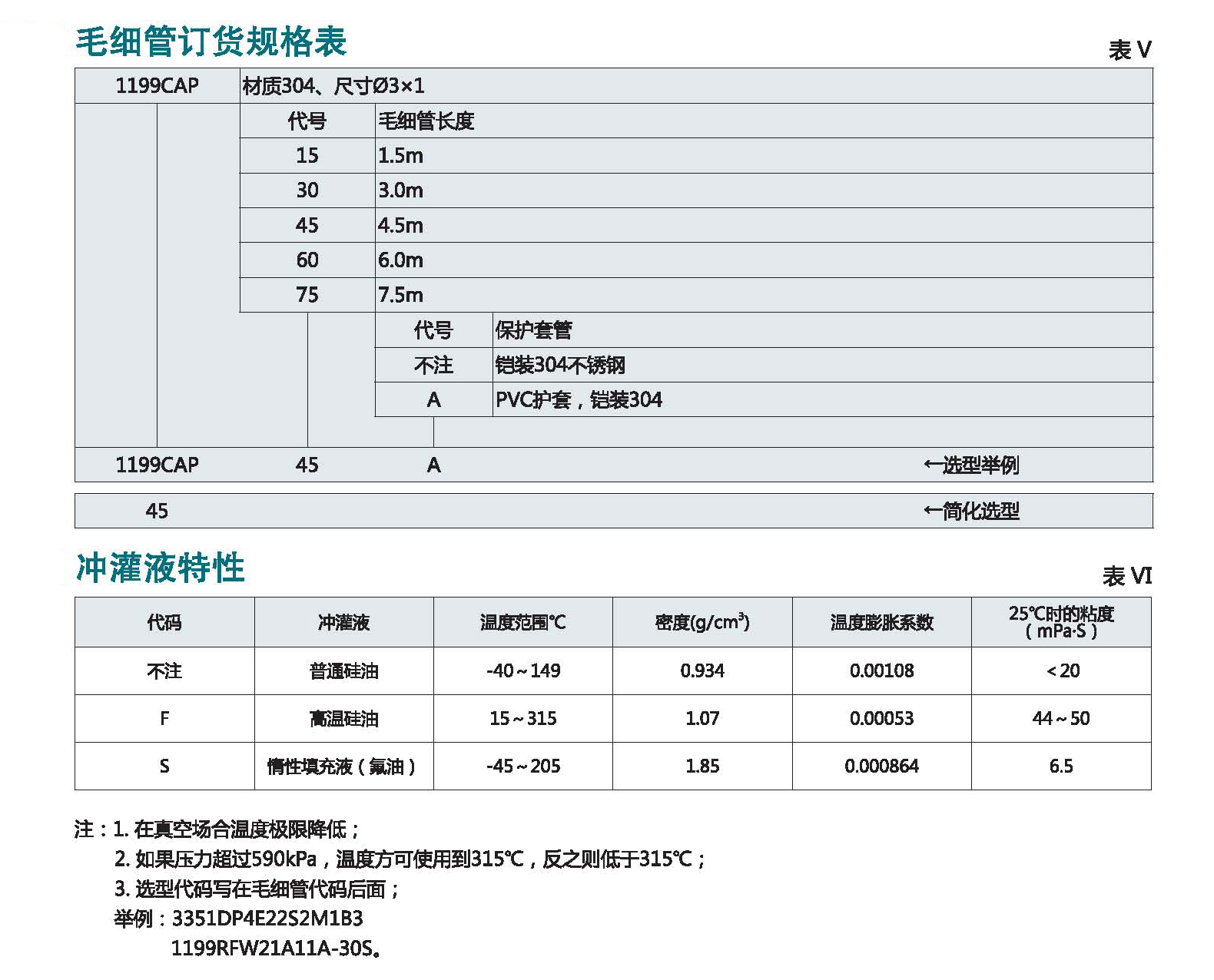

提供多种结构材料，远传装置组件焊接结构，可靠性强。充液腔低容积设计,减少温度影响，根据用户要求内充DC200系列硅油使用温度-40~+149℃；高温硅油使用温度-20~+315"℃。
远传装置的工作压力上限是用户选择远传装置的额定值；工作压力不低于3.5kPa(绝对压力)。对腐蚀性介质隔离膜片材料的选择參见附录，仅作用户选型时參考。
注意事项
1、在使用前都要先阅读下使用说明书，能够帮助大家更好的安装和使用仪器。
2、安装双法兰差压变送器的时候一定要注意千万不要摔、压等高压冲击。其实，在运输过程中，仪表外包装上就标注小心轻放了，而且包装箱内有泡沫减震，也是这个目的。3、变送器最好安装在比较通气通风、环境干燥、没有腐蚀、比较阴凉的地方，如果环境温度过高，会导致传感器性能或精度下降，所以在露天环境下安装必须在双法兰差压变送器周围加上防护罩，可以有效避免阳光直射导致的温度升高，或者避免雨水淋湿了传感器，这与干燥环境相悖的。
4、有的变送器需要传输信号到主系统，配送的附件的使用说明书有接线图，请按照接线图连接即可。
5、要经常清洁变送器内外部可以清洁的地方，主要有两个地方，一个是压力接口，一个是引压孔，这两个地方都是跟压力密切相关的。
6、最好是选用双法兰单毛细管的。
7、如果是高温的设备，毛细管充装的介质一定要耐高温，不然会造成测量误差。
8、最好将变送器安装在下法兰以下，特别是对于真空工况的。正压法兰装在低，负压法兰装在高处。安装时要注意密封压垫不可挤压膜片。
9、对于液面连续测量，宜选用差压式仪表。对于界面测量，可选用差压式仪表，但要求总液面应始终高于上部取压口。
10、对于在正常工况下液体密度有明显变化时，不宜选用差压式仪表。

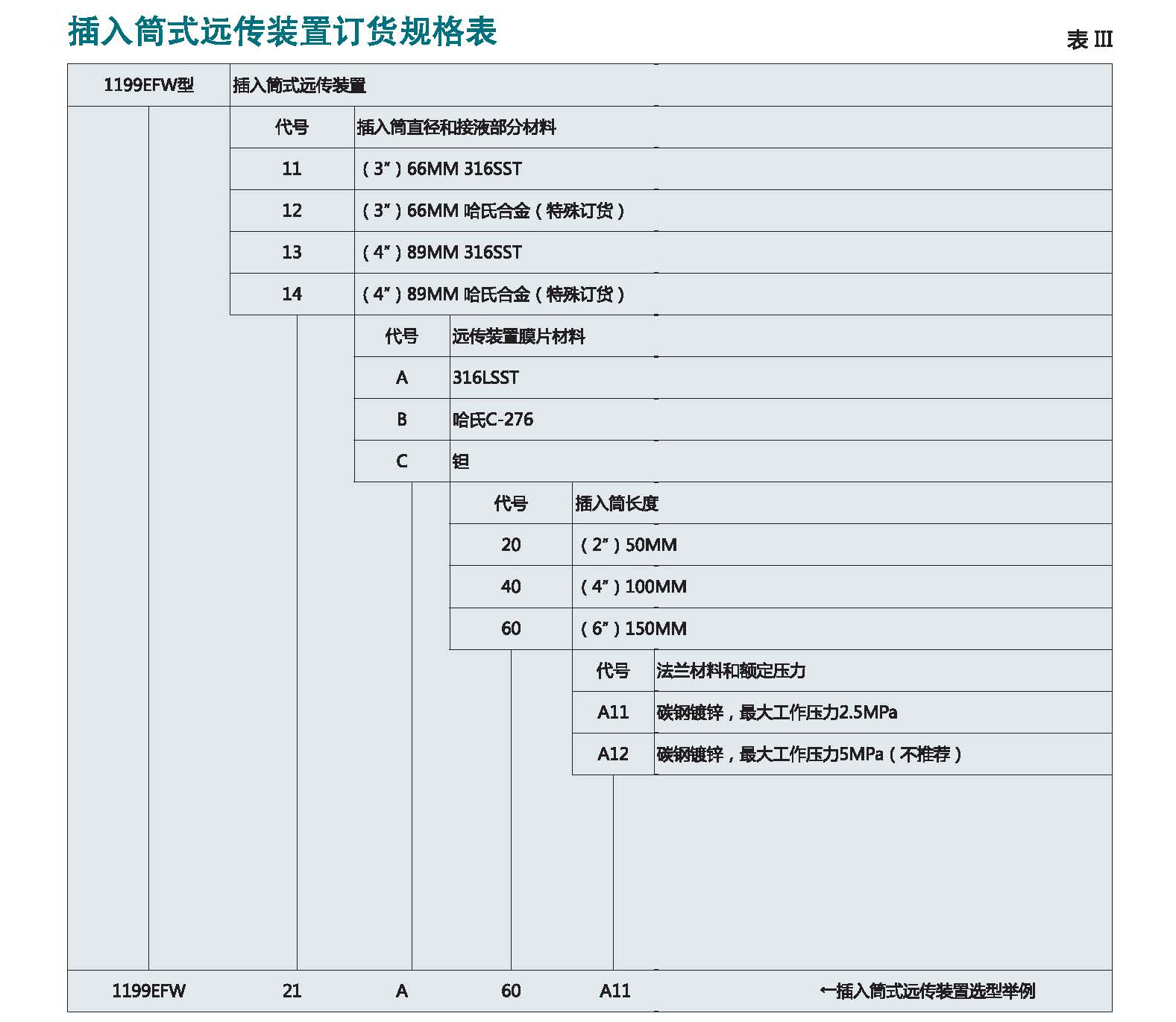

11、腐蚀性液体、结晶性液体、粘稠性液体、易气化液体、含选浮物液体宜选用平法兰式差压仪表。高结晶的液体、高粘度的液体、结胶性的液体、沉淀性的液体宜选用插入式法兰差压仪表。
以上被测介质的液面，如果气相有大量冷凝物、沉淀物析出，或需要将高温液体与变送器隔离，或更换被测介质时，需要严格净化测量头的，可选用双法兰式差压仪表。
12、腐蚀性液体、粘稠性液体、结晶性液体、熔融性液体、沉淀性液体的液面在测量精度要求不高时，宜采用吹气或冲液的方法，配合差压变送仪表进行测量。
13、 对于在环境温度下，气相可能冷凝、液相可能汽化，或气相有液体分离的对象，在使用普通差压仪表进行测量时，应视具体情况分别设置冷凝容器、分离容器、平衡容器等部件，或对测量管线保温、伴热。
14、 用差压式仪表测量锅炉汽包液面时，应采用温度补偿型双室平衡容器。
15、 差压式仪表的正、负迁移量应在选择仪表量程时加以考虑。
16、一定要将低压侧安装在气相、正高压侧安装在液相。不得相反。
17、变送器即可以安装在低压侧上部，也可以安装在高压侧下部，只要根据所测液体的密度和高度进行适当的迁移，即可保证正常工作。
18、一定要保护好毛细管，最好使用角钢进行支撑，并且保证弯度不能小于45度。
19、双尘兰液位计在安装过程中，一定要确保每条螺栓都受力均匀(对角紧固)，这样能才保证法兰面的平整，避免因法兰面不平而造成开车后泄漏。
20、双法兰液位计如果使用正常，一般不要轻易拆卸，因为经常拆卸很容易造成密封面压坏或不严，从而导致泄漏。
维护
检查
①双法兰检查：检查双法兰与设备连接部分的密封是否良好；法兰与毛细管、毛细管与变送器的连接部分及毛细管本身是否有液体泄漏；法兰膜片有无变形、损伤、腐蚀、结垢等不良情况。
②变送器检查
a．变送器外观检查：检查变送器外壳有无损伤、腐蚀和其他故障，发现问题及时处理。
b．变送器内部检查：打开变送器外盖，先检查密封圈有无损坏，如果损坏要及时更换；检查电路板及其他元器件是否良好。
c．检查变送器接线情况是否良好。
d．断开电源，卸下接线，进行绝缘电阻检查，用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻值应大于20MΩ以上。
检修
①双法兰式差压变送器的检修周期一般为生产装置的一个运行周期。
②仪表与设备连接部位有排污孔的应拆开堵头进行吹扫（吹扫时应注意不要用蒸汽对着法兰膜片）。
③仪表与设备连接部位无排污孔的应拆开法兰进行吹扫。
④检查零部件有无腐蚀磨损、变形和渗漏，情况严重者应更换。
双法兰液位计常见故障与处理
| 故障现象 | 故障原因 | 处理方法 |
| 无指示 | 信号线脱落或电源故障 | 重新接线或处理电源故障 |
| 指示为最大 | 低压侧、膜片、毛细管或封人液泄漏 | 更换仪表 |
| 低压侧（高压侧）放空引压阀没 | 打开引压阀 | |
| 低压侧（高压侧）放空引压阀堵 | 清理杂物或更换引压阀 | |
| 指示为偏大 | 低压阀（高压侧）放空堵头漏或引压阀没开 | 紧固放空堵头，打开引压阀 |
| 仪表未校准 | 重新校对仪表 | |
| 指示值无变化 | 电路板损坏 | 更换咆路板 |
| 高低压侧膜片或毛细管同时损坏 | 更换仪表 |
