适用介质油品、水、粮食、飞灰、氮气等介质
不适用介质脱硫浆料类粘稠介质、酸碱类腐蚀性介质
- 产品概况
- 安装应用

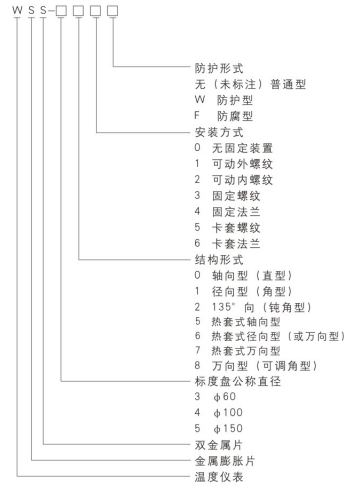

- 产品选型
概述
本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。
双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标准
测量原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
技术参数
测温范围：-60-500℃
精确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹：M16X1.5；M27X2；G1/2；G3/4。尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不 锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
WSSX系列 电接点双金属温度计
精度等级：1.5极，接点动作误差差限为示值基本误差限的1.5位。
接点额定功率：10VA
接点最高工作电压：380V或220V
接点最高工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用。

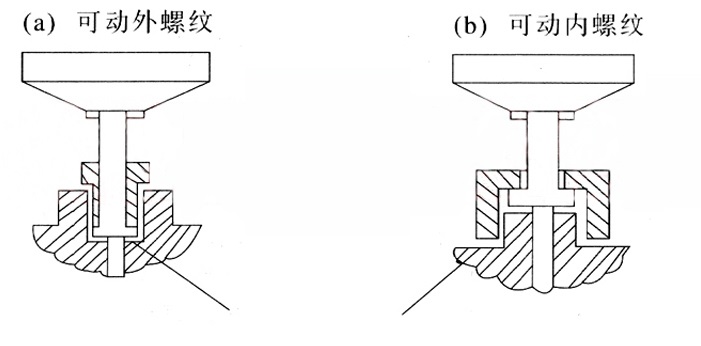

安装示意图
使用与维修
1、为保证温度计的正确性，尾管浸入被测介质的深度视尾管长度不同应在75mm以上。
2、读数时视线应与标度盘垂直。
3、温度计在正常使用后（一般不超过一年）应按工业双金属温度计有关检定规程进行定期检定。
4、热套式温度计使用过程中遇到损坏需要更换时，则只需逆时针松动螺母，然后旋出表芯，保护套留在设备中，将新的表芯装入，勿使双金属螺管与保护套底部接触，旋紧螺母即可。
5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
6、温度计的正常工作条件应按表1表2要求。
