适用介质石灰粉、面粉、硫磺、焦炭等强粉尘或强蒸汽恶劣工况
不适用介质液氨、液化天然气等介质
- 产品概况
- 安装应用

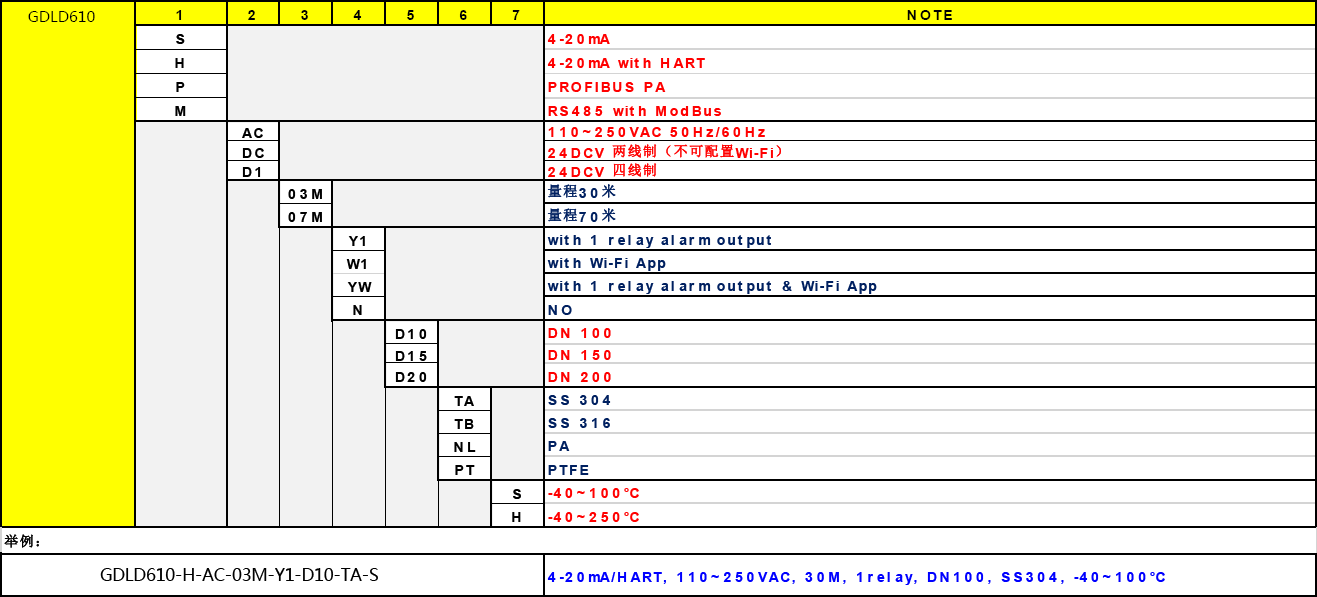

- 产品选型

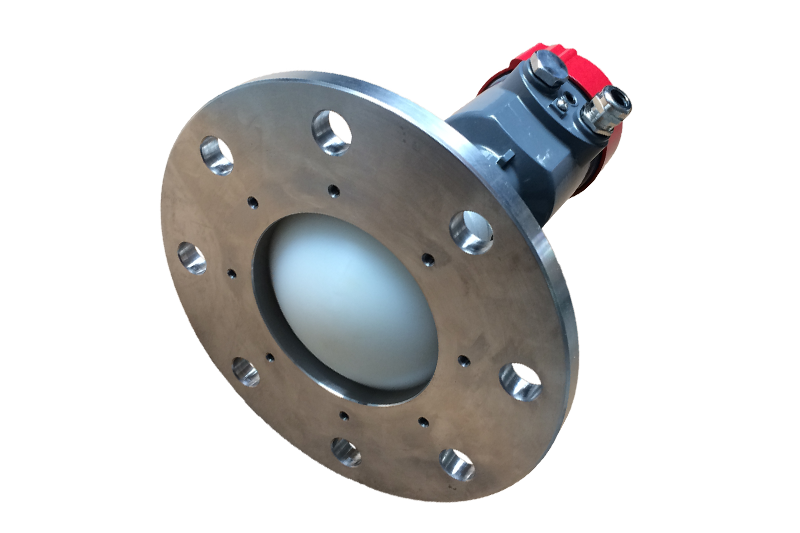

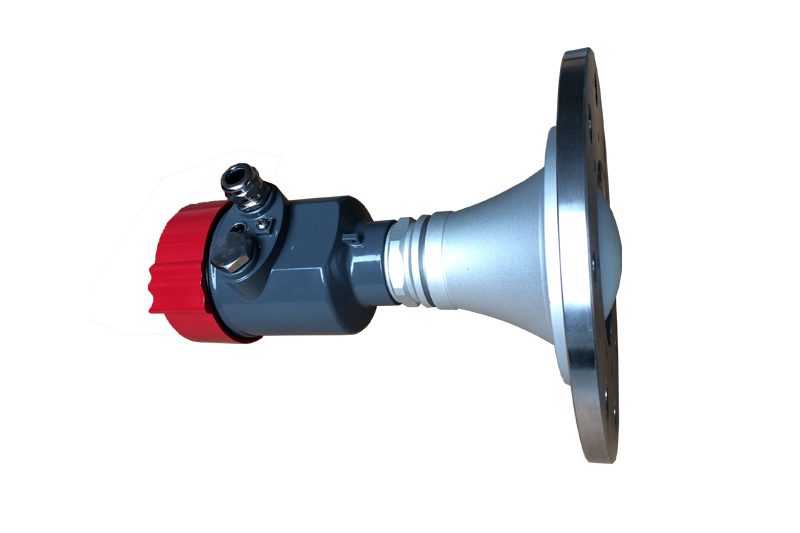

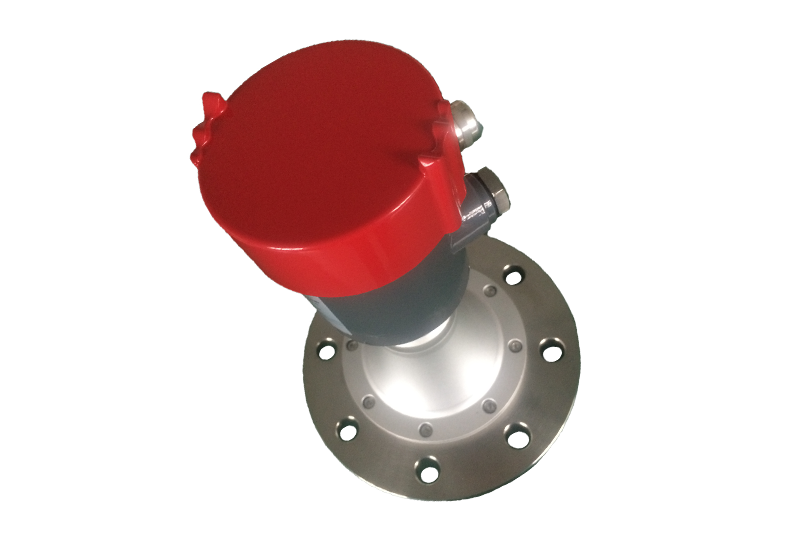

概述
26G高频系列雷达料位计是一款采用脉冲原理非接触式雷达料位计，可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中，也可以稳定测量。其中GDLD610型增强型雷达料位计主要应用于强粉尘、蒸汽等极恶劣工况，以及带搅拌、加热棒等特殊过程仓储罐体，专门针对工业过程伴有凝结物，沉积物，黏着物，蒸汽的罐体或有粉尘附着等各类复杂测量环境。
测量原理
26G微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2 （其中C为光速）因空罐
的距离E已知， 则物位L为： L=E-D
的距离E已知， 则物位L为： L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。
产品特点
• 采用高达26GHz的发射频率
• 高频率与信噪比，是低介电常数介质的最佳选择• 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性
• 测量盲区更小，对于小罐测量也会取得优异效果
• 波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好
• 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
• 非接触式测量，无磨损，无污染，可测量液体，固体介质的物位
• 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
• 采用两线制或四线制可选供电的技术，适用多种工况要求
• 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况
• 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害
• 带有按键的显示屏可方便设置仪表的参数
• 专门针对工业过程伴有凝结物，沉积物，黏着物，蒸汽的罐体或有粉尘附着等各类复杂测量环境
• 相比较其它雷达物位产品，不需吹扫，不怕挂料影响，经济性非常明显
• 特别适用于强粉尘、蒸汽等极恶劣工况，以及带搅拌、加热棒等特殊过程仓储罐体
技术参数
• 发射频率：26GHz, ±250MHz, 伴随52GHz谐波频率
• 测量范围：0.45 ~ 30M 或 0.6 ~ 70M
• 测量分辨率：1mm
• 测量精度：≤ ±15mm
• 波束角：8°
• 使用介电常数范围：2.0~100, 天线可适应介质黏度 <3000cp
• 供电范围：两线制16~36VDC(max<45VDC) /或 四线制9~36VDC /或 110~250VAC, 50Hz/60Hz(交流)
• 通讯方式：4-20mA / HART / MODBUS / PROFIBUS(视具体型号序列不同而不同)
• 信号输出：4~20mA (with HART/MODBUS/PROFIBUS*总线) 或 RS-485
• 控制输出：4-20mA 或 RS485 ; (可选配 1路 250VAC/24VDC, 5A继电器输出/可配置报警范围)
• 故障输出：4mA、22mA和20.5mA(可设置)
• 现场操作/编程：128x64dots LCD / 4 按键, 可配置 上位机设置软件 /或 Wi-Fi/BT+手机APP应用 /或 SIMBA罐旁表
• 过程温度/湿度：-40 ~ 110°C, -40 ~250°C(加配法兰盘上部散热导管 ); ≤95%RH
• 外壳材质：铝合金 单腔或双腔（220VAC 只配双腔表壳）
• 天线类型/材质：AG型凸透镜Ku天线，PTFE /或Nylon Polyamide
• 过程压力：-0.1 ~ 10MPa, -10~20MPa(加配增强性法兰结构件)
• 产品尺寸：220mm x 220mm x 278mm(含DN100法兰)
• 电缆入口：M20x1.5(φ5..9mm)
• 推荐线缆：AWG18 或 0.75mm²
• 防护等级：IP67
• 防爆等级：Ex IA IIC T6 GA
• 安装方式：≥ DN100法兰安装

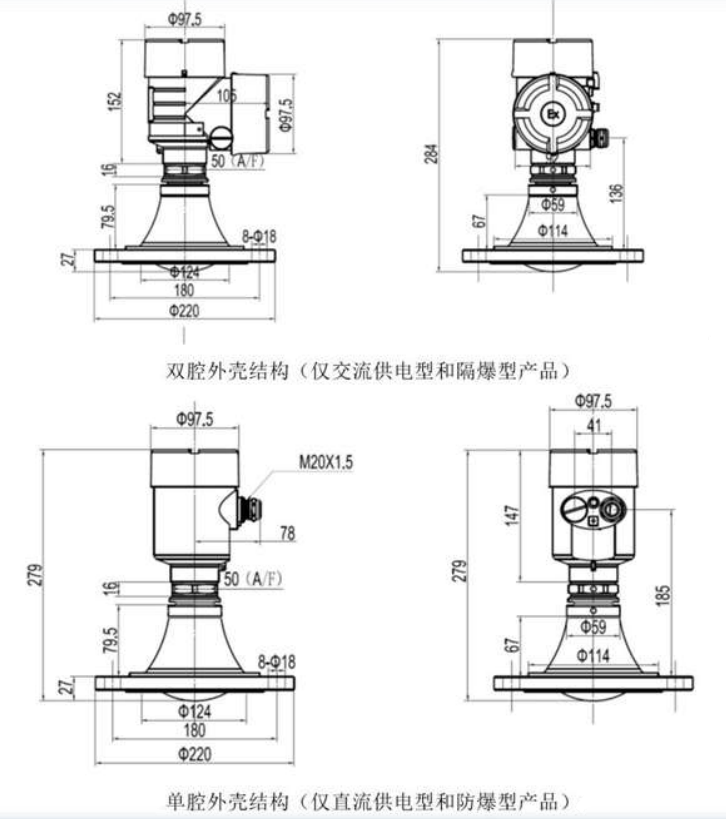

尺寸结构
使用注意事项
• GDLD610型雷达产品应用于酸性腐蚀工业环境下，须采购使用PTFE材质的天线
• 2线制的产品配用继电器输出设置做限位报警时，报警状态下电流输出会转变为22mA
• 在强粉尘强黏着或强蒸汽高湿度工业环境下，60米量程内使用不需要天线面定期清理/吹扫；大于60米建议增加天线面吹扫装置
