适用介质污水、废液、废酸废碱等液体介质
不适用介质固体、浆料等粘稠类介质
- 产品概况
- 安装应用
- 产品选型
概述
该产品是本公司自主研发的新一代智能水质检测仪，拥有专利权。具有中文菜单操作、稳定性高、重复性能优越、多功能等特点，能精确测量溶液中的PH值、氧化还原电位（ORP）和温度值。广泛用于：环保、污水处理、火电、养殖、食品加工、印刷、冶金、制药、发酵、化工、自来水等溶液中PH值的在线检测。
产品特点
◇ 大屏幕点阵液晶显示、中文菜单操作、多参数同时显示。
◇ 自动温度补偿功能。◇ 通讯功能：具有RS-485通讯接口（MODBUS协议部分兼容）（选配），可转换RS-232。4～20 mA电流输出对应的PH值可以任意设定。
◇ 可选配本公司上位机在线采集软件，进行数据采集和处理。
◇ 记事本：PH/ORP模式分别能存储50个测量数据，用户可以根据需要记录测量数据。
◇ 历史曲线(选配)：PH/ORP模式分别能自动记录50组测量数据的历史曲线，可以查询数据，设置采样时间。
◇ 自动识别标准液，可恢复出厂设置。
◇ 看门狗功能：确保仪表不会死机。
◇ 掉电保护＞10年。
◇ 核心部件来自国外著名品牌。
技术指标
1. 测量范围：-2.00~16.00PH，-1999~1999mV（ORP），-10~130.0℃
2. 分 辨 率：0.01PH，1mV，0.1℃3. 精 度：±0.02 PH，±1mV，±0.3℃
4. 稳定性：≤0.01pH/24h，≤1mV/24h
5. PH标准液：6.86/4.00/9.18
6. 温度补偿：0～99.9℃
7. 校正范围：零点±1.45；斜率±30%
8. 控制接口：四组ON/OFF继电器接点，分为第一路高点、低点报警控制。
9. 信号隔离输出：4～20mA隔离保护输出
10．继电器：继电器滞后量任意设定，继电器负载 3A 220VAC
11．工作条件：环境温度为0~60℃,相对湿度≤90%
12．输入阻抗：≥1×1012Ω
13．输出负载：负载＜750Ω（4-20mA）
14．工作电压：220VAC±10%、50/60Hz
15．尺寸：218×183×126 mm
16．安装方式：壁挂式
17．重量：1.5Kg
18．防护等级：IP65，防水防潮防尘。

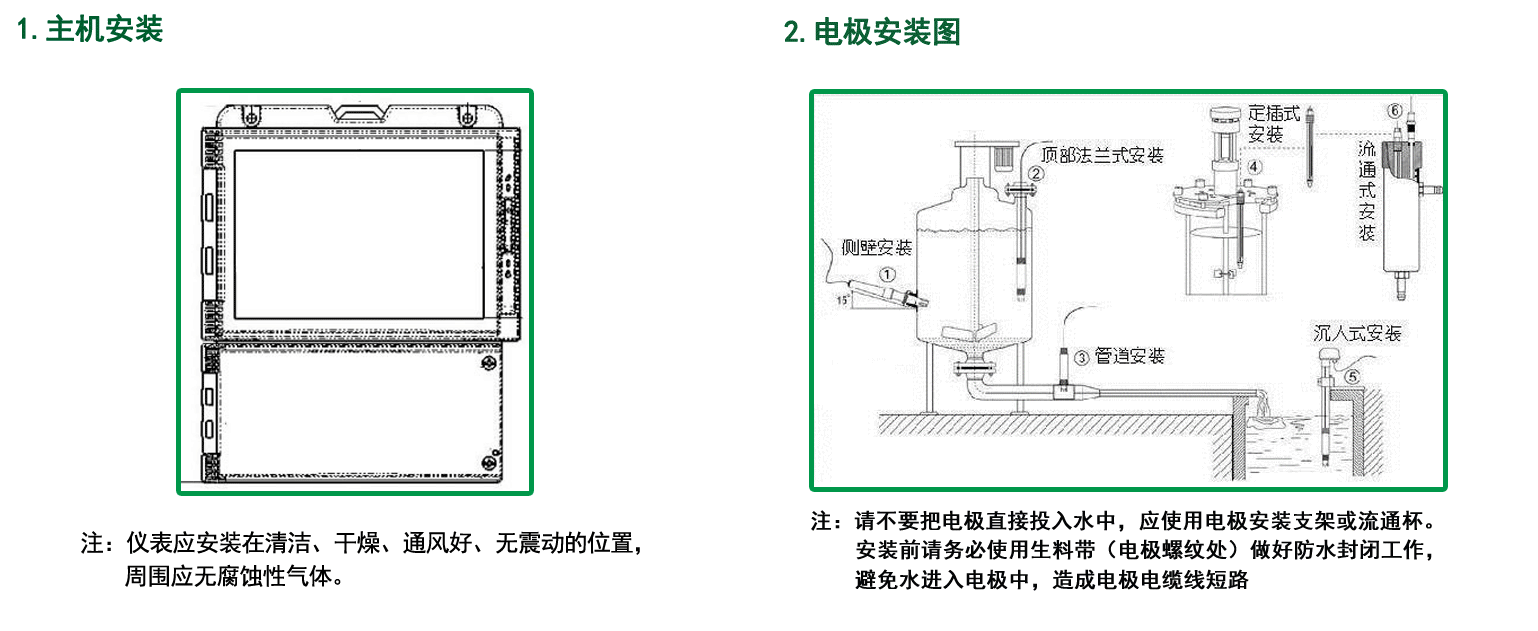

仪表安装

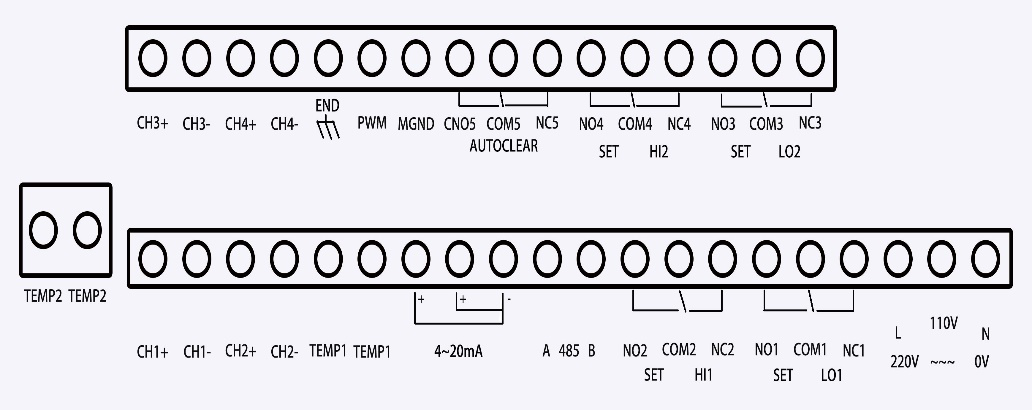

仪表接线
| 1.CH1+：PH正电极-透明线 | 15. NO1：低点继电器常开端 |
| 2. CH1-：PH负电极-黑线（参比） | 16. COM1：低点继电器公共端 |
| 3. CH2+：ORP正电极-透明线 | 17. NC1：低点继电器常闭端 |
| 4. CH2-：ORP负电极-黑线（参比） | 18. L ： 220V火线 |
| 5. TEMP1：温度补偿 | 19. ： 空 |
| 6. TEMP1：温度补偿 | 20. N ： 0V零线 |
| 7.4~20mA+： 4-20mA | 21. NC3：空 |
| 8.4~20mA+：空 | 22. COM3：空 |
| 9. 4~20mA- 共用端 | 23. NO3：空 |
| 10. RS485 A | 24. NC4：空 |
| 11. RS485 B | 25. COM4：空 |
| 12. NO2：高点继电器常开端 | 26. NO4：空 |
| 13. COM2：高点继电器公共端 | 27.TEMP2：空 |
| 14. NC2高点继电器常闭端 | 28. TEMP2：空 |
注：如需要RS-232通讯，请选择合适的RS-485转RS-232配备器。本仪表RS-485接口部分兼容MODBUS协议。
电极使用保养
1. 电极在测量时，应先在蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分，防止杂质带进被测液中，电极的1/3应插入被测溶液中。
2. 电极不用时应洗净，插入加有3.5mol氯化钾溶液的保护套，或将电极插进加有3.5mol氯化钾溶液的容器中。3. 检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。
4. 应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。
5. 使用时间较长的电极，它的玻璃膜可能变成半透明或附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。
6. 电极使用时间较长，出现测量误差时，须配合仪表进行标定。进行校正。
7. 当用以上方式对电极进行维护和保养时仍不能进行标定和测量时，说明电极已经失效，请更换电极。
