适用介质水、氮气、酒精、苯等气体液体介质
不适用介质固体、浆料等粘稠类介质
客服热线
021-61984464
159 2173 8231

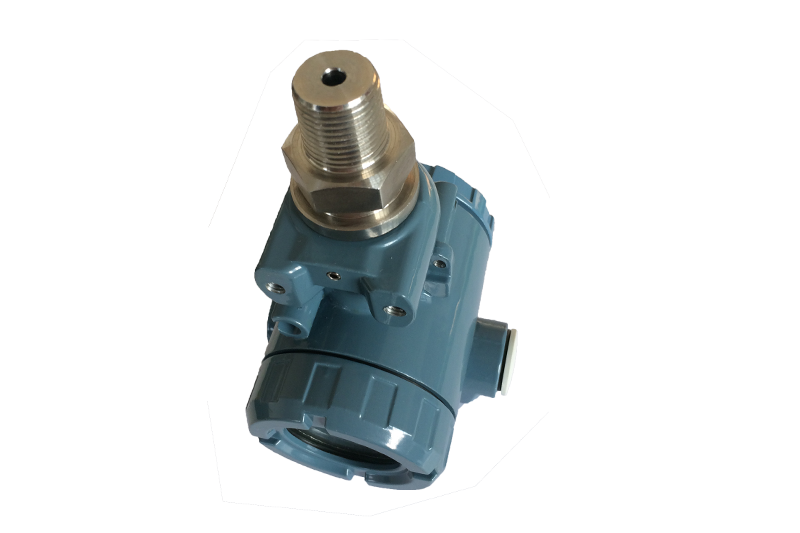

XS208系列压力变送器采用国际先进水平的压力传感器,配低功耗的放大电路和温度补偿技术,将被测介质的压力值转化为标准的电流或电压信号。产品性能优良可靠。结构形式灵活多样,广泛适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业领域的过程控制和压力测量。

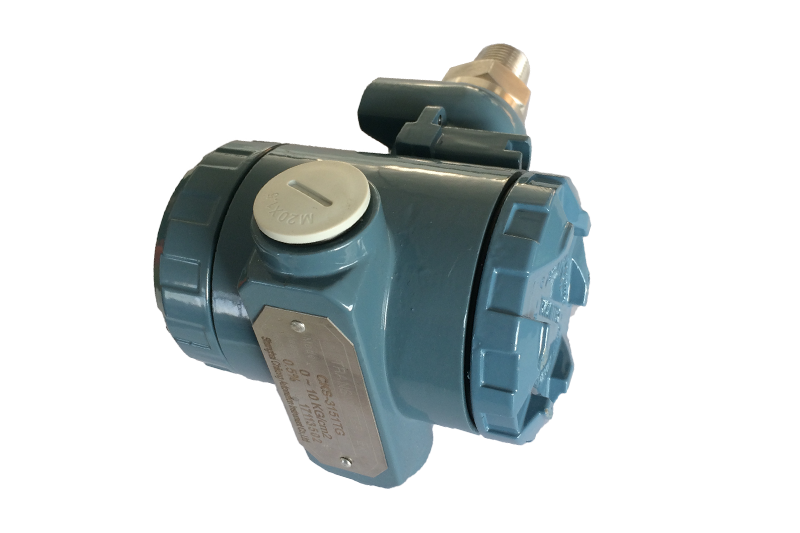

铝合金电子壳体防护等级为IP65 ,可应用于环境比较恶劣或露天场合;多种信号输出可选;零点、满量程现场可调校;可配接0~100%线性指示表、LCD、LED数字现场显示被测压力值;具备过压和抗干扰保护措施;本安防爆型产品符合ExibIICT6的规定要求。
● 外壳防护等级IP65
● 316L不锈钢隔离膜片结构
● 高精度、全不锈钢结构
● 数字压力显示,LED/LCD可选
● 抗干扰强、长期稳定性好
● 形式结构多样化,安装使用方便
● 量程范围宽,可测量表压、绝压和差压
● 抗振动、抗冲击
测量介质:气体、液体、油等与接触部分材质相兼容的介质
测量范围:-0.1...0~0.001...100MPa
过载能力:量程的1.5倍或5倍
压力类型:表压、绝压或密封参考压力
精确度:最小±0.1%FS,典型±0.25%FS ,最大±0.5%FS
长期稳定性:<0.1%FS/年
工作温度:-30~80℃
供电电源:12.5-36VDC
输出信号:4~20mA(二线) 0~10/20mA(三线) 0/1~5/10V(三线)
负载电阻:≤(U-15)/0.02Ω >5k
介质兼容性:传感器壳体:不锈钢1Gr18Ni9Ti,膜片:不锈钢316L ,电子壳体:铝合金
密封形式:氟橡胶“O”型圈或全焊接
防护等级:IP65
1. 不能用高于36V电压加到变送器上,导致变送器损坏,也不能用硬物碰触膜片,导致隔离膜片损坏。
2. 被测介质不能结冰,否则将损伤传感器元件隔离膜片,导致压力变送器损坏,必要时需对变送器进行温度保护,以防结冰。在测量蒸汽或其他高温介质时,其温度不应超过变送器使用时的极限温度,高于变送器使用的极限温度时必须使用散热装置。测量蒸汽或其他高温介质时,应使用散热管,使变送器和管道连在一起,并使用管道上的压力传至变压器。
3. 当被测介质为水蒸气时,散热管中要注入适量的水,以防过热蒸汽直接与变送器接触,损坏传感器。
4. 在压力传输过程中,还应注意压力变送器与散热管连接处,不能漏气;开始使用前,如果阀门是关闭的,那么使用时,应该非常小心、缓慢地打开阀门,以免被测介质直接冲击传感器膜片,从而损坏传感器膜片;管路中必须保持畅通。
