适用介质水、油品、蒸汽、煤灰、焦炭等介质
不适用介质脱硫浆料类粘稠介质、酸碱类腐蚀性介质
- 产品概况
- 安装应用

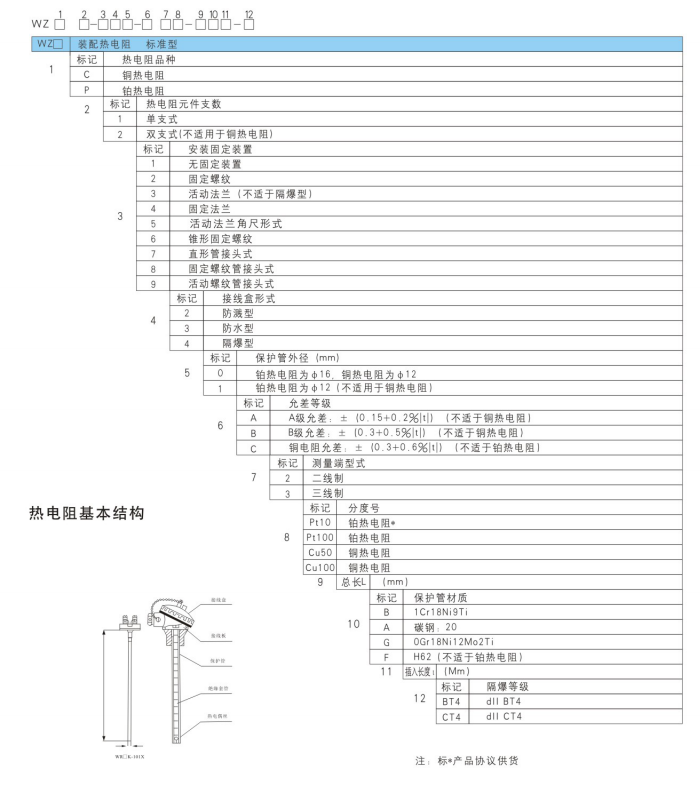

- 产品选型
概述
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准。
工作原理
工业用热电阻分铂热电阻和铜热电阻两大类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。

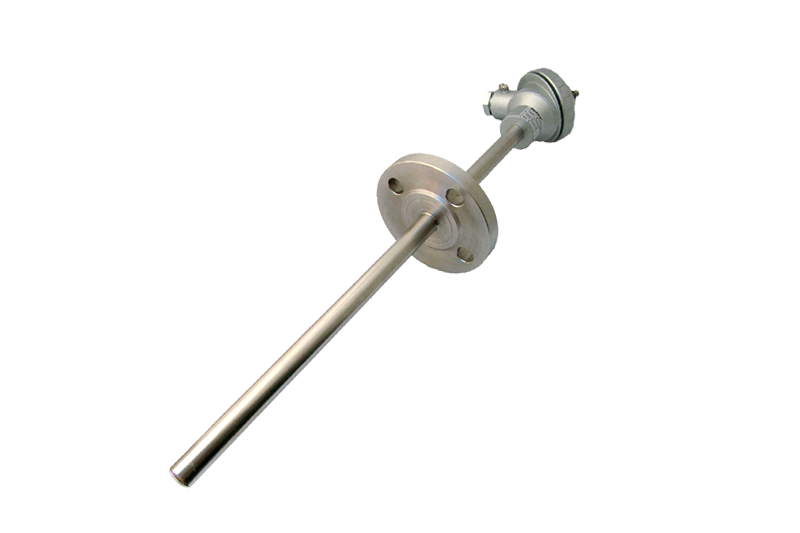

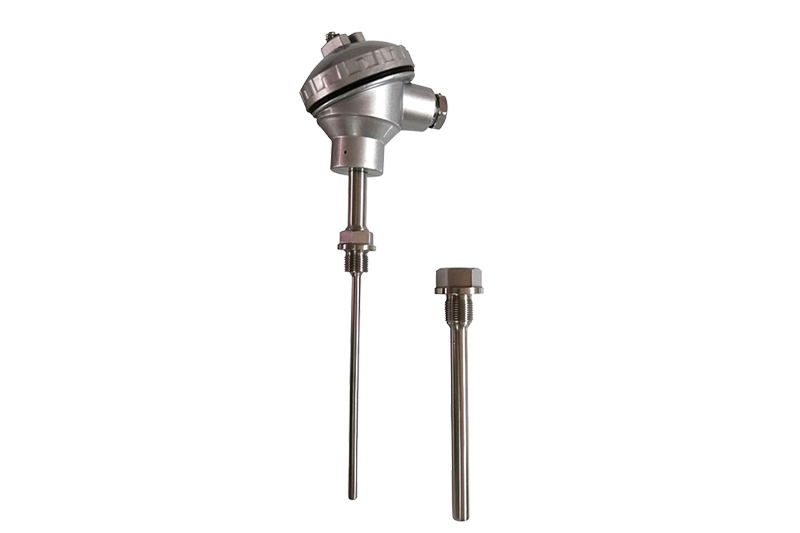

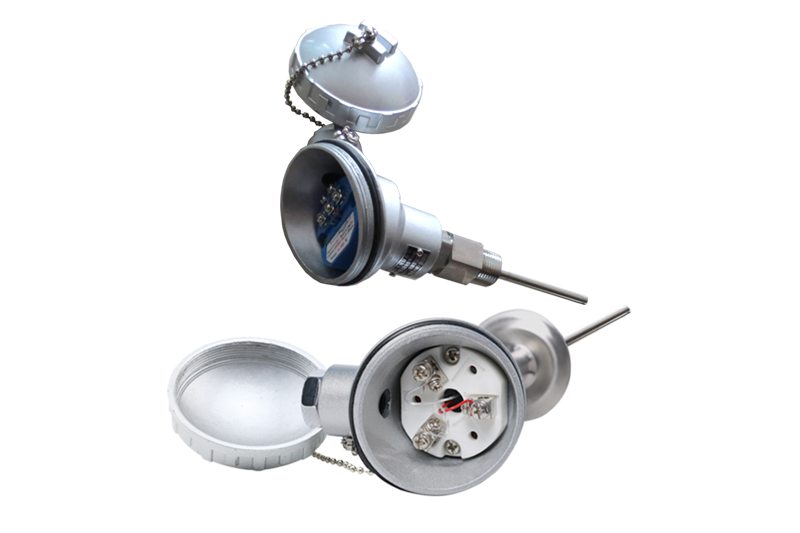

装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。
主要技术指标
·测温范围和准确度
热电阻类别 | 测量范围℃ | 分度号 | 允许偏差△t ℃ |
WZP型铂电阻 | -200～420 | Pt100 | B级 允差±（0.3或+0.005︱t︱） |
A级 允差±（0.15或+0.002︱t︱） | |||
WZC型铜电阻 | -150～100 | Cu50 | -50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”为感温元件的实测温度绝对值。
·热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/ R0）
分度号Pt100: A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
分度号Cu50： R0=50±0.05Ω
·热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T0.5表示。
·热电阻公称压力
一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
·热电阻最小置入深度
︱min＝︱元+15D
︱min－最小可用置入深度
︱元－感温元件长度
D－保护管外径
·自然影响
通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
·绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
安装要求
对热电阻的安装，应注意有利于测温准确，安全可靠及维修方便，而且不影响设备运行和生产操作。要满足以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：
1、为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。
2、带有保护套管的热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：
1）对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；
2）对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm。
3）假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1m即可。
4）当测量原件插入深度超过1m时，应尽可能垂直安装,或加装支撑架和保护套管。
安装注意事项
1、热电阻应尽量垂直装在水平或垂直管道上，安装时应有保护套管，以方便检修和更换。
2、测量管道内温度时，元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。
3、温度动圈表安装时，开孔尺寸要合适，安装要美观大方。
4、高温区使用耐高温电缆或耐高温补偿线。
5、要根据不同的温度选择不同的测量元件。一般测量温度小于400℃时选择热电阻。
6、接线要合理美观，表针指示要正确。
