工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定,我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T3238-1999标准。
两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶,产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

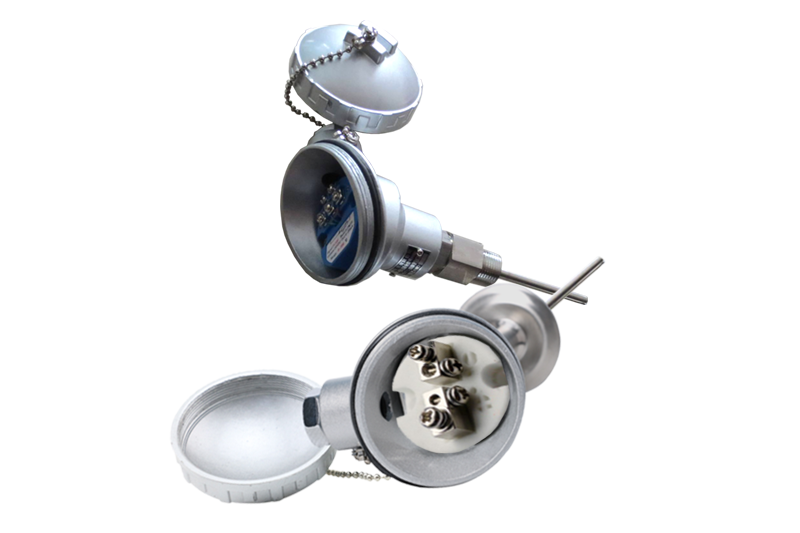

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成。
·温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
铂铑30-铂铑6 | WRR | B | 0~800 | ±1.5℃或±0.25%│t│ |
铂铑10-铂 | WRP | S | 0~1600 | ±1.5℃或±0.25%│t│ |
镍铬-镍硅 | WRN | K | 0~1300 | ±2.5℃或±0.75%│t│ |
镍铬-铜镍 | WRE | E | 0~800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
·型号表示

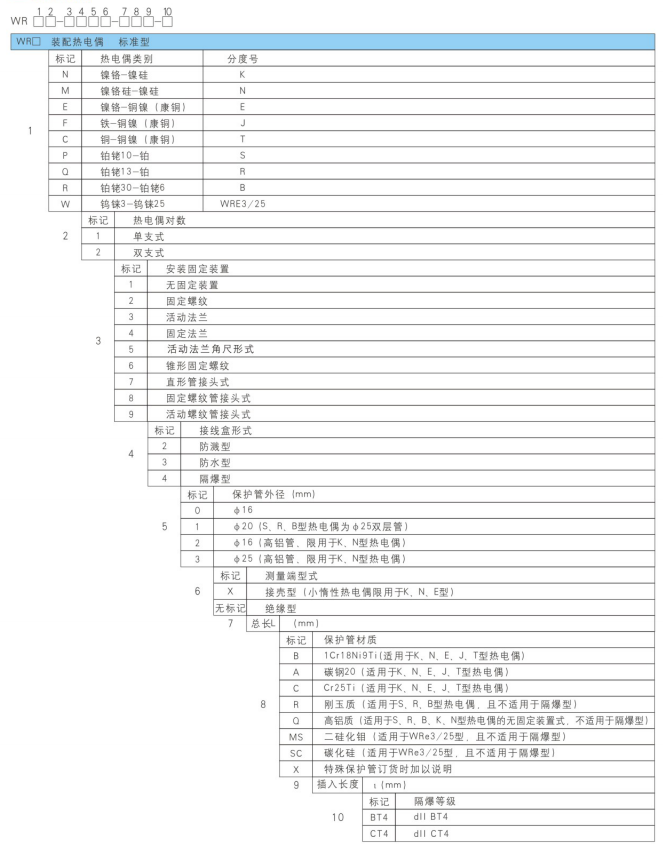

W | R | 热电偶材料 | 安装固定形式 | 接线盒形式 | 设计序号 |
温度仪表 | 热电偶 |
·热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。
·热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶最小置入深度
应不小于其保护管外径的8~10倍(特殊产品例外)。
·热电偶绝缘电阻(常温)
常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L>1m
式中:Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶,它的常温绝缘电阻值应不小于100 MΩ
·上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定:
上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm<300 | t=tm | 10 |
300≤tm<500 | t=tm | 2 |
500≤tm<850 | t=tm | 0.5 |
850≤tm<1000 | t=tm | 0.08 |
1000≤tm<1300 | t=tm | 0.02 |
tm>1300 | t=1300 | 0.02 |
1、被测量对象的温度范围在200℃以下的选用热电阻。
2、被测量对象的温度范围在200℃以上的选用热电偶。
对热电偶与热电阻的安装,应注意有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作。要满足以上要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:
1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻。
2、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:
a) 对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;
b) 对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶。浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;
c) 假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1m即可。
d) 当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
1、首先应测量好热电偶和热电阻螺牙的尺寸,车好螺牙座。
2、要根据螺牙座的直径,在需要测量的管道上开孔。
3、螺牙座的焊接.把螺牙座插入已开好孔内,把螺牙座与被测量的管道焊接好。
4、把热电偶或热电阻旋进已焊接好的螺牙座。
5、按照接线图将热电偶或热电阻的接线盒接好线,并与表盘上相对应的显示仪表连接。注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过0-100℃范围。接线盒的出线孔应朝下安装,以防因密封不良,水汽灰尘等沉积造成接线端子短路。
6、热电偶或热电阻安装的位置,应考虑检修和维护方便。
