适用介质石灰粉、水泥粉等粉状或颗粒状固体介质
不适用介质液体、块料
- 产品概况
- 安装应用

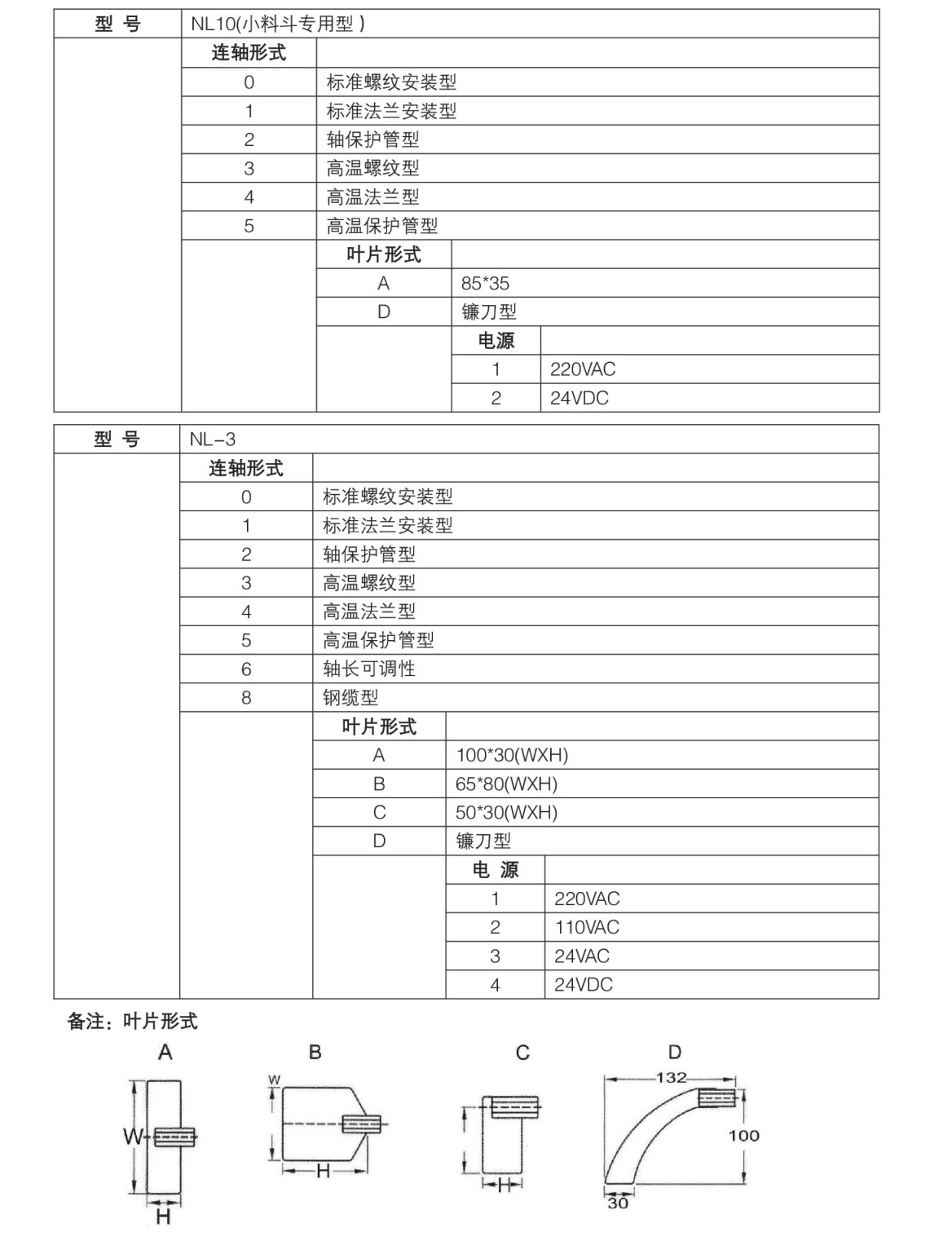

- 产品选型

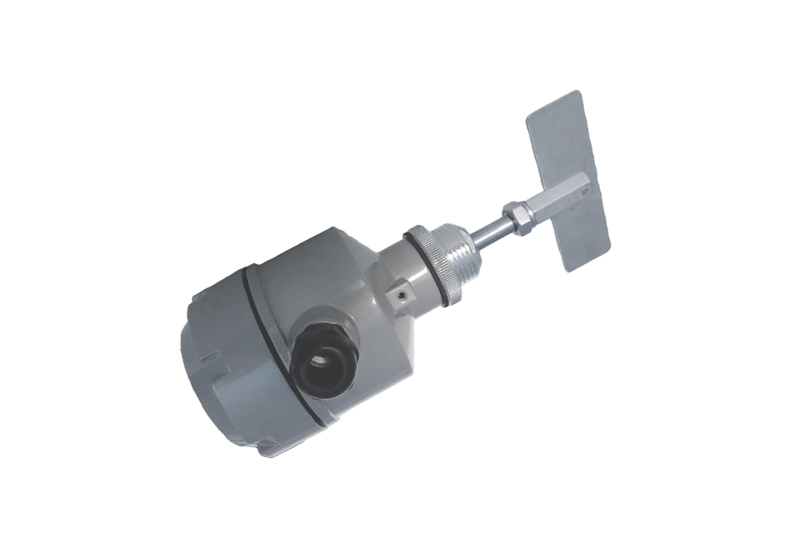

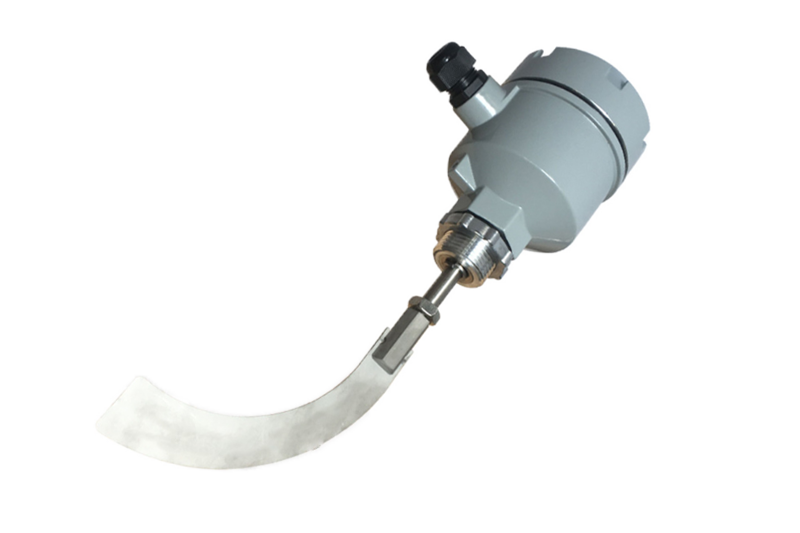

概述
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。

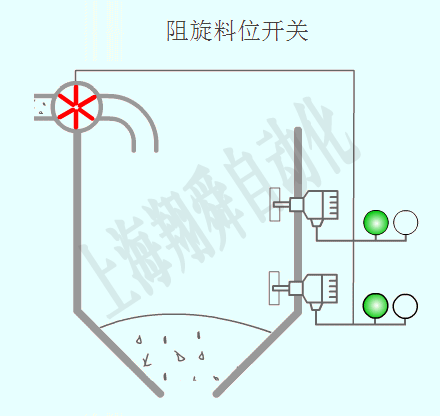

测量原理
电机带动叶片旋转，当被测介质到达叶片位置时，叶片受阻停止转动，从而触动后面的微动开关输出开关信号，当被测介质下降离开叶片时，叶片在弹簧的作用下恢复原位继续转动。弹簧的拉力可根据所测介质的比重进行调整，物料比重大时弹簧调整到最强，反之调至最弱。

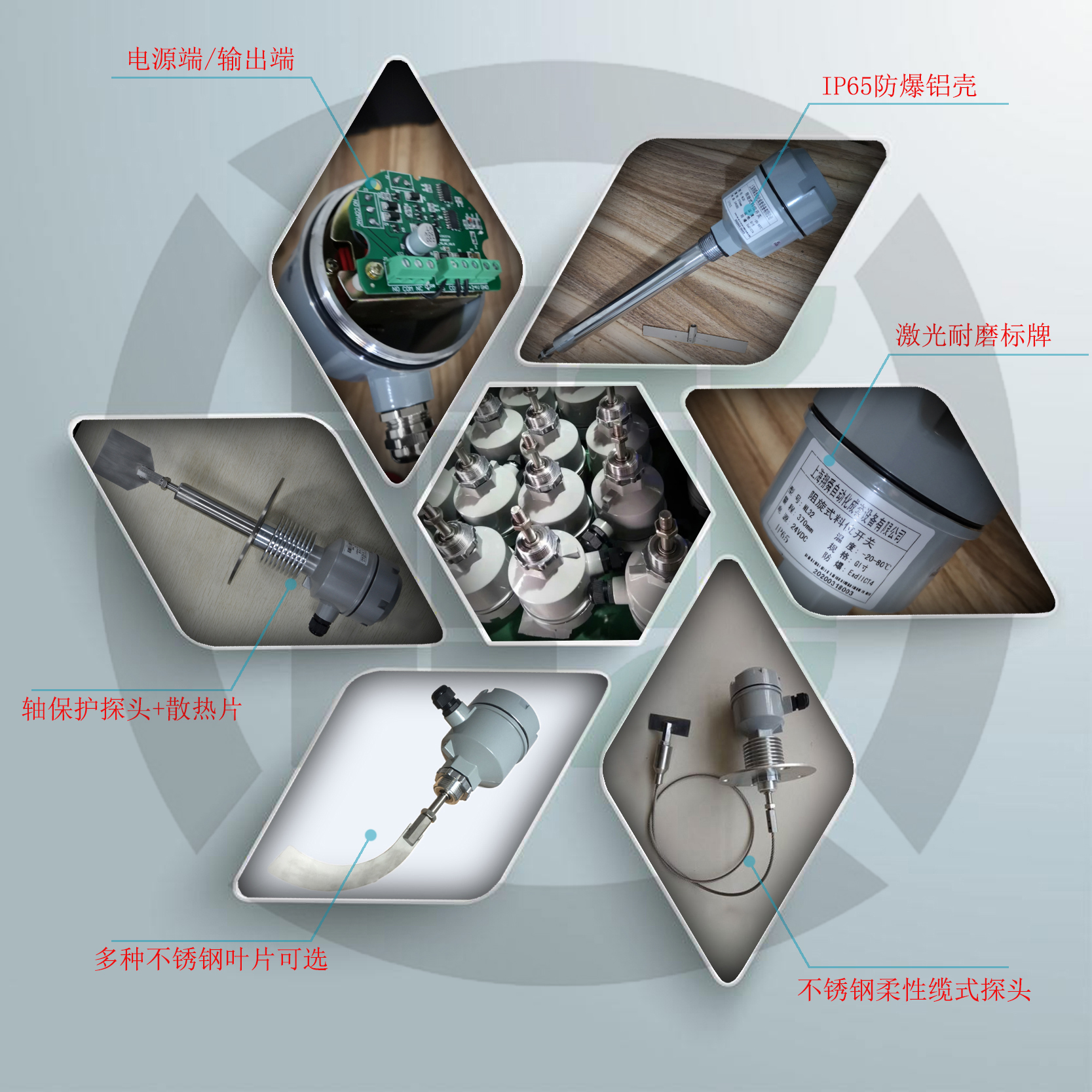

产品特点
1. 美国小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入（专利实际）
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒IP65的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
7. 工作温度：-10℃-80℃（最高可达400℃）
8. 绝缘电阻：≥100MΩ
9. 介电强度：1500V*1min
10. 防护等级：IP65
11. 叶片材质：SUS304

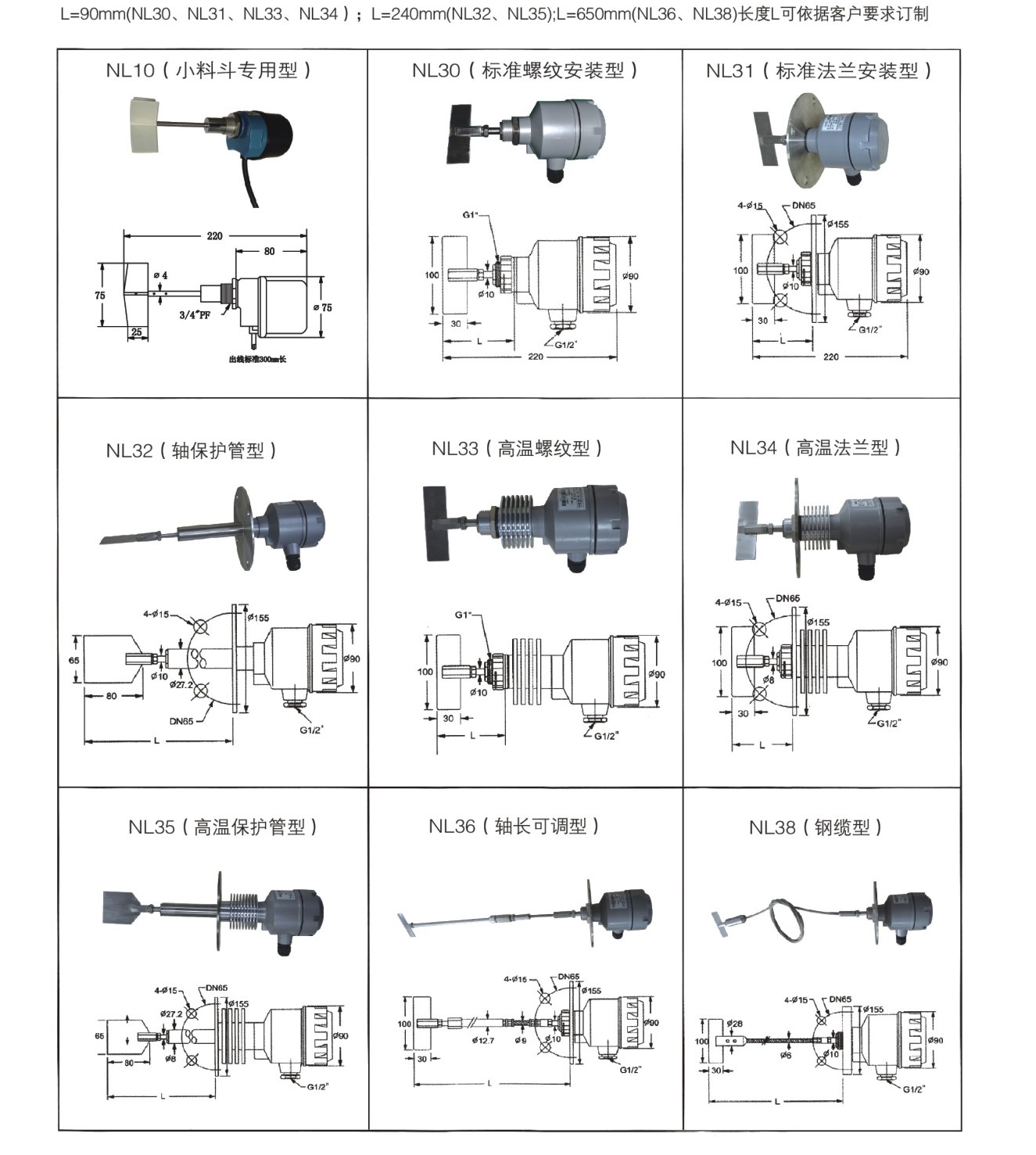

尺寸结构

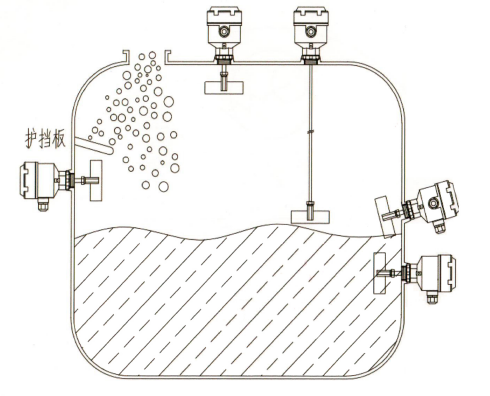

仪表安装
安装演示
安装注意事项
1、安装前请确认电源电压是否与标示牌上面的电压一致。
2、确认被测物料密度，选择最佳叶片形状和大小，一般地，密度越大叶片越小。
3、安装前确认水平安装还是竖直安装。
I、水平安装时，将叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
II、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩。
4、应避免安装在物料的进料口的部位，当无法避免时可在开关的上方200mm处加装防护挡板，以保护叶片不受物料冲击。
5、产品安装时请勿敲击传动部位和叶片部位，以免造成不必要的损害。
6、被测介质的温度不能高于仪表铭牌标注的最高温度。
7、被控制线路负载必须与开关触电容量相匹配。
8、现场安装、维护必须遵守“断电源后再开盖”的安全警示。

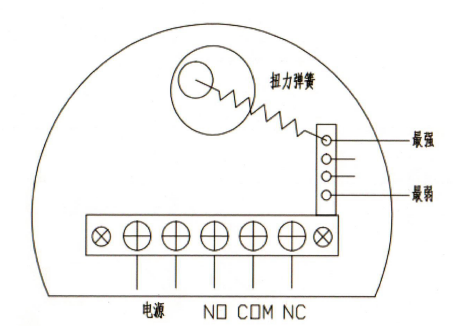

仪表接线
