适用介质粉末、颗粒类固体介质
不适用介质大块状固体、液体类介质
- 产品概况
- 安装应用

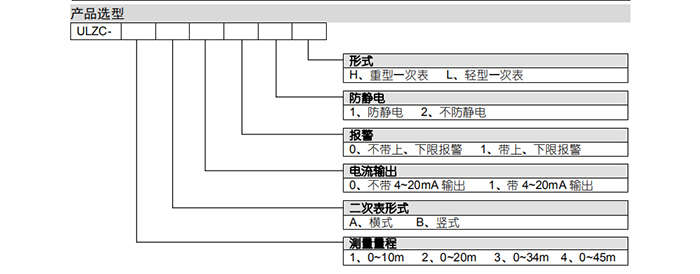

- 产品选型
概述

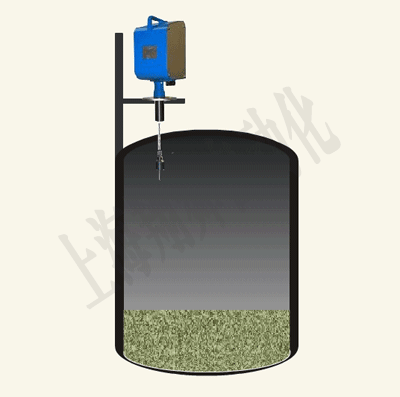

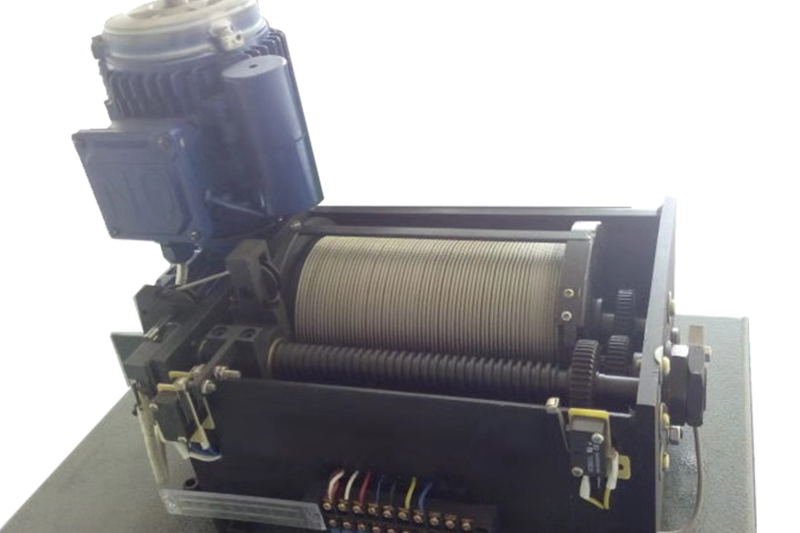

重锤料位计（一次表）安装在料仓顶部，料位计传感器的探测过程由控制显示仪表（二次表）发出的信号控制。一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。
当传一次表传感器接到探测命令时：电机正转带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微动开关接触，控制显示仪表得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。
在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离，在面板进行数字显示，并在后面板端子上输出4~20mA电流 (不需外加DC24V) 。
产品特点
• 吸收了国内外同类产品的优点
• 独特的结构与传动方式
• 克服了以往许多其它形式的重锤式料位计经常出现的问题
• 可以计算机远程遥控探测
• 自动与手动并进
• 运行可靠、探测自如、维护量小、应用面广

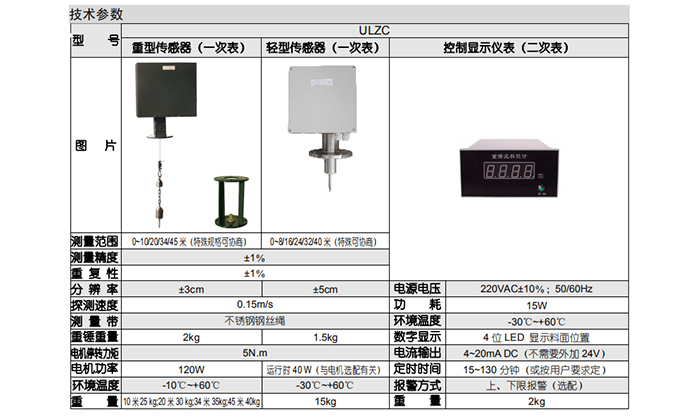

技术参数
适用范围
• 测量粉状、颗粒状及块状固体物料
• 煤厂、电厂、钢厂
安装注意事项
◆ 重锤式料位计的入仓位置应避开进料口，以避免埋锤现象发生。
◆ 用户可根据现场条件选择安装方式，在仓顶开一个不小80㎜圆孔以供重锤探入，露天安装应加遮雨防护措施。◆ 仓顶环境温度或物料温度高于70℃时，需加装导向滑轮，使传感器主体避开高温探测口。
◆ 合理确定“满仓料位”即料位的变化范围。
①料位测量起始点必须确定在高于出料口位置，以避免卡锤。
②料位的测量上限值应确定在物料一般达不到的位置即可。选取值过高会造成重锤上升、下降所用时间加长，降低测量速度，并造成不必要的磨损与耗能。
③“满仓料位值”是确定的料位测量起点到料位测量上限的距离值，将该值设置进仪表。
◆ 建议选用手动方式 ，减少探测次数，延长运行寿命 。
