概述

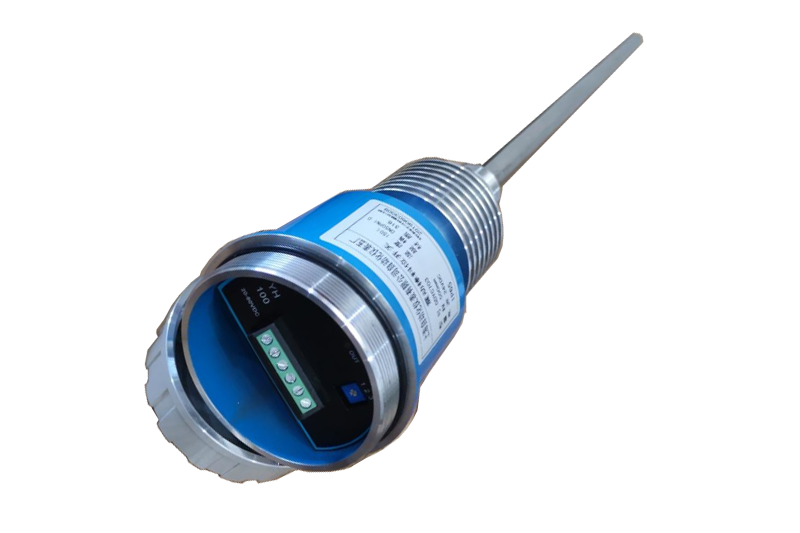

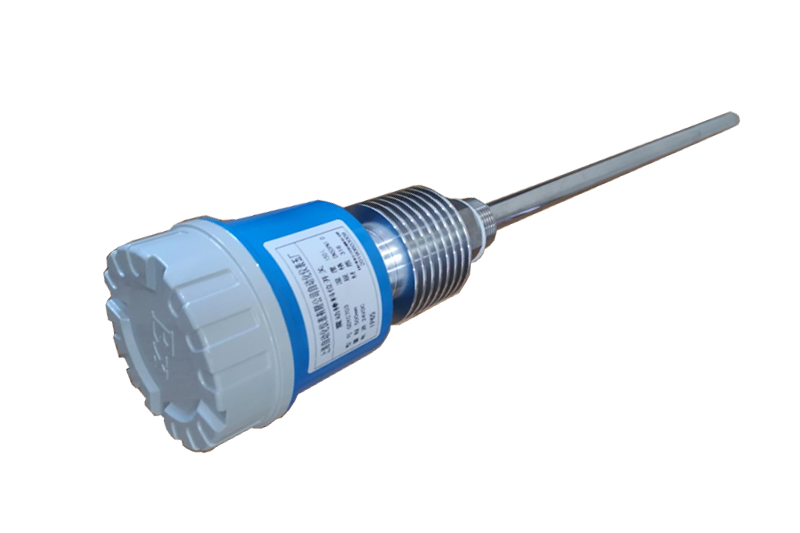

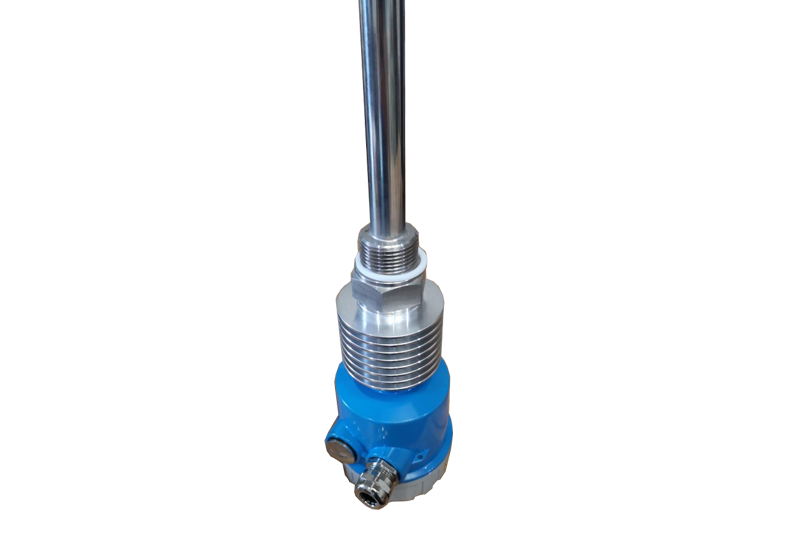

GDYC700系列单棒振动式料位开关是音叉料位开关的其中一种, 它不怕挂料不怕冲击,没有夹料问题,而且灵敏度更高。它的圆柱形单根探测杆结构决定了它对工业现场更广泛的适应性。它运用音叉的“共振”原理，在压电元件的驱动下产生振动， 只有探杆周围全部被物料包围时，振动幅度才急剧减少，从而产生开关动作。主要应用于物料检测、界面检测、料位检测。
特性
◇ 物体与感应棒相接触并有阻尼时，提供延迟输出。
◇ 高低故障保险模式。◇ 灵敏度可调，能够检测极低密度粉料。
◇ 易使用，坚固耐用。
◇ 与音叉相比： 无叉体的安装问题，不受夹料的影响。
◇ 与阻旋式相比：无可动部件、坚固的探头耐磨损和物料冲击，灵敏度可调。
◇ 与电容式相比：不受介电系数影响，表面自清洁。
◇ 安装后无需校准。
技术参数
1. 电 源：220V/105V/24V AC/DC
2. 功率消耗：2.5W
3. 振动频率：280Hz
4. 继电器触点：常开常闭结点 AC250V/DC30V 5A
5. 电气连接：M16×1.5(￠8-￠10 电缆)
6. 延迟时间: 测出（振动 停止）0.5秒，复原（停止 振动）1～2秒.
7. 工作温度：探头部/-30 ℃～+150℃. 基板部/-30 ℃～+70 ℃。

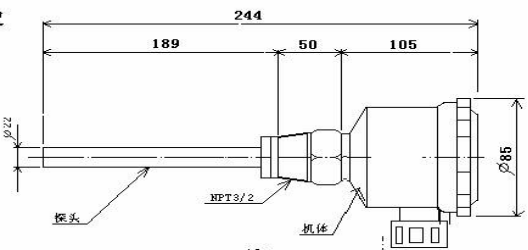

尺寸结构
仪表安装
1. 安装感应棒应与水平向下成20°夹角以增加感应灵敏度，减小下料冲击。
2. 开关安装避免靠近入料口，以减少下料损坏感应棒；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一块3”宽的保护挡板。
3. 室外安装时，接线盒的出线接线口必须朝下。
4. 送电时应确认使用电压正确。
5. 被控制线路负载必须与开关接点容量相匹配。
6. 入料口为非中心入料时，须考虑安息角(注：安息角为物料堆积时的倾斜角)。
7. 人员在桶内工作时请勿利用感应棒攀爬。
仪表接线
注意事项：

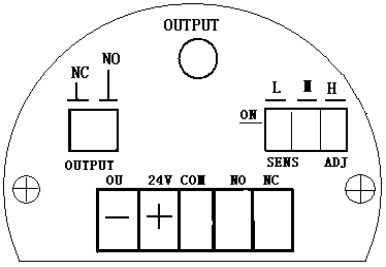

◇ 输出接线：输出接线如图所示，图示输出指示为输出换开关置于“NC”位置时的输出，置于“NO”位置时，常闭端与常开端互换；
◇ 传感器的电源线及信号线应避免与其它大功率的电源线平行铺设、绞在一起、同走一个穿线管。
◇ 输出驱动感性负载时应该在负载两端并接“浪涌抑制器”
| 音叉式料位开关 GDYC70 结构形式 防爆要求 输出信号 过程连接 探头材质 供电类型 介质温度 探头长度
|
