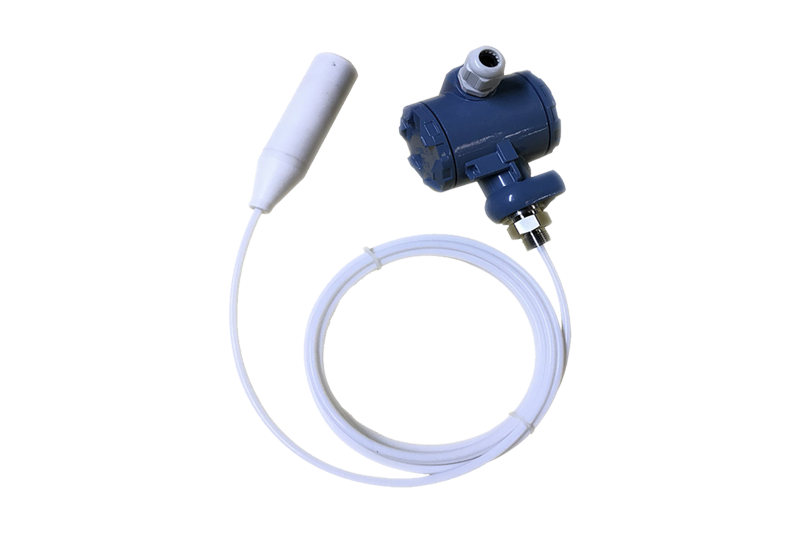

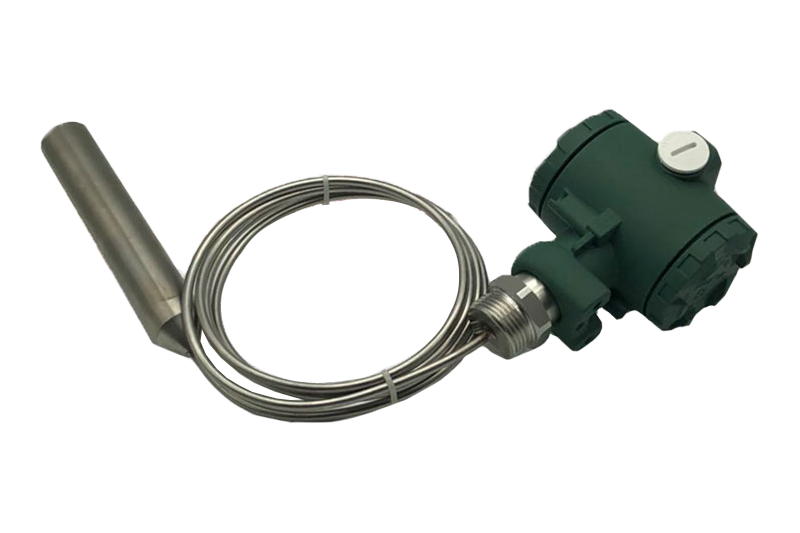

XSYW100系列投入式静压液位计

适用介质水、乙醇、植物油、牛奶等液体介质

不适用介质固体、浆料等粘稠类介质

XSYW100系列液位变送器,选用进口传感器作为中心感测元件,通过感受液体的压强,得出相应的液位高度,并转换成4...20mA的标准电流信号输出,传给二次仪表,实现工业过程的自动控制。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型





概述

XSYW100系列液位变送器,选用进口传感器作为中心感测元件,通过感受液体的压强,得出相应的液位高度,并转换成4...20mA的标准电流信号输出,传给二次仪表,实现工业过程的自动控制。

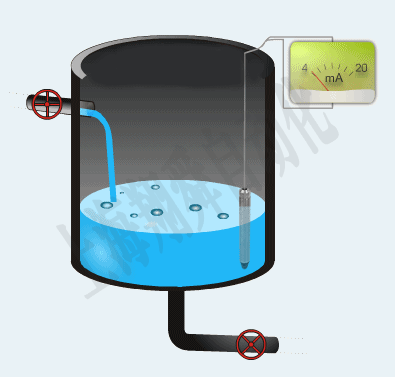

测量原理

       当液位变送器测量元件与介质接触时,传感器迎面受到的压力为:

P=ρ*g*h+P0
P:单位Pa
ρ:被测介质密度,单位kg/m³
g:当地重力加速度,单位m/S²
h:被测液体深度,单位m
P0:液面上大气压,单位Pa

       同时通过导气电缆将液面上的大气压P0引入到传感器的背压腔,以抵消传感器迎面的P0,使传感器测得压力为:P=ρ*g*h




产品特点

       1. 抗干扰强,工作稳定、可靠

       2.  防雷击设计
       3. 提供特殊应用设计
技术参数
型号XSYW100投入式静压液位计
量程0~200m可选
精度0.5%FS(标准);0.25%FS
压力过载2倍量程
供电电源24VDC±10%
输出4...20mA/HART(两线制);RS485
温度漂移-10℃~50℃    <0.5%FS
-20℃~85℃    <1.0%FS
长期稳定性<0.2%FS/年
工作温度0~80℃
传压膜片材质316L
探头壳体材质1Cr18Ni9Ti
电缆护套材质聚乙烯或聚酰胺
密封材料丁晴橡胶
电缆接口M20*1.5
防爆等级Exia d IIC T4~T6
防护等级IP68




适用工况

       静压式法兰液位计能广泛用于石油、钢铁、油田、冶金、火力发电厂、轻工业、化工、污水处理、水坝水位、深井等行业常压下介质液位测量。

仪表安装

       安装应用图:

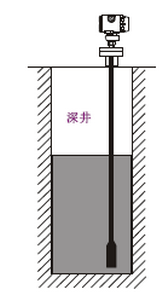

安装工况一    深井水位安装工况二    水库河流水位安装工况三    常压容器

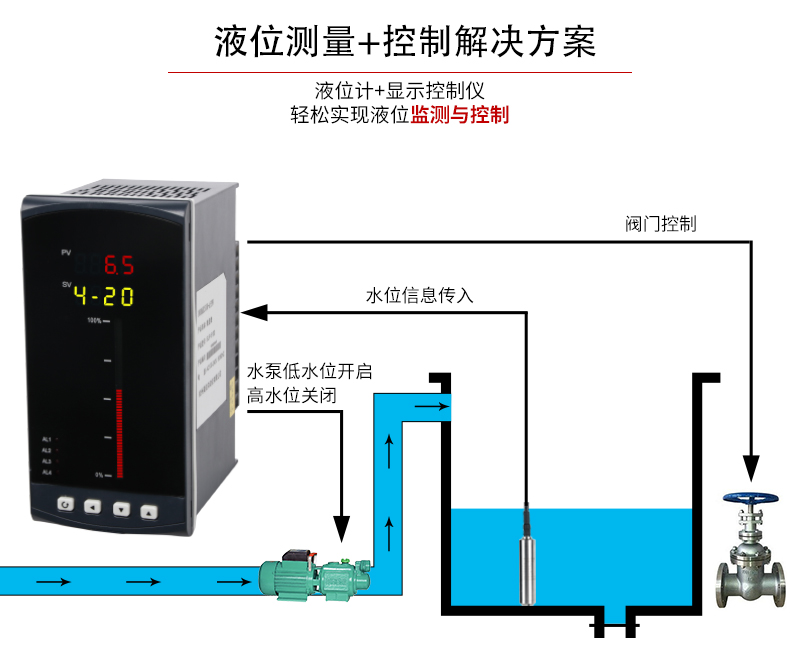

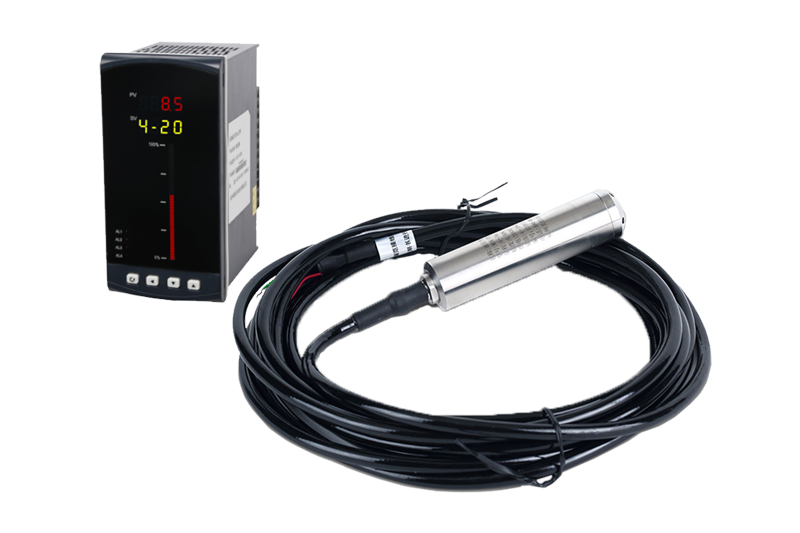

       组合应用演示:


       安装与维护:

       1. 液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内

       2. 接供电电源时应严格按照厂商接线说明进行连接

       3. 使用中发现异常,应关掉电源,停止使用,进行检查或直接向技术部联系

       4. 尽量远离大功率设备,避免强磁场干扰对精度的影响,应该是液位计保持在正常温度范围内,否则将会严重影响液位计的精度和使用寿命,产生温漂现象 长期下去可能会直接烧会变送器

       5. 变送器的安装方向为垂直,投入式安装位置应远离液体出入口及搅拌器

       6. 在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线

       7. 由于罐底或舱底易沉积污泥、油渣等物,建议将测量探头离开罐(舱)底一定高度,以免杂物堵塞探头



投入式静压液位计
XSYW100-

结构形式
1  一体式不带接线盒
2  分体式带接线盒
3  导气缆式探头

防爆要求
P  基本型(防水型)
D  隔爆型(Exd IIC T4~T6)
I   本安型(Exia IIC T4~T6)

显示及输出
1  4...20mA
2  0...5V
3  0...10mA

过程连接
A  螺纹
B  DN50 PN0.6法兰
C  DN80 PN0.6法兰
D  DN100 PN0.6法兰
E  支架安装
F  特殊定制

精度
A  0.5%FS(默认)
B  0.25%FS

探头类型
1  标准型
2  防腐型

显示方式
1  无显示(默认)
2  LCD液晶显示

测量范围
XXXX以毫米为单位

XSYW100





 请注明介质密度
