适用介质固体粉料、小颗粒料
不适用介质块状、液体、浆料
- 产品概况
- 安装应用
- 产品选型
概述
射频导纳具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。且控制器可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。
测量原理
射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。
产品特点
• 可测量液位及料位，可满足不同温度、压力、介质的测量要求
• 不受传感器挂料影响，无需定期清洁，避免误测量
• 测量过程无可动部件，不存在机械部件损坏问题
• 无需维护，智能免调
• 接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响
• 测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高
• 产品性能可靠，使用寿命长
技术参数
工作电源：24VDC；220VAC
相对湿度：≤85%
输出信号：两组常开、常闭触点
触点容量：AC220V，5A; DC24V，3A
环境温度范围：-40℃~+60℃
介质温度：-20℃~+400℃ -20℃~+800℃
延迟时间：0.2S（0.2~30S可调）
防护等级：IP65
探头材质：316不锈钢、四氟乙烯、高温塑料、陶瓷
防爆等级：ExdIIBT4
连接方式：3/4″NPT螺纹；3/4″管螺纹；法兰（可选）；1 – 1/ 2″管螺纹
安装方式：顶装、侧装

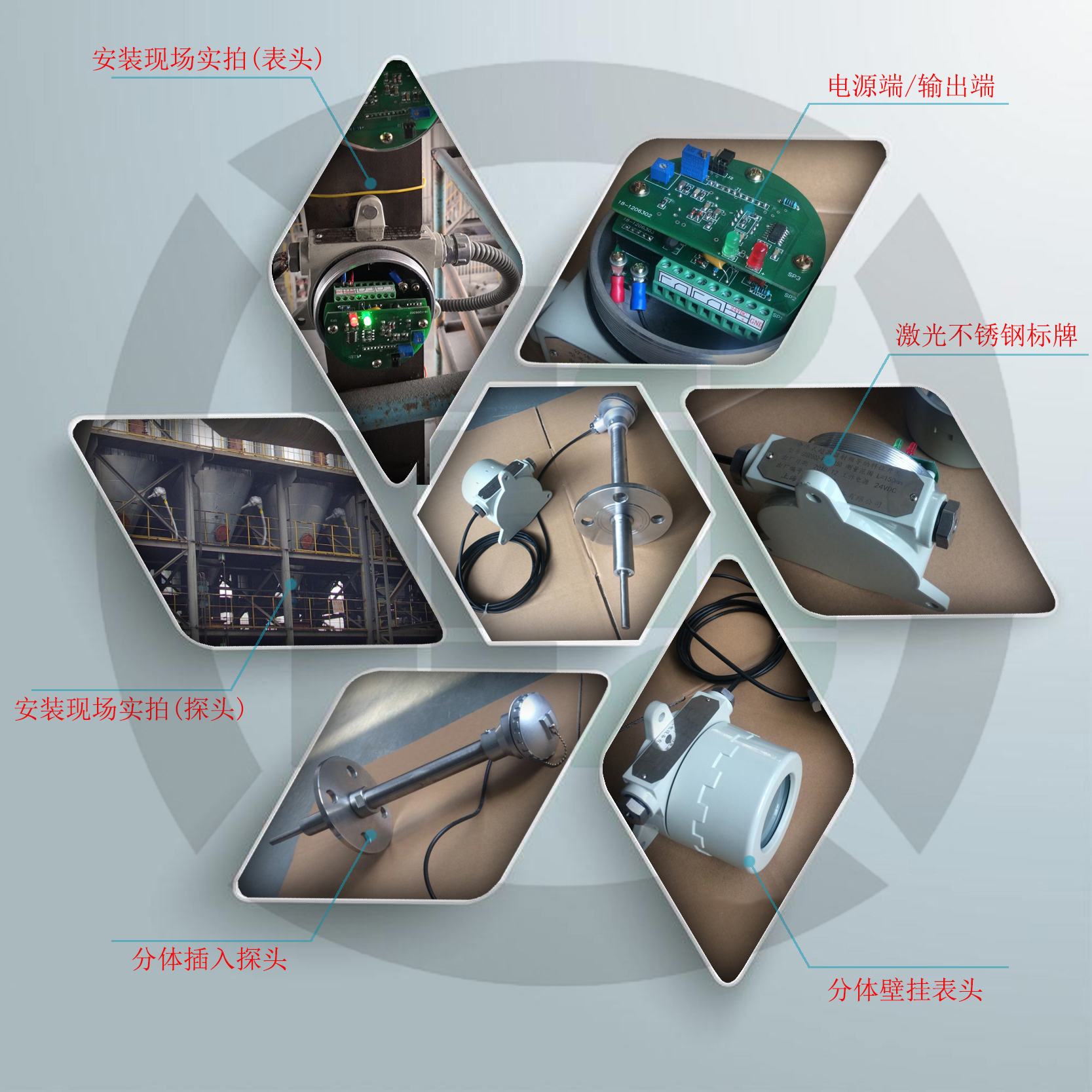

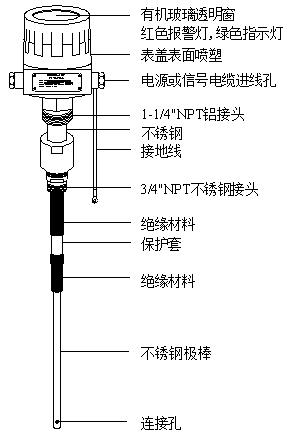

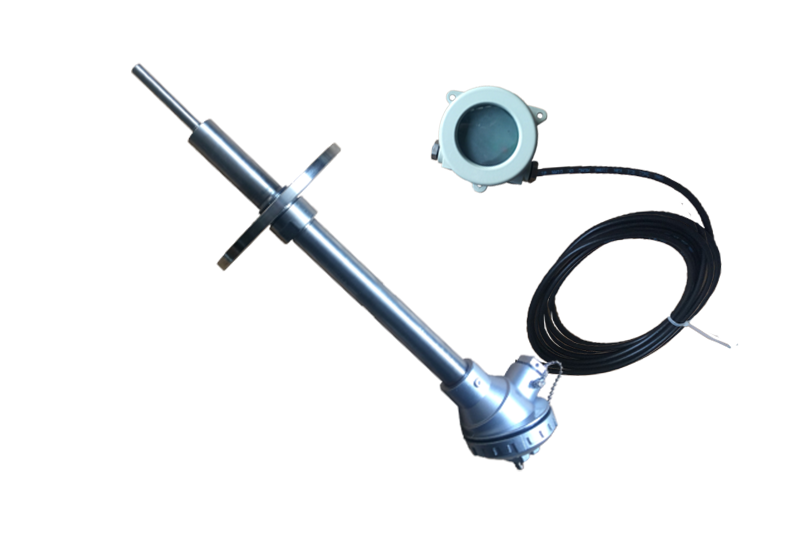

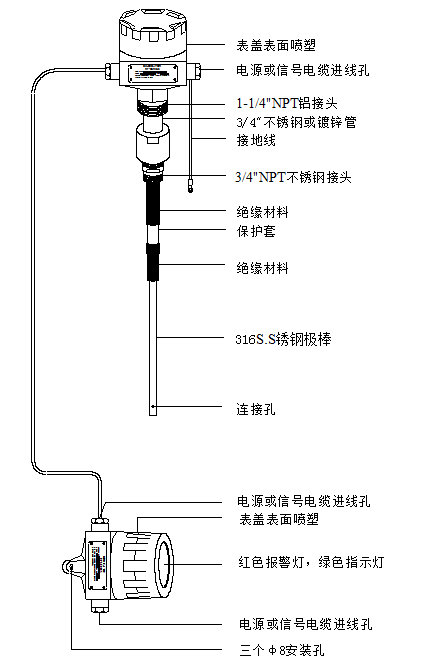

尺寸结构

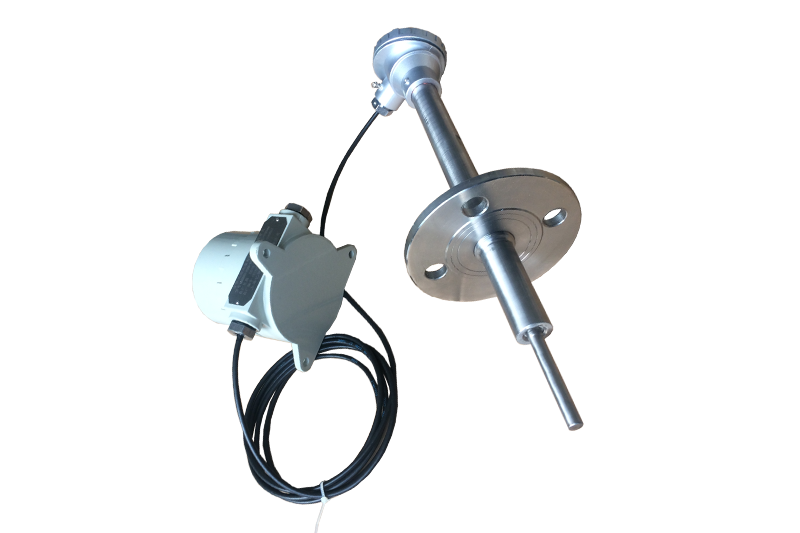

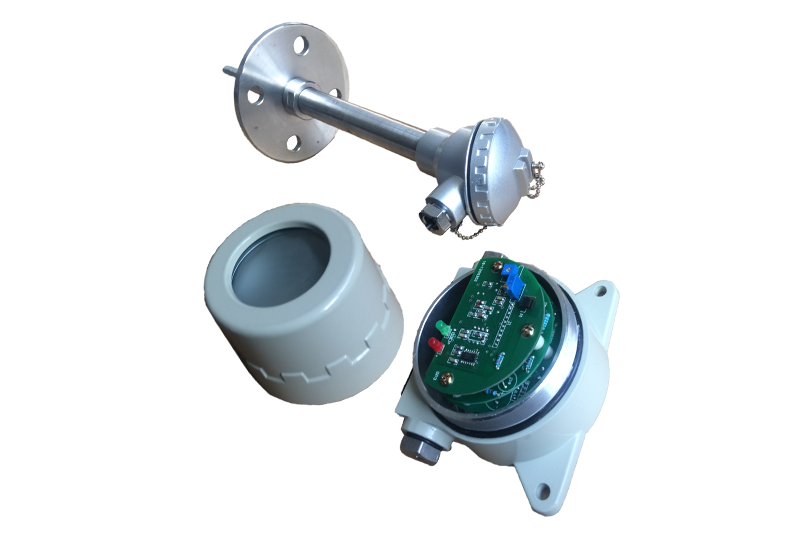

一体型 分体型
测量原理
射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。
产品特点
• 可测量液位及料位，可满足不同温度、压力、介质的测量要求
• 不受传感器挂料影响，无需定期清洁，避免误测量
• 测量过程无可动部件，不存在机械部件损坏问题
• 无需维护，智能免调
• 接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响
• 测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高
• 产品性能可靠，使用寿命长
技术参数
工作电源：24VDC；220VAC
相对湿度：≤85%
输出信号：两组常开、常闭触点
触点容量：AC220V，5A; DC24V，3A
环境温度范围：-40℃~+60℃
介质温度：-20℃~+400℃ -20℃~+800℃
延迟时间：0.2S（0.2~30S可调）
防护等级：IP65
探头材质：316不锈钢、四氟乙烯、高温塑料、陶瓷
防爆等级：ExdIIBT4
连接方式：3/4″NPT螺纹；3/4″管螺纹；法兰（可选）；1 – 1/ 2″管螺纹
安装方式：顶装、侧装
尺寸结构
一体型 分体型
安装演示

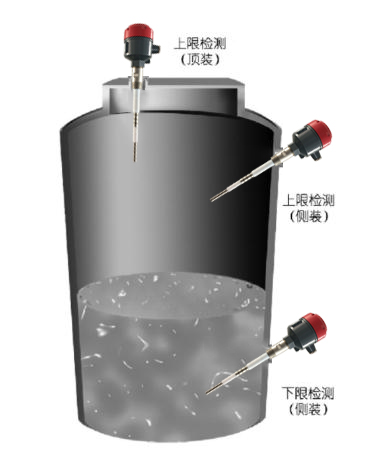

安装方式：
如上图所示，限位开关通常采用侧装(在仓壁侧面安装)方式安装于仓体侧壁对料位高度进行上下限位置的检测当仓体不便侧面开孔时可采用顶装(在仓的顶部安装)方式安装。安装位置应能避开进料时物料的冲击。
仪表安装
为保证仪表正常工作，射频导纳必须正确安装，下面各图例所示将帮你选择正确的安装方法。

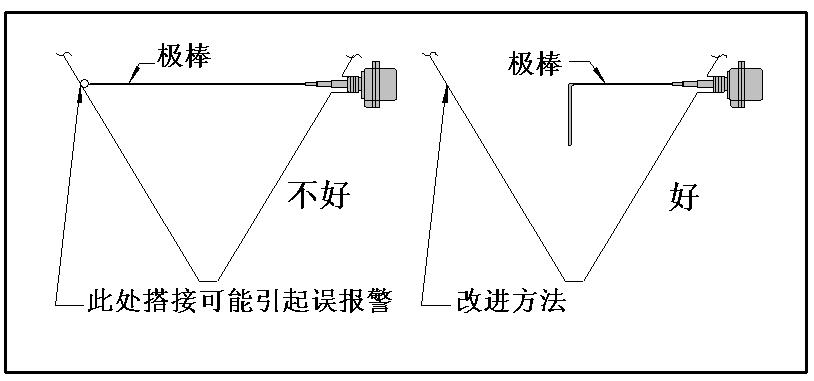

探头安装

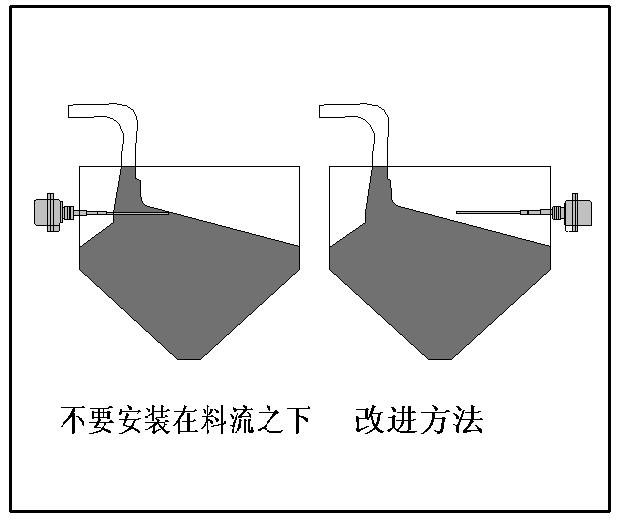

1.探头安装应水平方向向下倾斜（＞5°） 2.探头安装位置应远离进料口（＞10cm）

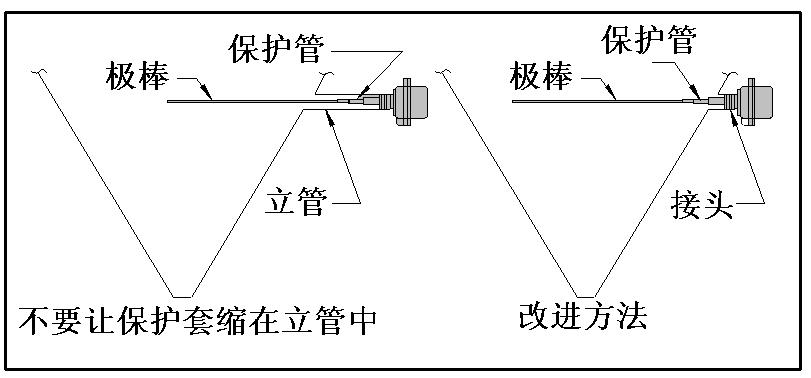

3.探头应与容器壁保持一定距离（＞10cm） 4.保护套应露出容器壁（＞5cm）

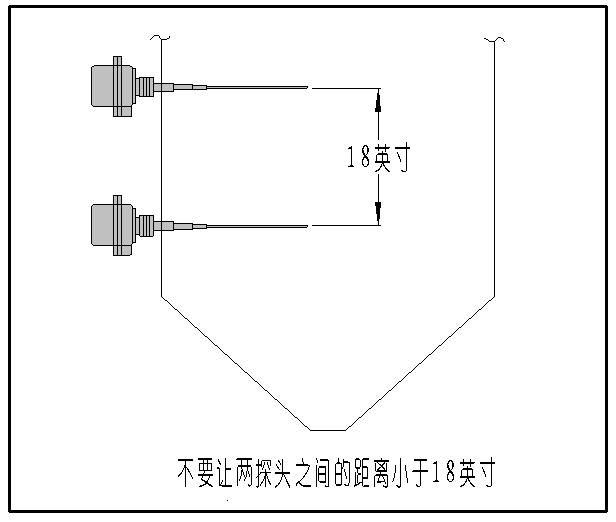

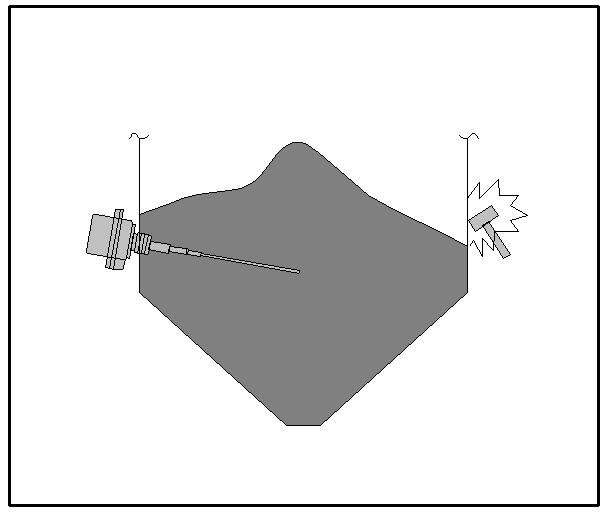

5.高低料位探头之间的距离大于50cm 6.当筒槽或输送管路安装有振动设备时，须考
虑是否会损坏开关的内部零件。

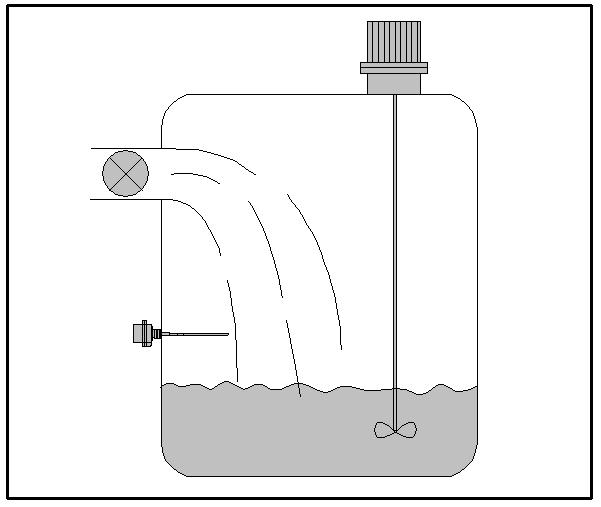

7.如果开关用于探测液体，请勿将开关装在进 8.安装在有搅拌设备的简槽时，应选用附有延时
水口下方避免液体冲击感应棒而造成误动作。 时设定功能的电路板，以避免波动造成误动作。

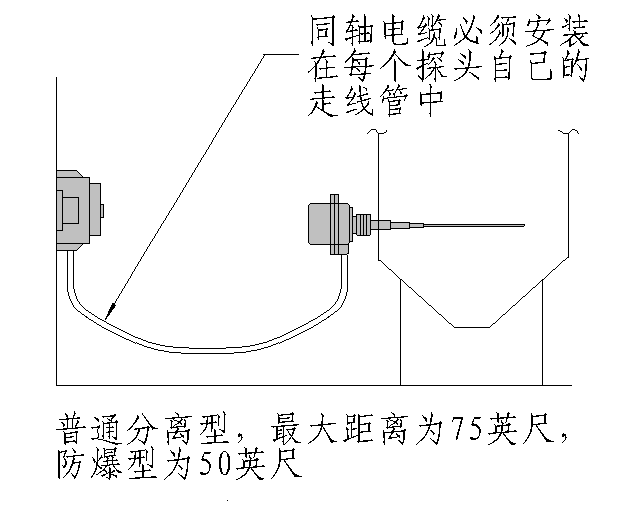

9.分离式仪表安装探头与控制器之间的同轴电缆应穿屏蔽管
分离式控制器安装
1. 分离型的控制器部分和探头接线盒之间用一根1.5mm2单芯导线（用户自备）和一根本公司随仪表提供专用同轴电缆平等行敷设，要穿金属管进行屏蔽，以防止强电磁干扰引起仪表误动作。（接地线绝不可省去，否则会严重影响仪表的稳定性）。
2. 仪表控制器部分和探头接线盒之间的电缆连接不得超过22米，对轻粉料或介电常数小的物料测量时，则距离不能大于10m。多余电缆不能盘绕成圈需截去，以防交叉干扰，并且同轴电缆不能和电源线、报警信号线同穿一根屏蔽管。
3. 仪表控制器部分与探头之间应选择最短距离的原则，距离越短则仪表工作越可靠。
4. 一根金属屏蔽管内， 只能穿一根同轴电缆和一根接地线。
仪表接线

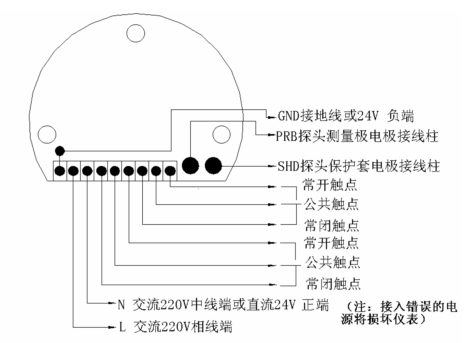

一体型

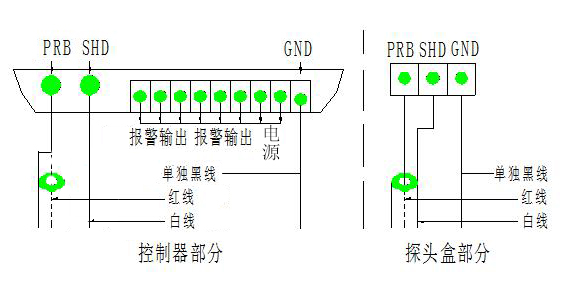

分体型
注意事项：
◇ 传感器的电源线及信号线应避免与其它大功率的电源线平行铺设、绞在一起、同走一个穿线管。
◇ 输出驱动感性负载时应该在负载两端并接“浪涌抑制器”
| 射频导纳料位开关 GDSD502 防爆要求 P 基本型（防水型） D 隔爆型（Exdia IIC T4~T6） 过程连接 1 螺纹（限杆式/缆式探头） 2 DN50 PN1.0法兰 3 DN80 PN1.0法兰 S 特殊定制 供电类型 A 220VAC B 24VDC 介质温度 C -20℃~400℃ D -40℃~800℃ 探头长度 XXXX以毫米为单位 安装方式
|
