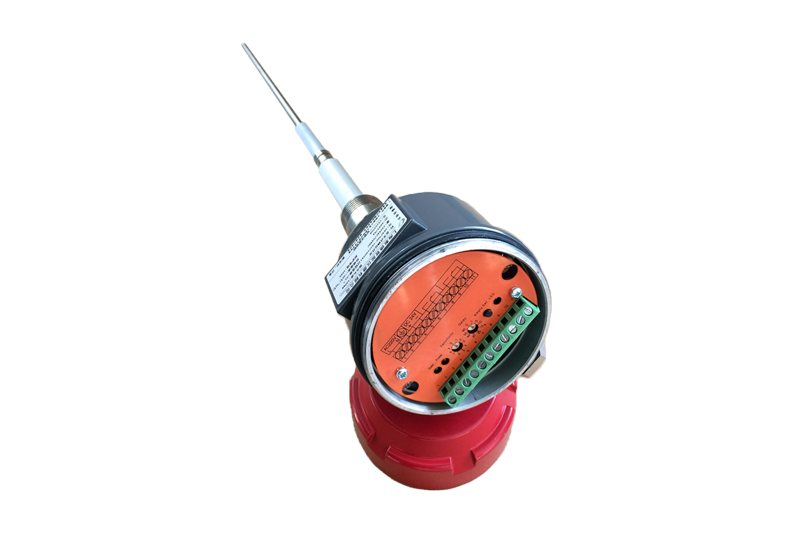

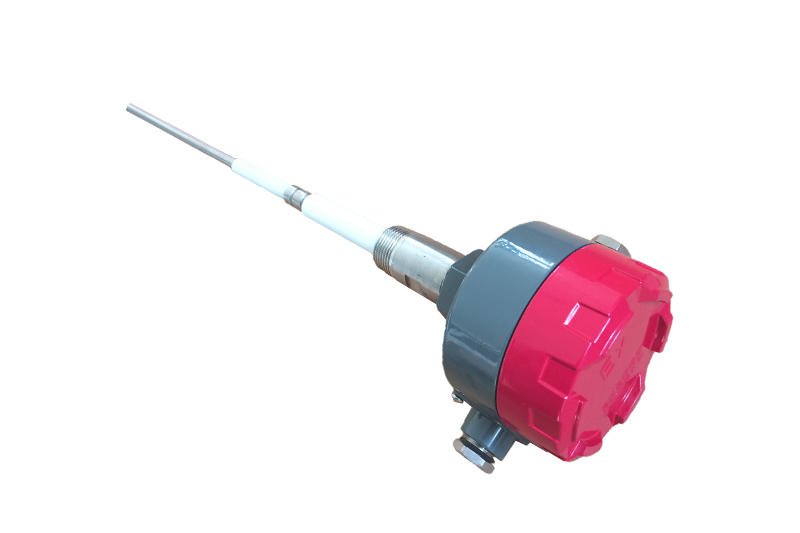

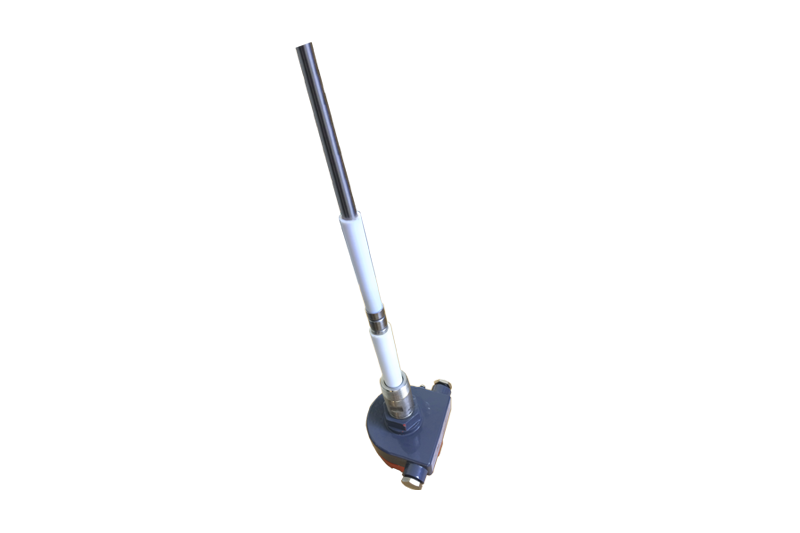

概述
射频导纳具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。且控制器可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。
测量原理
射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

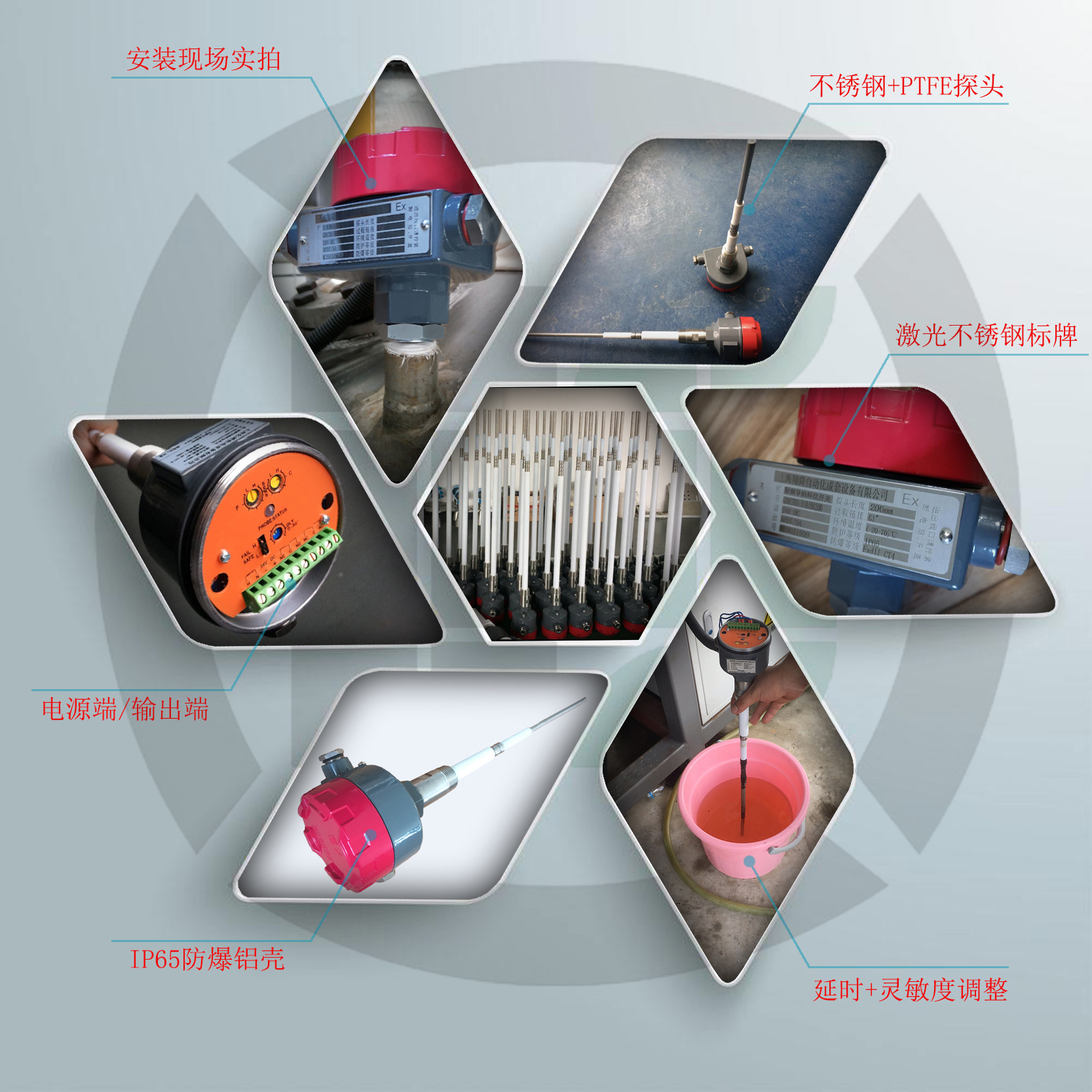

产品特点
• 可测量液位及料位，可满足不同温度、压力、介质的测量要求
• 不受传感器挂料影响，无需定期清洁，避免误测量
• 测量过程无可动部件，不存在机械部件损坏问题
• 无需维护，智能免调
• 接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响
• 测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高
• 产品性能可靠，使用寿命长
技术参数
供电电源：220VAC 50/60Hz 或24VDC 100mA
输出方式：两组常开、常闭继电器触点输出
触点容量：5A 250V AC
电源功耗: ≤2W
防爆等级：本安型 Exia II CT4-CT6 隔爆型 Exd II CT4-CT6
防护等级： IP65
介质温度：-20℃～150℃ -20℃～220℃
环境温度：-20℃～70℃
压力范围：≤1Mpa
过程连接：螺纹 NPT 1＂/G1＂/R1
法兰(用户选定)
输出延时：1-60s可调
电缆接口： M20×1.5

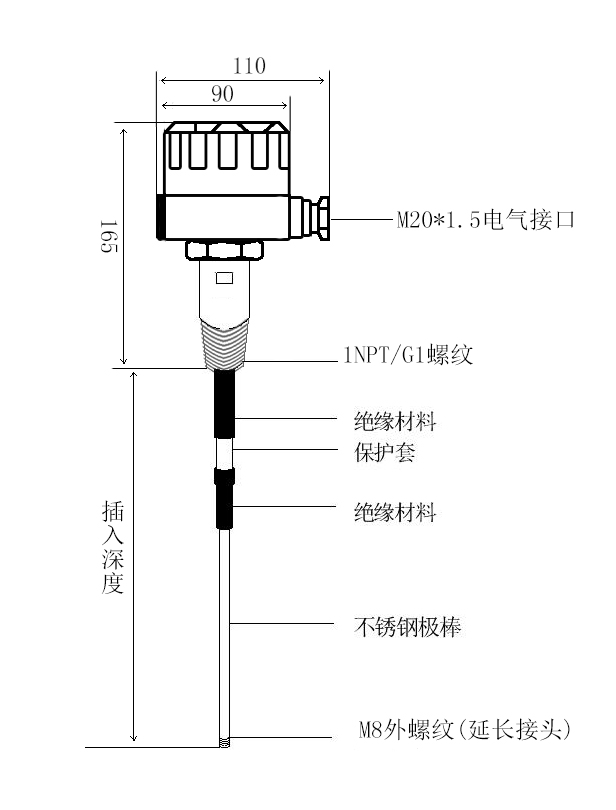

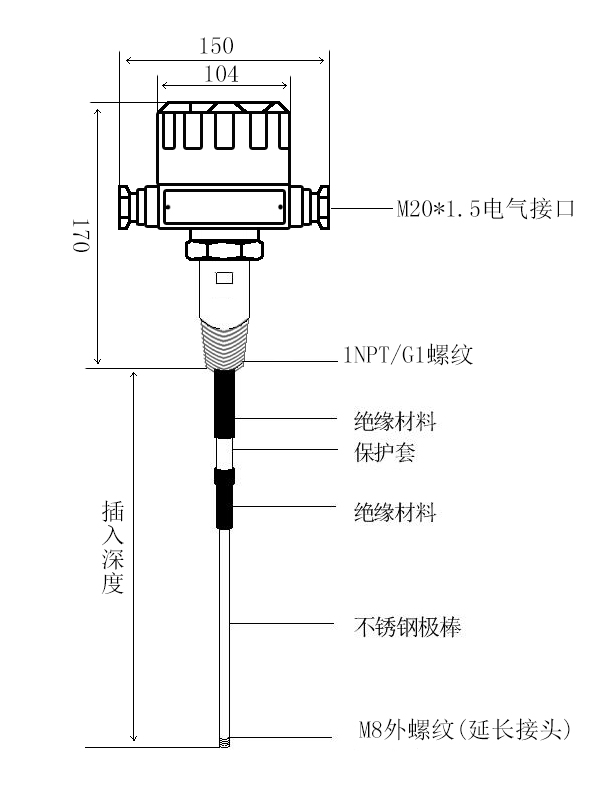

尺寸结构
标准型 防爆型
安装演示
安装方式：
如上图所示，限位开关通常采用侧装(在仓壁侧面安装)方式安装于仓体侧壁对料位高度进行上下限位置的检测当仓体不便侧面开孔时可采用顶装(在仓的顶部安装)方式安装。安装位置应能避开进料时物料的冲击。
仪表安装
为保证仪表正常工作，射频导纳必须正确安装，下面各图例所示将帮你选择正确的安装方法。
探头安装
1.探头安装应水平方向向下倾斜（＞5°） 2.探头安装位置应远离进料口（＞10cm）
3.探头应与容器壁保持一定距离（＞10cm） 4.保护套应露出容器壁（＞5cm）
5.高低料位探头之间的距离大于50cm 6.当筒槽或输送管路安装有振动设备时，须考
虑是否会损坏开关的内部零件。
7.如果开关用于探测液体，请勿将开关装在进 8.安装在有搅拌设备的简槽时，应选用附有延时
水口下方避免液体冲击感应棒而造成误动作。 时设定功能的电路板，以避免波动造成误动作。

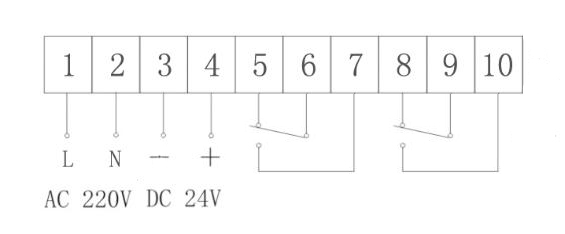

仪表接线
注意事项：
◇ 传感器的电源线及信号线应避免与其它大功率的电源线平行铺设、绞在一起、同走一个穿线管。
◇ 输出驱动感性负载时应该在负载两端并接“浪涌抑制器”
