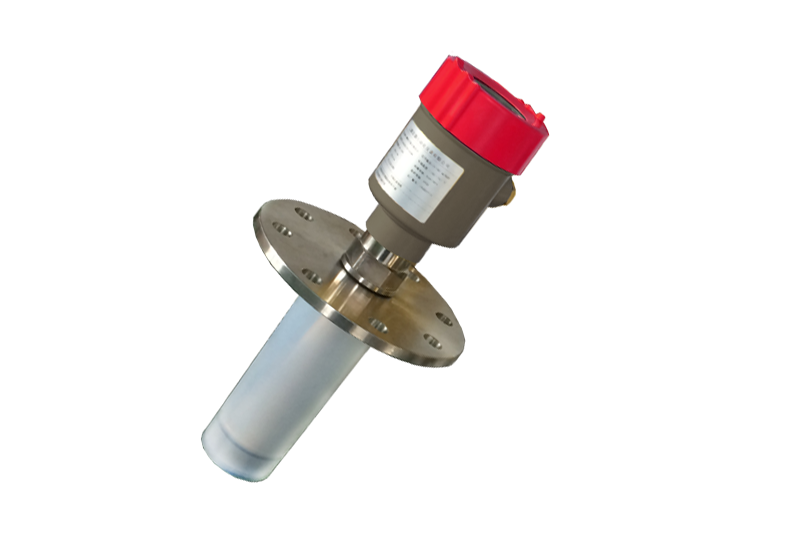

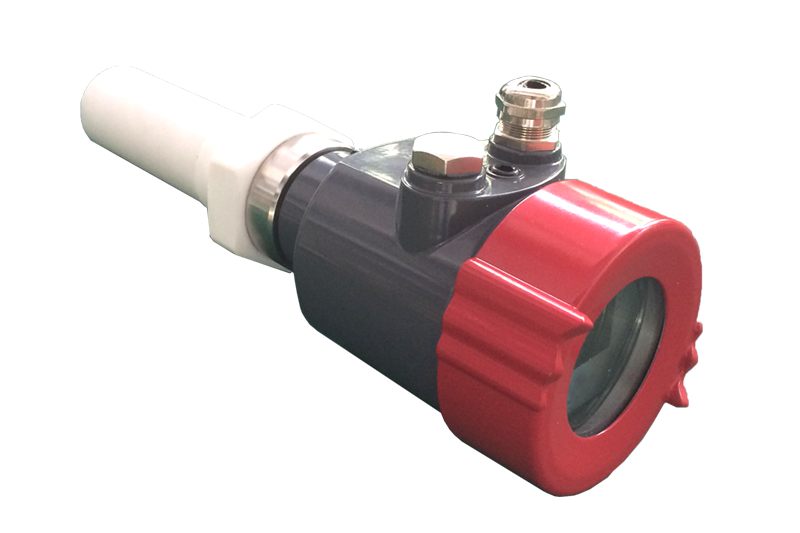

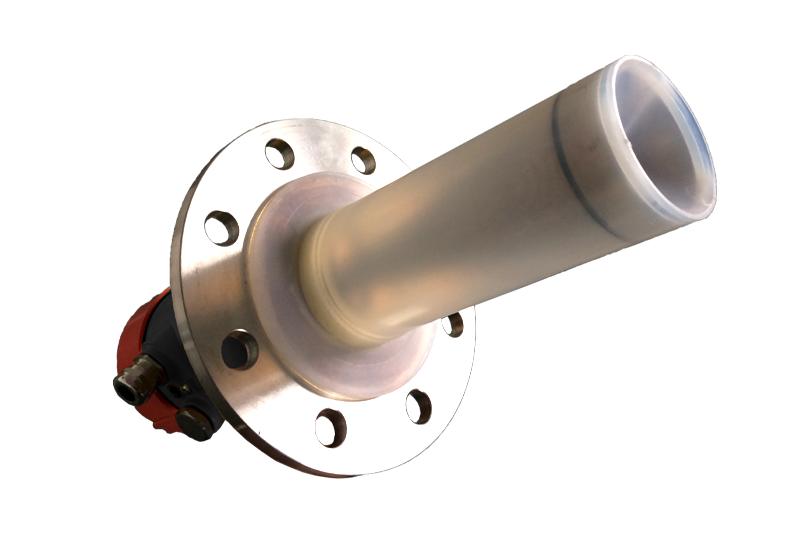

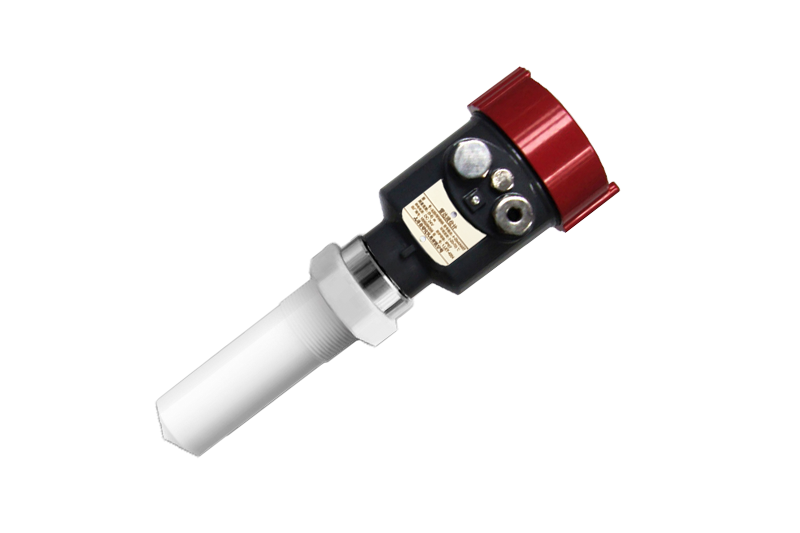

GDLD606防腐型高频雷达料位计

适用介质盐酸、硫酸、液碱、氢氟酸等腐蚀性液体或浆料

不适用介质固体、气体

GDLD606型高频雷达料位计是盐酸、硫酸、氢氧化钠、含氯污水等腐蚀性工况专用液位计,是一款采用脉冲原理非接触式雷达料位计。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型





概述

26G高频系列雷达料位计是一款采用脉冲原理非接触式雷达料位计,可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量,也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中,也可以稳定测量。其中GDLD606型雷达料位计主要应用于各类强腐蚀介质工况,如盐酸等介质,同时可应用于DN50接管的小口径安装,是一款非常实用非常方便的料位测量仪表。


测量原理

雷达料位计通过天线发射极窄且能量很低的微波脉冲信号,这个脉冲信号以光速在空间传输,遇到被测介质发生反射,反射信号被仪表接收,发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比,通过测量发射与接收的时间间隔,来实现天线至介质表面距离的测量。


①时间1:产生初始脉冲
②时间2:沿喇叭天线向下行进,速度C(光速)
③时间3:脉冲遇到介质表面发生反射
④时间4:反射脉冲被接收,并被处理器记录
⑤脉冲信号从被发射到被接收之间的时间差T,与基准面到介质表面的距离D成正比:D=C×T/2
⑥测量的基准面是: 螺纹底面或法兰的密封面
⑦ A:量程  B:低位  C:满位  D:盲区
⑧运行时,保证最高料位不能进入测量盲区D


产品特点

• 采用高达26GHz的发射频率
       • 高频率与信噪比,是低介电常数介质的最佳选择
       • 波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度与可靠性
       • 测量盲区更小,对于小罐测量也会取得优异效果
       • 波长更短,对于小颗粒介质与倾斜的介质表面的物位测量效果更好
       • 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
       • 非接触式测量,无磨损,无污染,可测量液体,固体介质的物位
       • 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
       • 采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本
       • 采用先进微处理器和独特回波处理技术,可适用于各种复杂工况
       • 发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害
       • 带有按键的显示屏可方便设置仪表的参数

产品参数
仪表型号GDLD606GDLD606B
应    用强腐蚀性液体、浆料强腐蚀性液体、浆料
量程范围0...10m0...20m
过程连接G1 1/2螺纹、法兰法兰(DN80以上)
过程温度-40...150℃-20...120℃
过程压力常压常压
测量精度±0.1%±0.1%
仪表盲区0.5m(传感器末端)0.5m~0.8m(传感器末端)
信号频率26GHz26GHz
信号输出4...20mA、HART4...20mA、HART
电    源24VDC、两线制24VDC、两线制
防护等级压铸铝壳、IP67压铸铝壳、IP67
防爆等级Ex ia/d IIC T4 Ga/GbEx ia/d IIC T4 Ga/Gb
天线规格φ46mm/PTFEφ75mm/F46




应用行业

• 石化行业(油田、石化、采油厂、焦化厂、油轮等)

               测量介质:轻油、甲醇、乙醇、氨水、苯等
      •  电力行业(电厂、水库等)
               测量介质:循环水、脱硫浆液、河水等
      •  冶金行业(钢铁厂、矿山等)
               测量介质:酸洗液、脱硫浆液、消防水、润滑油、污水等
      •  建筑行业(水泥厂、洗沙场、石灰厂)
               测量介质:砂浆,自来水等
      •  电子行业(电子厂、汽车厂)
               测量介质:电镀液,油漆、油品、酒精、酸碱液等
      •  食品行业(食品厂、酒厂、制药厂)
               测量介质:果酱、食用油、酒精、汽水、污水、脂类等
安装位置

安装前准备

       请注意以下事项,以确保仪表能正确安装:
      • 请确保在过程连接的正下方没有任何干扰体存在!否则将导致测量错误!
      • 请预留足够的安装空间!
      • 请避免对信号转换器的强烈日照,如有必要,请安装防护罩!
      • 请避免强烈震动的安装场合!
      • 为确保快速、便利及安全地安装本仪表,请在安装前遵照产品说明书的指示进行!

      基本要求
       天线发射微波脉冲时,都有一定发射角。从螺纹或法兰下边缘到被测介质表面之间,微波发射角所辐射的区域内,不得有障碍物。因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。必要时,须在空罐时进行“虚假回波学习”。另外须注意微波发射角度辐射区域不得与加料料流相交。安装仪表时还要注意:最高料位不得进入仪表的测量盲区,仪表距罐壁必须保持一定的距离,仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用的是压铸铝材质。防爆型仪表安装在有防爆要求的场合时,仪表必须接大地。

       推荐安装位置
       推荐安装位置如下图所示,锥形罐顶和弧型罐顶,仪表勿安装在罐顶中央位置,干扰会导致信号丢失。



       常见错误安装
1、错误:天线应与被测介质表面垂直。
2、错误:仪表被安装在拱形或圆形罐顶中央,会造成多次反射回波,安装时应尽可能避免。
3、正确


1、错误:不要将仪表安装在入料料流的上方,确保测量的是介质表面而非入料料流。
2、正确:室外安装应尽量采取遮阳、防雨措施,延长仪表使用寿命。


当罐内有搅拌时,仪表安装尽量远离进料器,确保波束角扇形区域内无障碍物影响;仪表安装后在搅拌状态下进行“虚假回波学习”,最大努力消除搅拌叶片带来的干扰。


26G智能雷达料位计
GDLD60

介质类型
6XS-  腐蚀性液体/浆料


安全认证
P  无要求
I   本安+隔爆型(Exd ia CT6)


天线尺寸及材质
1  Φ45mm  L138mm棒式天线/F4
2  Φ75mm  L230mm喇叭式天线/F46
S  特殊定制


密封/过程温度
1  Viton/-20~150℃


供电/输出信号
A  24VDC/4...20mA 两线制
B  24VDC/4...20mA/HART 两线制
C  220VAC/RS485/Modbus四线制
S  特殊定制


壳体材质/防护等级
A  压铸铝壳/IP67


电缆接口
M  M20*1.5
N  1/2”NPT


过程连接
N  G1 1/2螺纹
M 支架
F  法兰



GDLD60
