YC200系列磁致伸缩液位计

适用介质水、油品、酒精、甲苯等非粘稠液体介质

不适用介质固体、浆料等粘稠类介质

磁致伸缩液位计适合于高精度要求的清洁液位的液位测量,精度达到1mm,还可应用于两种不同液体之间的界位测量,唯一可动部件为浮子,维护量极低。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用

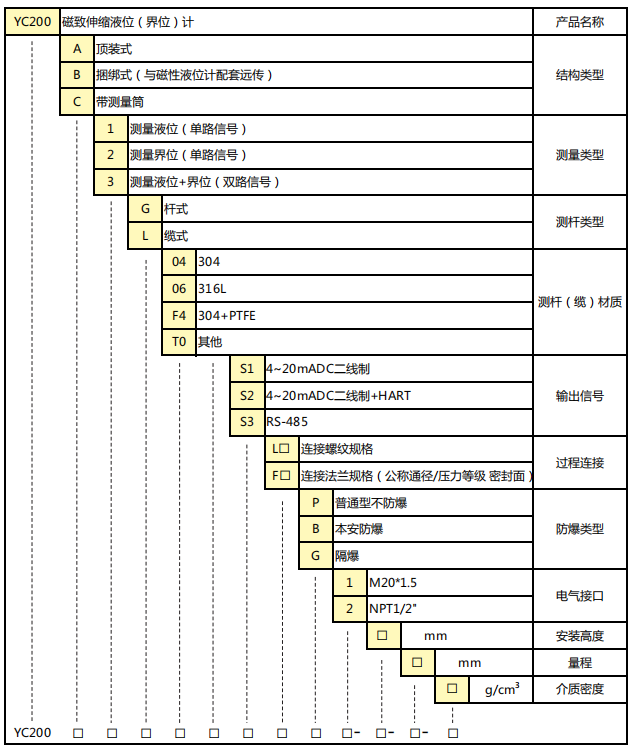

  • 产品选型


概述

磁致伸缩液位变送器是我公司自行研制、生产的具有完全自主知识产权的产品,性能指标,可靠性等方面已达到或接近国际最先进水平;部分性能已领先于国际先进水平。业务遍及全国二十余个省份,并受用户好评。该产品获得国家电气产品质量监督检验测试中心及石油和化学工业电气产品防爆质量监督检验中心颁发的防爆合格证书。
       磁致伸缩液位变送器(含普通型和隔爆型)用于液体液位、界面连续测量。除此以外,磁致伸缩液位变送器的应用领域还十分广泛,包括:石油、化工原料储存、工业流程、生产医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制,大坝水位,水库水位监测与污水处理等。
      磁致伸缩液位变送器严格按照GB3836.1-2002《爆炸性环境用防爆电器设备通用要求》,GB3836.2-2000《爆炸性气体环境用电器设备;第二部分:隔爆型“d”》的要求制造,并取得国家级仪器仪表防爆安全监督检验站颁发的防爆合格。


测量原理

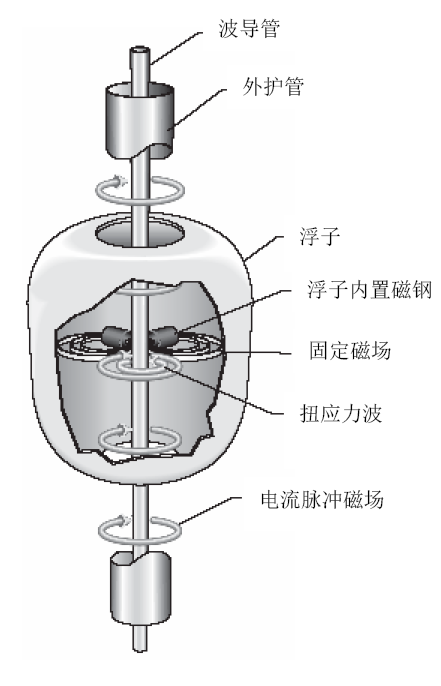

液位计结构见右图所示。测量时,电子部件产生一个电流询问脉冲,此电流脉冲周围产生一个磁场沿波导管向下运动,当电流脉冲产生的磁场与浮子固定磁场相遇时,产生一个扭应力波,或简称返回脉冲,由于返回脉冲在金属内传播速度是固定的,所以通过计量询问脉冲至返回脉冲的时间,即可知道浮子的位置。










技术参数

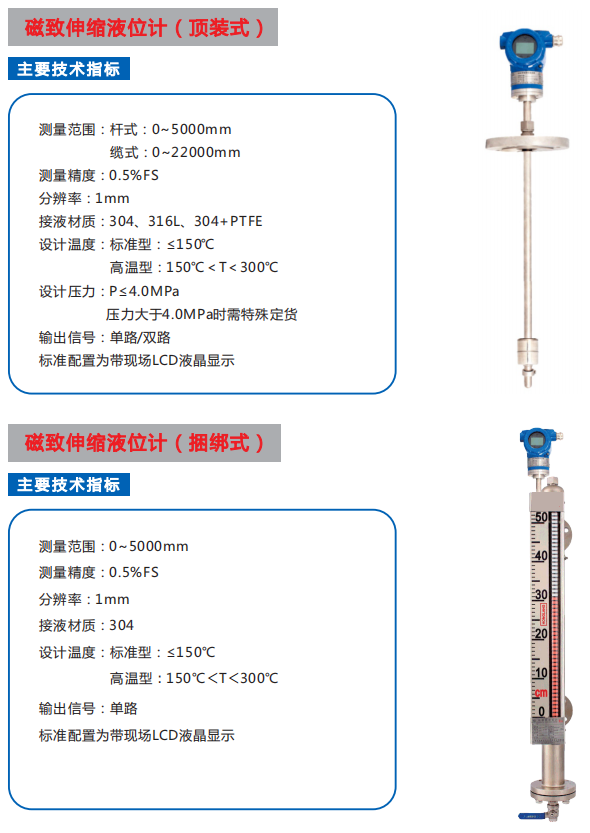

       ● 供电电源: 24VDC±2.4VDC
       ● 工作温度:-40℃~+80℃;
       ● 量程范围:硬杆0.2m~5m;软缆5~14m;
       ● 输出信号:标准4~20mA;
       ● 非线性误差:±0.05%F.S;量程300mm以下最大误差150um;
       ● 响应时间:<100ms;
       ● 分辨率:1mm;
       ● 零点满度可调范围:100% F.S;
       ● 绝缘电阻:50V、50MΩ;
       ● 过程连接法兰:DN50、DN80、DN100;
       ● 接液材质:304、316L、304+PTFE;
       ● 浮球外径:φ47(304、316L)、φ65(304+PTFE);
       ● 盲区:标准盲区:上盲区:150mm,下盲区:50mm;(可根据用户要求适当改变)




适用工况
       1. 石化行业的库区、油站储存罐液位、界面测量
       2. 制药行业反应罐、储存罐、配药罐等的液位测量
       3. 食品饮料行业的反应、储存,灌装等罐体的液位测量
       4. 化工行业的反应、储存存罐等的液位测量
       5. 水文水利行业的液位监控
仪表安装
       安装方式:


       安装注意事项:

       在定货或安装前,用户应了解安装现场情况,并认真阅读使用说明书,使安装现场的环境温度符合液位变送器的安装允许范围,购买者或 用户应对产品的应用、防腐及功能选择负责,所订购产品应符合使用环境要求。
       1)浮球方向:安装的时候将浮球的标记为ON的一端朝上。
       2)测杆不能弯曲,液位变送器的电子部件或最末端不允许受大的冲击或振动。
       3)液位变送器不可直接用于有化学反应或其它对液位变送器有损害的易燃、易爆、腐蚀、蒸汽和液体等场合,必要时需有防护措施给予保护。
       4)液位变送器的电子部件防溅但不可浸没,切不可让液体浸至六方形基座上方。安装完毕,应对电子仓进行保护处理。
       5)液位变送器的屏蔽电缆连线必须避开大功率电源、射频信号源和其它有噪声的传输线等。

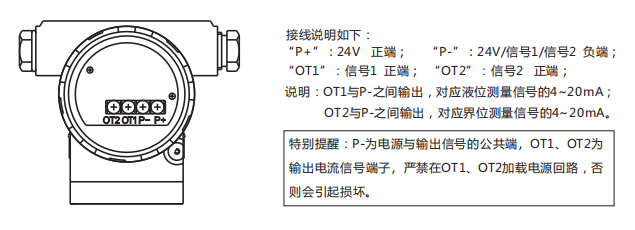

仪表接线
