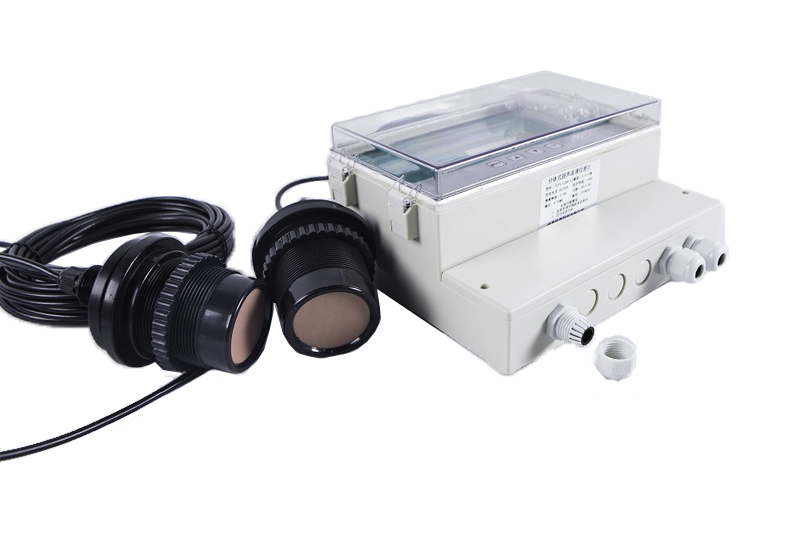

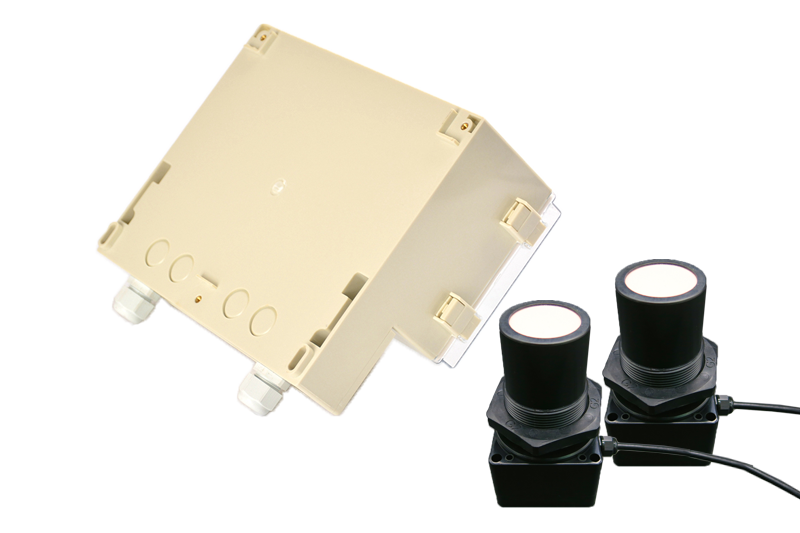

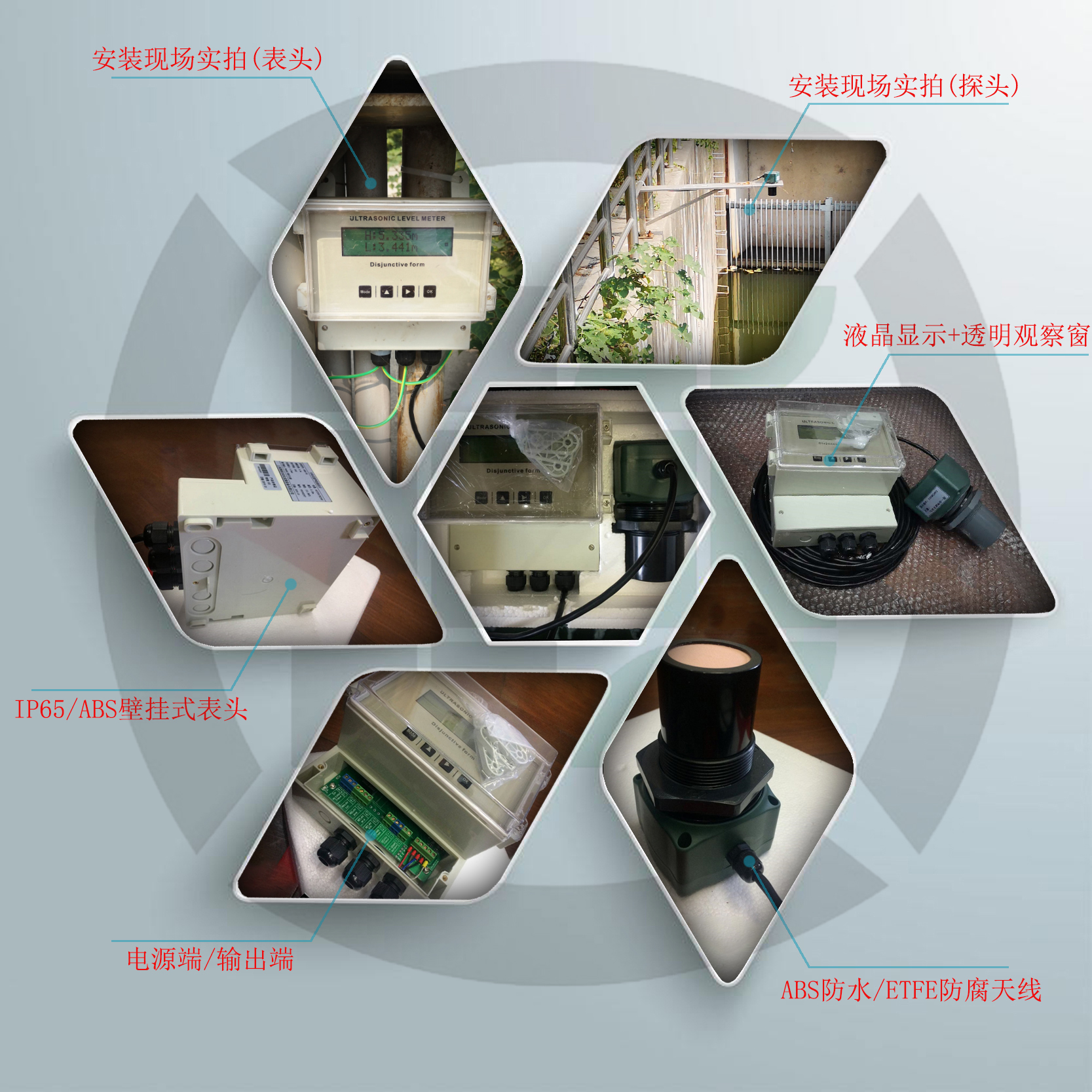

AR80-EP型超声波液位差计

适用介质自来水、污水、胶水、石灰浆液等常温常压液体或浆料

不适用介质固体、高温高压液体

本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位/液位差数据。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型



概述

  衷心感谢您选购本公司超声波液位差计!

       本仪表包含多项专利技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。
       本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。
产品特点

  ■ 电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表。

       ■ 专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
       ■ 我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到0.3%,能够抗各种干扰波。
       ■ 本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低。仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定。
       ■ 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
技术指标

  ■ 测量范围:      0~15m(根据实测量程选定)

       ■ 盲       区:      0.25m~0.6m
       ■ 测距精度:      ±0.3%FS (标准条件) *
       ■ 测距分辨率:    1mm
       ■ 压       力:      1个大气压以下
       ■ 仪表显示:      自带LCD显示两个液位和液位差值
       ■ 模拟输出:      4~20mA
       ■ 数字输出:      RS485、Modbus协议或定制协议
       ■ 供电电压:      DC24V/AC220V,防雷装置内置
       ■ 环境温度:      -20℃ ~ +60℃
       ■ 防护等级:      IP65
* FS:超声波液位计的量程;标准条件:室内无风环境。





仪表尺寸

  仪表外形尺寸

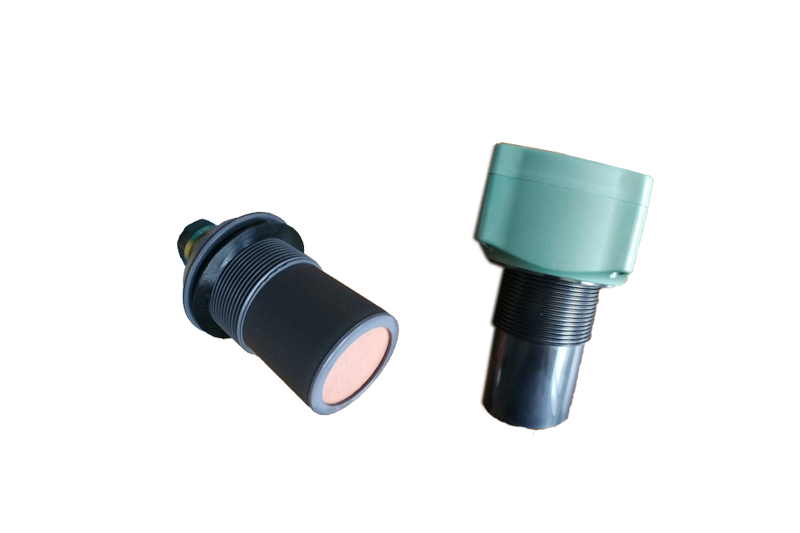

探头外形尺寸探头尺寸会根据量程的不同而有所改变,若有不同会预先告知)












仪表接线

  仪表接线板

       打开下盖即可看见仪表的接线板,如下图所示:



       探头接线板


打开探头上盖即可见探头接线板,如左图所示:





      接线说明
      ■ AC220V和DC24V电源接线在上电前请仔细查看,请勿接错;
      ■ 4-20mA1为第一路模拟量输出,4-20mA2为第二路模拟量输出;
      ■ RELAY1~RELAY3为3路开关量,分别对应菜单P10(Relay1)和P12(Relay3)设置
      ■ Sensor1为探头1接线柱,Sensor2为探头2接线柱,分别通过独立的双芯屏蔽线与两个探头相连;
      ■ 仪表需要接地时请接最左边接线柱(有接地符号)接大地;

      ■ 4双芯屏蔽线连接方式如下图所示:



红色芯线接Sensor1或Sensor2的T+端,黄色芯线接相邻的T-端,屏蔽线接,探头部分接线与之对应连接;
注:探头线一定要2芯屏蔽电缆(例RVVP屏蔽电缆),且接线如上图,其中2根线只要对应连接即可,屏蔽线接两端的

      接线原则:
      1、仪表接线板与探头接线板之间连接必须按标注一一对应进行;
      2、“”端必须接屏蔽线;
      3、探头线若长度不够需延长时,建议购买同类型的屏蔽线进行连接。并做好防水处理;

仪表安装

  安装参数含义


        如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H。
        仪表量程指仪表能够测量的距离,安装高度TH应小于量程。
        仪表盲区指仪表在探头附近无法测量的区域,最高液位与探头间距应大于盲区,例如盲区为0.3m,则最高液位与探头间距必须大于0.3m。
        探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿。

        仪表安装原则
        1)探头发射面到最低液位的距离,应小于选购仪表的量程。
        2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
        3)探头的发射面应该与液体表面保持平行。
        4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
        5)若池壁光滑,探头的安装位置需离开池壁0.3m以上,若池壁不光滑,探头的安装位置需离开池壁0.5m以上。

        安装注意事项
        1)建议仪表与大地可靠相连,即最左边接线柱(有接地符号)或Sensor接线柱的G端接大地。
        2)电线、电缆保护管,要注意密封防止积水。
        3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
        4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。


订货参数表
为帮助您尽快选择合适的产品,请您提供以下信息。
只需将此表格传真给我们,我们将于24小时内与您联系。

应用要求

防爆认证□标准型(非防爆)□本安型(Exia II CT6)□隔爆型(Exd II BT4)
电源□DC 24V(两线制)□DC 24V(四线制)□AC 220V(四线制)
输出□4...20mA□HART□RS485/Modbus
过程连接□G2"螺纹□法兰(尺寸)□支架:
过程连接材质□304SS□316□PVC/PP
探头材质□ABS工程塑料□ETFE防腐
表头型式□一体式□分体式
其他要求


工况参数

用途□过程监测□计量
量程□0~10.0m □0~15.0m □0~20.0m □0~25.0m
被测介质名称
被测介质性质□液体
□腐蚀 □搅拌 □挥发 □蒸汽 □泡沫
□波动 □漩涡 □结晶 □粘稠 □易燃易爆
操作压力□常压
介质温度□-20℃~50℃ □20℃~70℃
容器参数□平顶 □拱顶 □锥顶 □敞口 □平底 □锥底 □卧罐
□水泥罐 □金属罐罐高度 mm罐直径: mm
安装方式□顶装□导波管内安装
法兰接管内径: mm高度: mm罐顶厚度: mm
其他特殊工况
