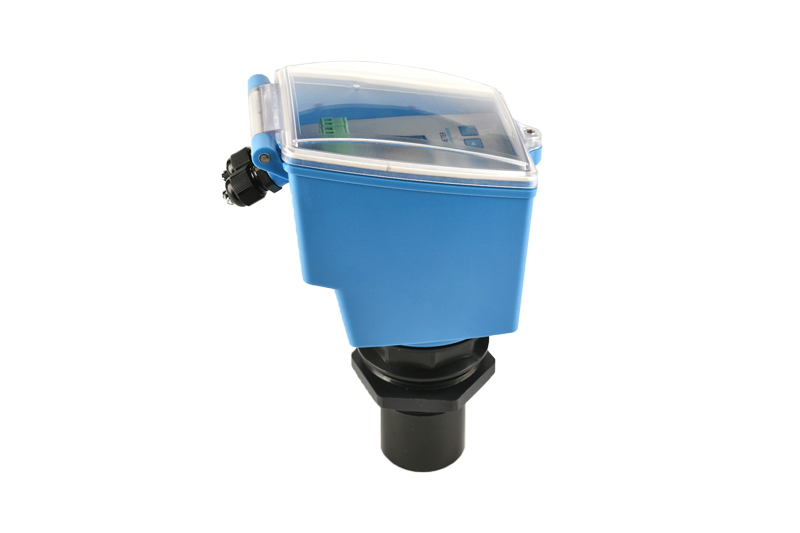

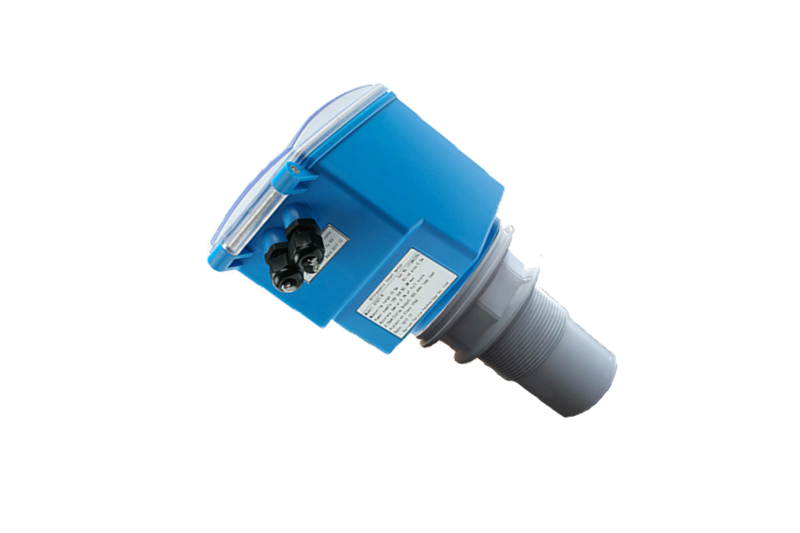

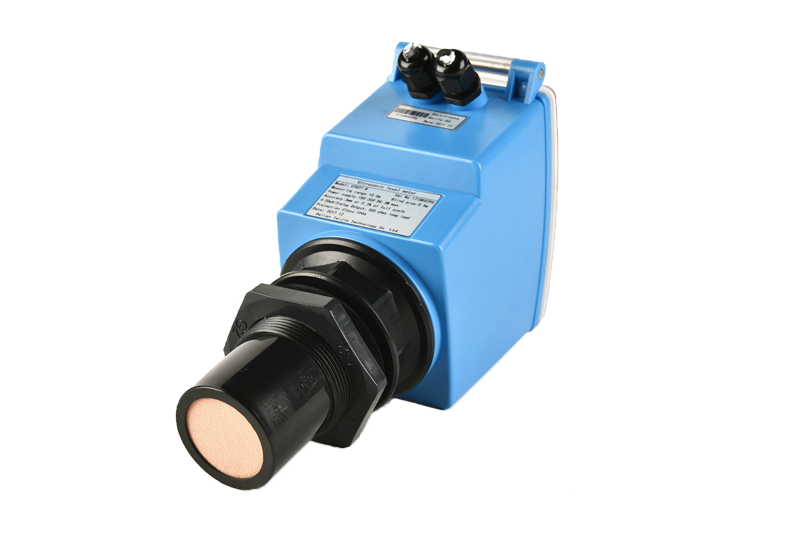

AR80-R2一体式智能型超声波液位计

适用介质自来水、污水、胶水、石灰浆液等常温常压液体或浆料

不适用介质固体、高温高压液体

IP66防护等级塑料壳体超声波液位计,带回波曲线及历史曲线,可选配HART通讯
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型



概述



技术指标

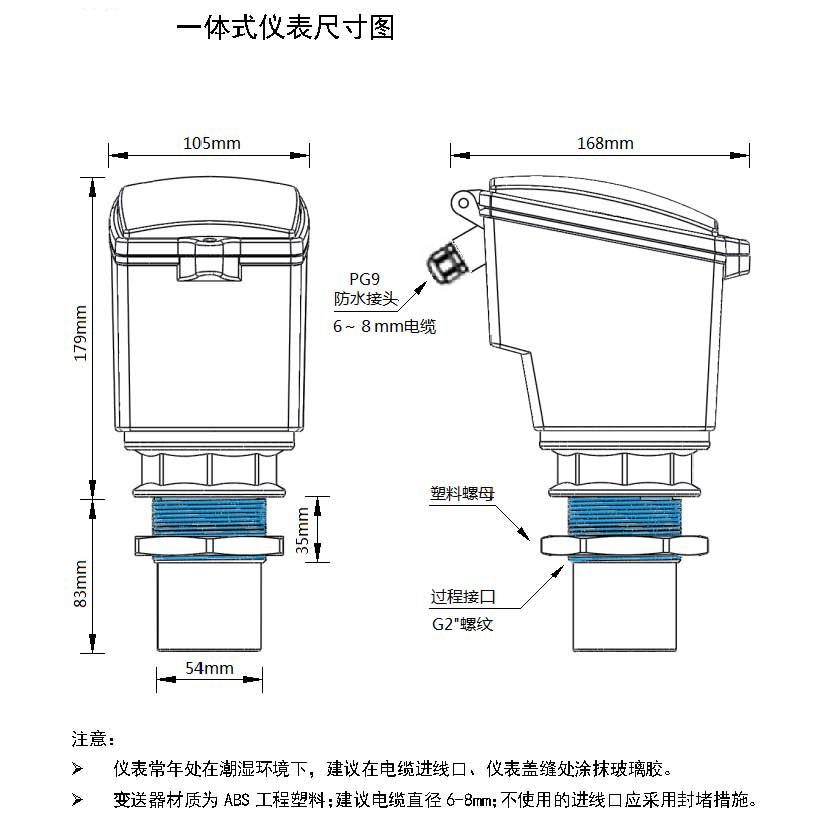

仪表尺寸

  仪表外形尺寸探头尺寸会根据量程的不同而有所改变,若有不同会预先告知)

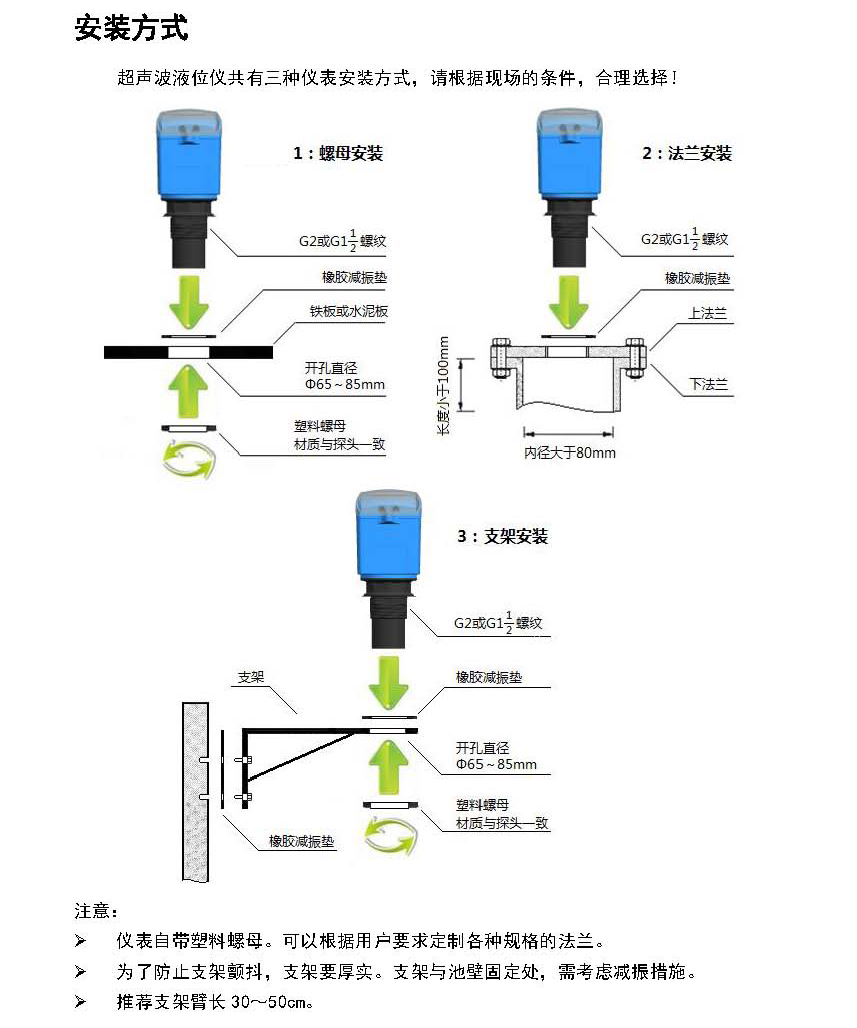

          安装方法:开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径(60mm)的圆孔,将仪表放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。


仪表安装

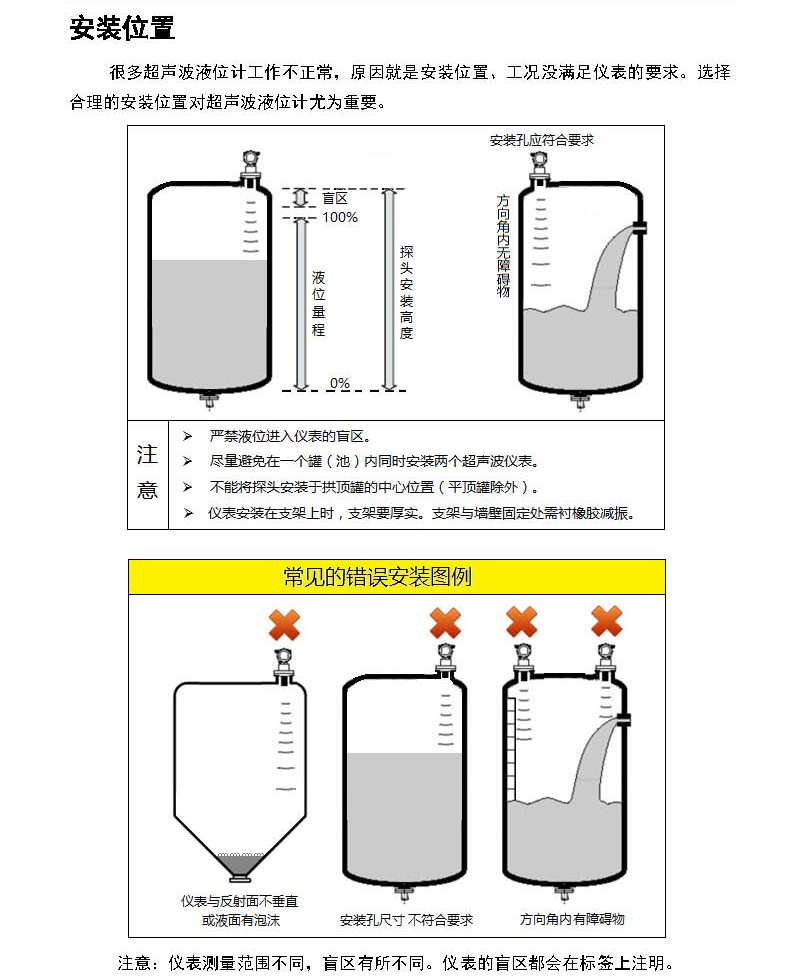

  安装参数含义

       如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H。
       仪表量程指仪表能够测量的距离,安装高度TH应小于量程。
       仪表盲区指仪表在探头附近无法测量的区域,最高液位与探头间距应大于盲区,例盲区为0.3m,则液位与探头间距必须大于0.3m。
       探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿。

       仪表安装原则
       1)探头发射面到最低液位的距离,应小于选购仪表的量程。
       2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
       3)探头的发射面应该与液体表面保持平行。
       4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
       5)若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.3m以上。

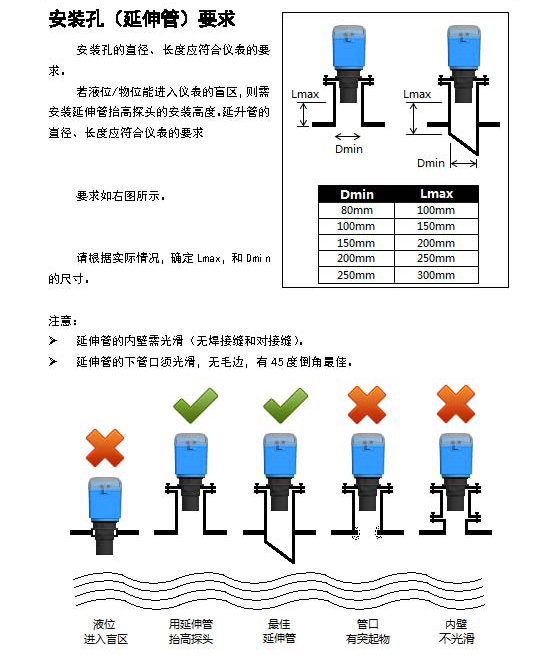

       6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。

       安装注意事项
       1)仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
       2)电线、电缆保护管,要注意密封防止积水。
       3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
       4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。






仪表接线




订货参数表
为帮助您尽快选择合适的产品,请您提供以下信息。
只需将此表格传真给我们,我们将于24小时内与您联系。

应用要求

防爆认证□标准型(非防爆)□本安型(Exia II CT6)□隔爆型(Exd II BT4)
电源□DC 24V(两线制)□DC 24V(四线制)□AC 220V(四线制)
输出□4...20mA□HART□RS485/Modbus
过程连接□G2"螺纹□法兰(尺寸)□支架:
过程连接材质□304SS□316□PVC/PP
探头材质□ABS工程塑料□ETFE防腐
其他要求


工况参数

用途□过程监测□计量
量程□0~10.0m □0~15.0m □0~20.0m □0~25.0m
被测介质名称
被测介质性质□液体
□腐蚀 □搅拌 □挥发 □蒸汽 □泡沫
□波动 □漩涡 □结晶 □粘稠 □易燃易爆
操作压力□常压
介质温度□-20℃~50℃ □20℃~70℃
容器参数□平顶 □拱顶 □锥顶 □敞口 □平底 □锥底 □卧罐
□水泥罐 □金属罐罐高度 mm罐直径: mm
安装方式□顶装□导波管内安装
法兰接管内径: mm高度: mm罐顶厚度: mm
其他特殊工况
