适用介质自来水、污水、胶水、石灰浆液等常温常压液体或浆料
不适用介质固体、高温高压液体
- 产品概况
- 安装应用
- 产品选型

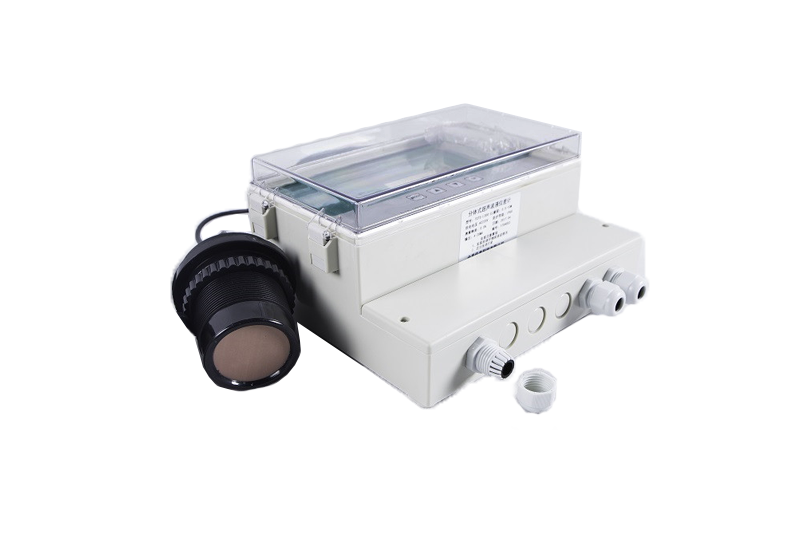

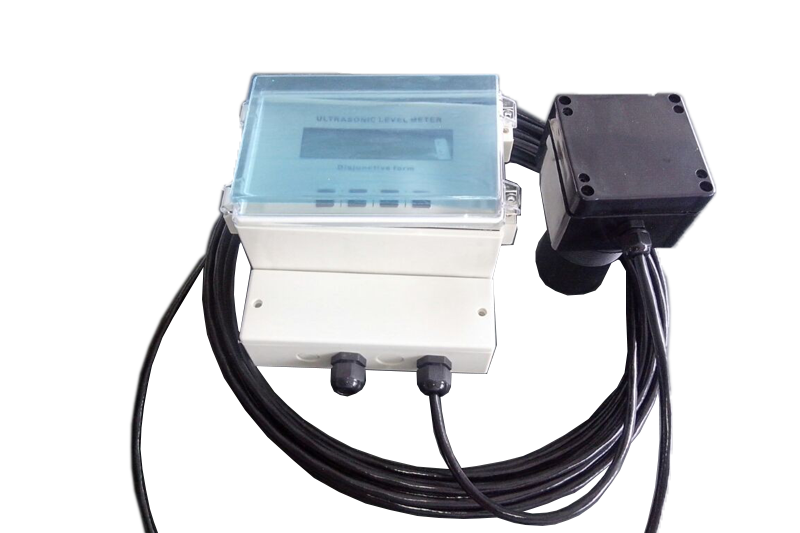

概述
衷心感谢您选购本公司超声波液位计！
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
产品特点
■ 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
■ 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。■ 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
■ 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
■ 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
技术指标
■ 测量范围： 0～15m（根据实测量程选定）
■ 盲 区： 0.25m～0.6m■ 测距精度： ±0.3%FS （标准条件） *
■ 测距分辨率： 1mm
■ 压 力： 1个大气压以下
■ 仪表显示： 自带LCD显示两个液位和液位差值
■ 模拟输出： 4～20mA
■ 数字输出： RS485、Modbus协议或定制协议
■ 控制输出： 4路继电器
■ 供电电压： DC24V/AC220V，防雷装置内置
■ 环境温度： －20℃ ～ ＋60℃
■ 防护等级： IP65
* FS：超声波液位计的量程；标准条件：室内无风环境。

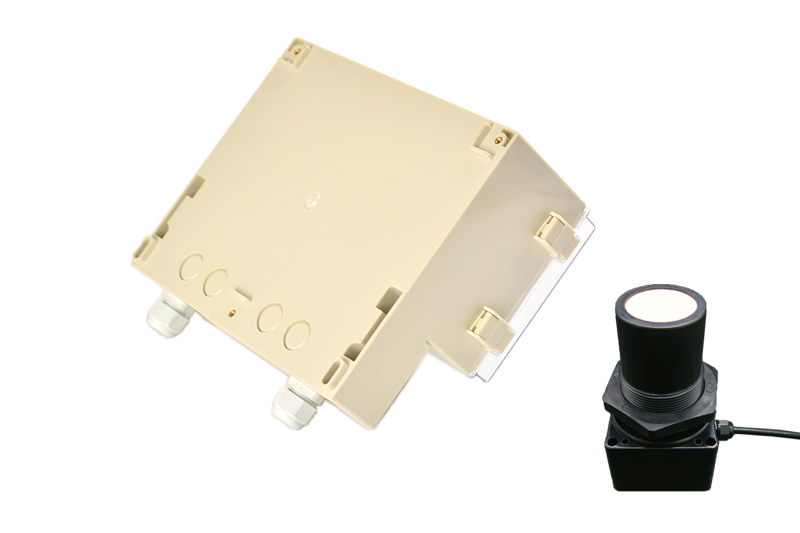

仪表尺寸
仪表外形尺寸
探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）
仪表接线
仪表接线板
打开下盖即可看见仪表的接线板，如下图所示：
 |
探头接线板
打开探头上盖即可见探头接线板，如左图所示：
接线说明
■ 接电源AC220V或DC24V前，请仔细检查电源电压是否正确、以及是否接到相应的接线柱上！
■ RELAYT1～RELAY4为4路开关量，分别对应P03(Relay)菜单中Relay1～Relay4设置；
■ 仪表需要接地时请接最左边接线柱(有接地符号)或Sensor接线柱的G端接大地；
■ Senser为探头接线柱，通过4芯屏蔽线和探头相连；
■ 4芯屏蔽线连接方式如下图所示：
注：探头线一定要屏蔽电缆（例RVVP屏蔽电缆），且其中屏蔽线接Senser的G端
仪表安装
安装参数含义
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例如盲区为0.3m，则最高液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
仪表安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁光滑，探头的安装位置需离开池壁0.3m以上，若池壁不光滑，探头的安装位置需离开池壁0.5m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
安装注意事项
1）建议仪表与大地可靠相连，即最左边接线柱(有接地符号)或Sensor接线柱的G端接大地。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
订货参数表
为帮助您尽快选择合适的产品，请您提供以下信息。
只需将此表格传真给我们，我们将于24小时内与您联系。
应用要求
| 防爆认证 | □标准型（非防爆） | □本安型（Exia II CT6） | □隔爆型（Exd II BT4） | |
| 电源 | □DC 24V(两线制) | □DC 24V(四线制) | □AC 220V(四线制) | |
| 输出 | □4...20mA | □HART | □RS485/Modbus | |
| 过程连接 | □G2"螺纹 | □法兰（尺寸） | □支架： | |
| 过程连接材质 | □304SS | □316 | □PVC/PP | |
| 探头材质 | □ABS工程塑料 | □ETFE防腐 | ||
| 表头型式 | □一体式 | □分体式 | ||
| 其他要求 | ||||
工况参数
| 用途 | □过程监测 | □计量 | |||
| 量程 | □0~10.0m □0~15.0m □0~20.0m □0~25.0m | ||||
| 被测介质名称 | |||||
| 被测介质性质 | □液体 □腐蚀 □搅拌 □挥发 □蒸汽 □泡沫 □波动 □漩涡 □结晶 □粘稠 □易燃易爆 | ||||
| 操作压力 | □常压 | ||||
| 介质温度 | □-20℃~50℃ □20℃~70℃ | ||||
| 容器参数 | □平顶 □拱顶 □锥顶 □敞口 □平底 □锥底 □卧罐 | ||||
| □水泥罐 □金属罐 | 罐高度 mm | 罐直径： mm | |||
| 安装方式 | □顶装 | □导波管内安装 | |||
| 法兰接管 | 内径： mm | 高度： mm | 罐顶厚度： mm | ||
| 其他特殊工况 | |||||
