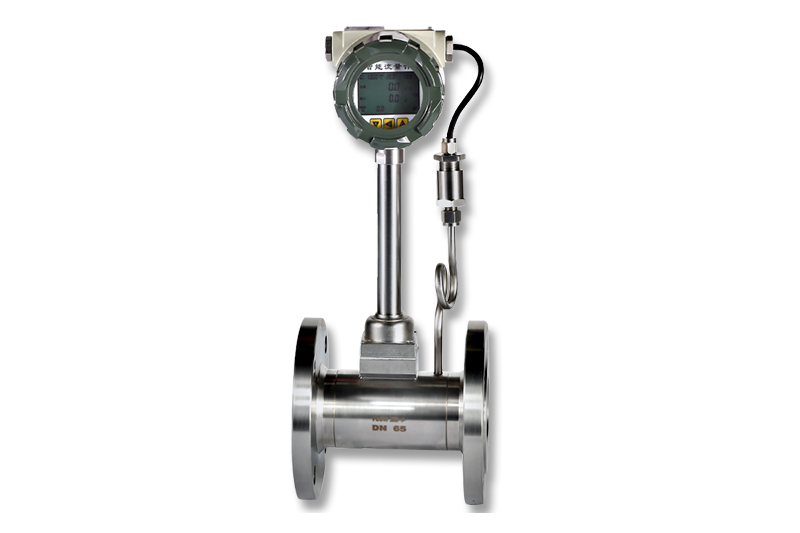

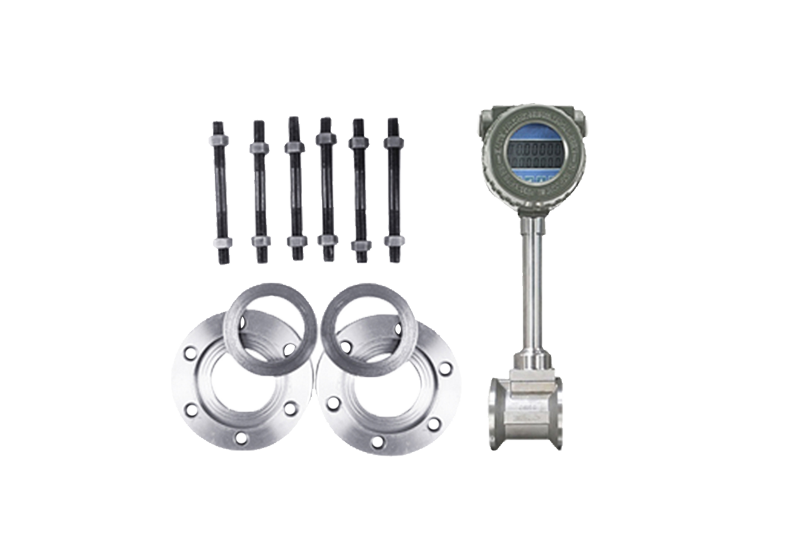

LUGB型智能涡街流量计

适用介质中高流速气体、蒸汽或液体

不适用介质腐蚀性或高粘度液体

LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或者质量流量的体积流量。并可作为流量变送器应用与自动化控制系统中。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型





概述

  LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或者质量流量的体积流量。并可作为流量变送器应用与自动化控制系统中。

  我公司开发生产的涡街流量计系列产品,是在综合吸收国内外先进技术和在多年研发、生产 经验的基础上,精心打造的产 品。该产品具有功能先进、功耗低微、量程比宽、结构简单、压力 损失小、抗震性强、工作稳定、坚固耐用、用途广泛、使用寿命长、便于安装调试等特点。实现 了产品的智能化、标准化、系列化、通用化,确保了产品的质量和美观性。

工作原理

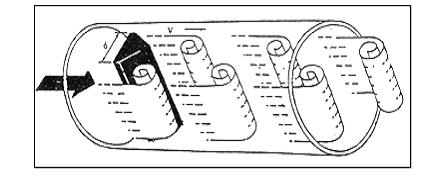

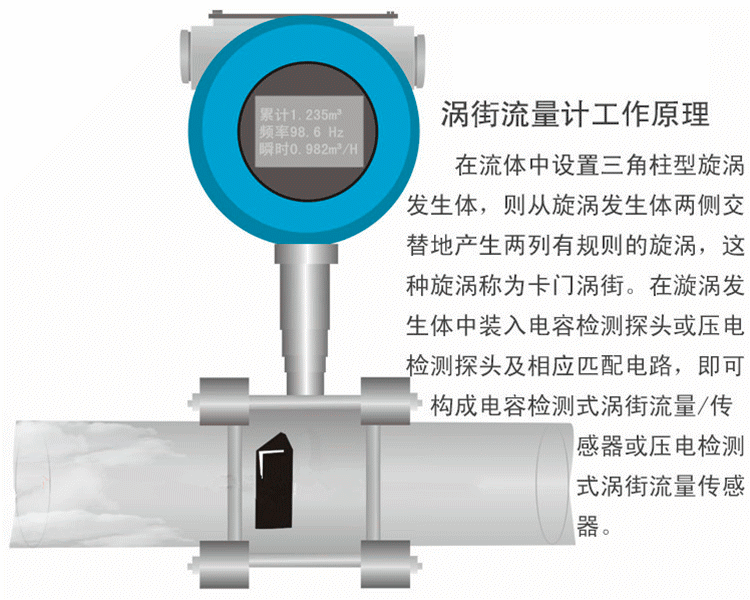

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。


           图(一)


  旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡门涡街原理,有如下关系式:

  f=StV/d

  式中: f-发生体一侧产生的卡门旋涡频率

  St-斯特罗哈尔数(无量纲数)

  V-流体的平均流速

  d-旋涡发生体的宽度

  由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

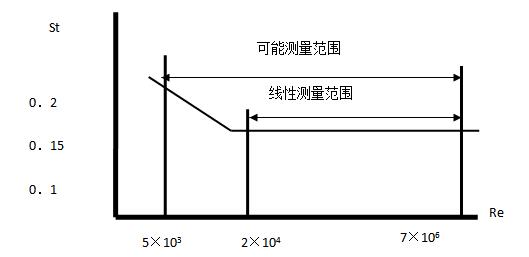

  图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。


图(二)

在曲线表中St=0.17的平直部分,旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

    K=N/Q(1/m³)

式中: K=仪表常数(1/m³)。

           N=脉冲个数

           Q=体积流量(m³)

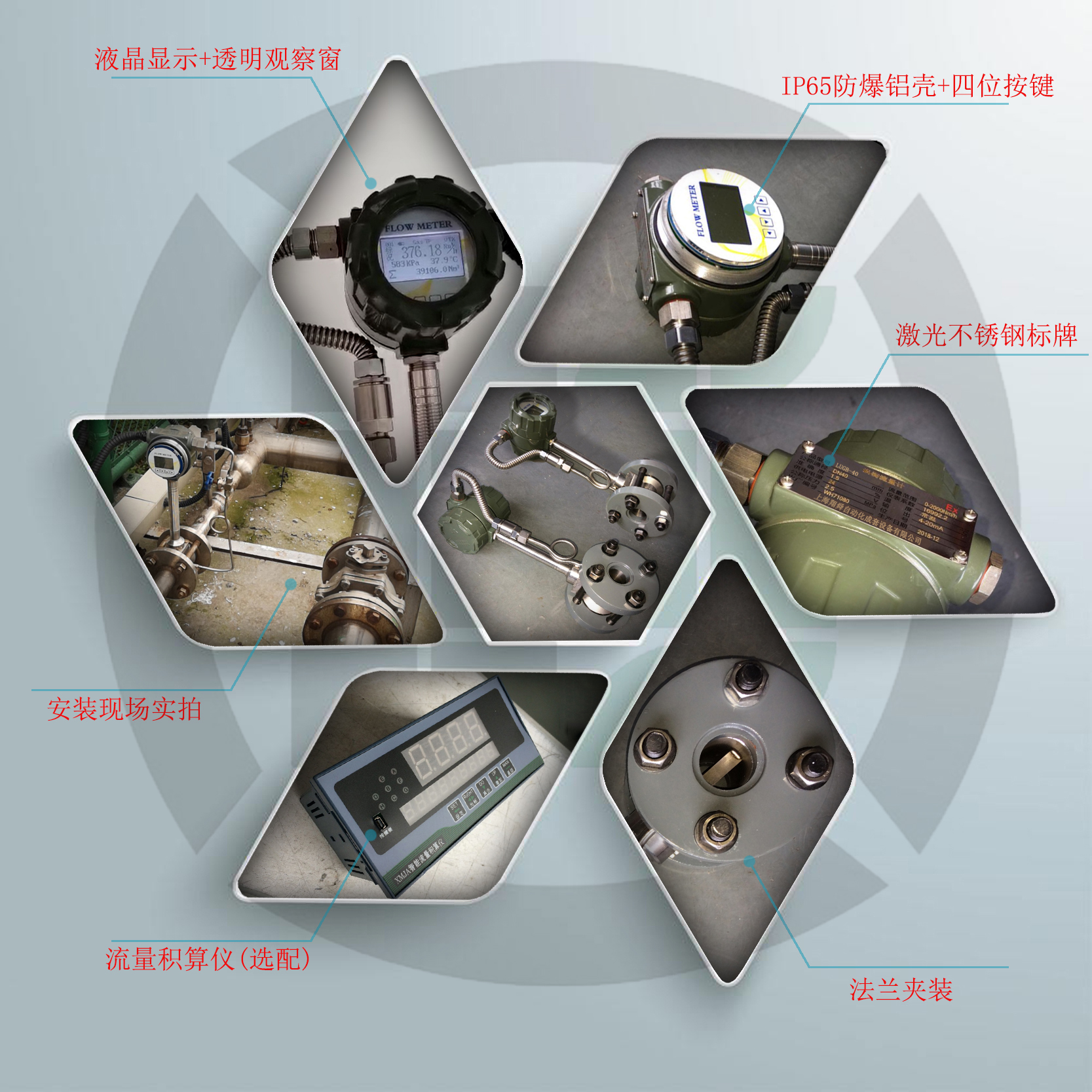

产品特点

  1、先进的电路设计, 电路板同时具有微功耗放大板和电流输出功能, 量程比宽;可达40∶1。

       2、 输出与流量信号对应的4~20mA两线制的电流信号;
       3、同时显示累计流量和瞬时流量;
       4、具有五段非线性修正、小信号切除 、阻尼时间自由设定功能;
       5、 全通用设计,整体体积小,结构紧凑 。适用于不同口径液体和气体介质的流量测量;
       6、先进的人性化设计,操作简便易用。
技术参数
测量介质 液体、气体、蒸汽
 介质温度 常温-40℃~+80℃,高温350℃
 介质压力 1.0MPa,1.6MPa,2.5MPa……32MPa
 基本误差 满管式:±0.5%   ±1.0%,±1.5%。插入式:±2.5%
 量程比 可达40∶1
 流速范围 液体(水)0.2M/S-7M/S, 气体2M/S-70M/S, 蒸汽2-70M/S
 口径N(mm) 满管式:15,25,(32), 45, 50(65), 80, 100, (125), 150, 200, 250, 300
插入式:300……2000
 雷诺数 Re>4000
 阻力系数 满管式:Cd≤2.4,插入式阻力损失忽略不计
 防爆等级 Exd IIC T6 Gb
 环境温度 非防爆场所:-40℃~+55℃,防爆场所:-20℃~+55℃
  供 电 电池供电3.6V+24V DC
 输出信号 频率脉冲信号1-2600Hz,低电平≤1V,高电平≥5V, 变送器:二线制4-20mA
  材 质 1Cr18Ni9Ti




管道式安装

  1. 流体条件:单相流充满整个管道,液体中允许有少量汽泡和固体微粒,气体中允许有少量固体、尘粒和液雾。饱和蒸汽的干度不小于85%。不得有旋转流和脉动流。雷诺数Re>4000。温 度,压力在规定范围内。

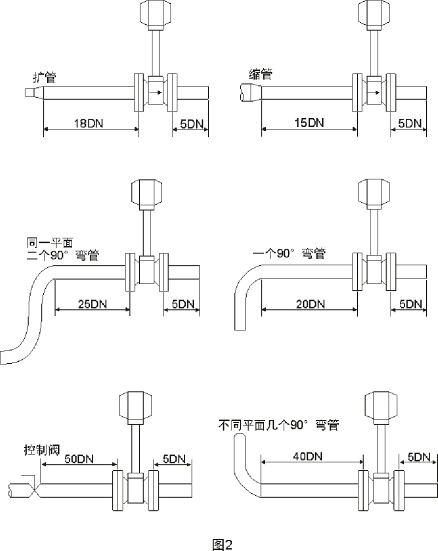

       2. 管道条件:传感器前后应有足够长的圆形直管段,其内径光滑并与通径DN一致。前后直管段视前面状态而变,确保流体为充分发展的流态。详见图2。

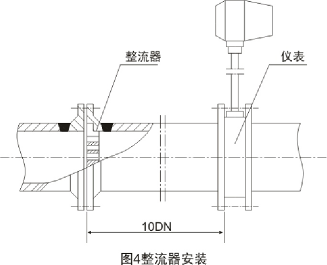

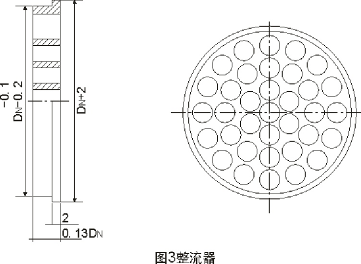

        3. 整流器的安装:场地限制,直管段无法满足,应安装整流器,见图3,是一种非均匀分布多孔整流器,结构简单,成本低,安装方便,阻力损失小,安装见图4。


        4. 安装条件:远离振动源,有振动时在前后直管段2DN处加支架用橡皮减振。传感器通径圆应与前后直管段内径圆保持同心。法兰焊接时,密封夹紧时,管内不得有突出部分。流向应与箭头方 向一致。(高温时推荐2、3、4位置,常温和低温时推荐1位置,垂直管道时选3位置)见图5。

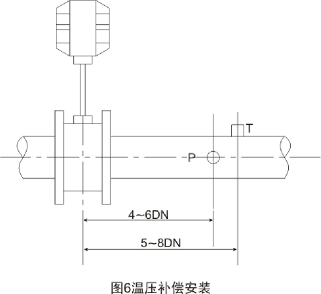

        5. 温度压力补偿安装:P—压力变送器,T—温度传感器,安装在后直管段上,见图6。

        6. 爆炸性场所安装:在搬运或安装时候承受的加速冲击不允许超过2g。安装要求应符合:《中华 人民共和国爆炸危险使用场所电气安全使用规程》规定,仪表必须与电源,信号安全栅配套使 用,或者选用隔爆型传感器(变送器),不得直接与其他供电系统连接。

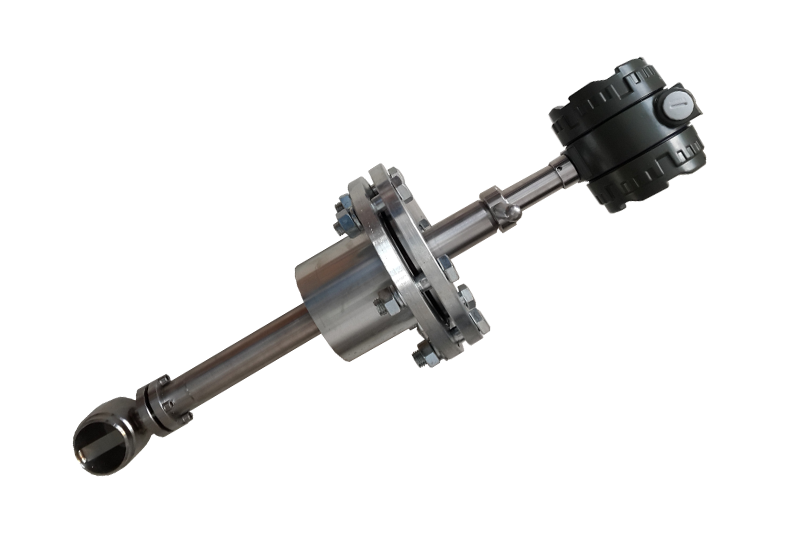

插入式结构与安装

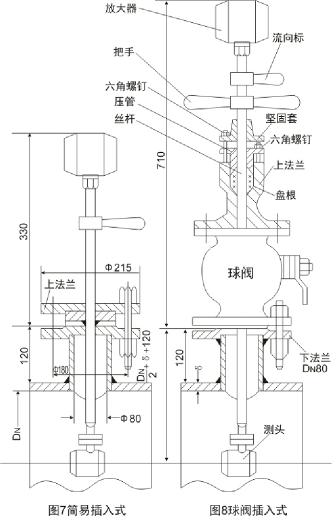

  简易插入式结构见图7。球阀插入式结构见图8,当松动六角螺钉,转动把手将测头提高到球 阀以上时,关闭球阀,实现不断流检修。

       插入式安装的特殊要求:
1.安装见图7、图8。
2.垂直度不大于±5°。
3.测头应插入被测管道的中心位置,其轴线偏离不大于0.02DN。


LUGB智能涡街流量计
公称通径-XXX50表示DN50
测量介质1液体
2气体
3蒸汽
结构形式1法兰安装式
2满管法兰卡装式
3简易插入式
4球阀插入式
5高压型
6防腐型
信号输出类型0无输出
14~20mA
2脉冲
3Hart
4RS485
补偿方式0无补偿
1单温度补偿
2单压力补偿
3温压补偿

温  度
T1常温
T2高温

压  力
P1常压
P2高压

使用环境
1普通环境
2防爆环境
供电方式1内部电池供电,无输出
2电池与外24V双供电
324VDC单供电
流量量程-XXX例:1000表示最大流量为1000m3/h
