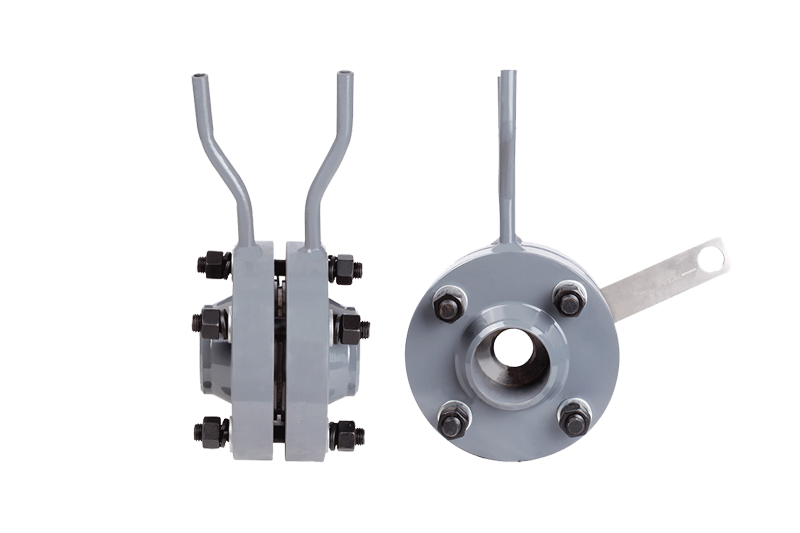

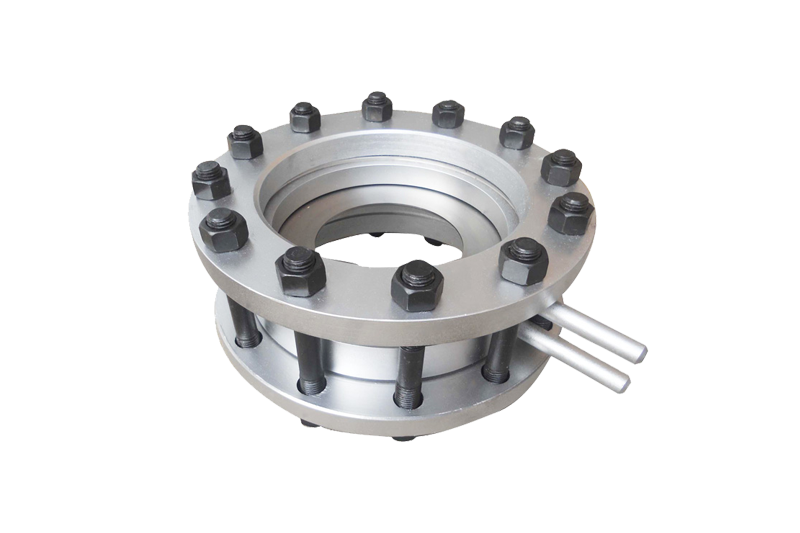

XSLG型孔板流量计

适用介质天然气、蒸汽等气体液体介质

不适用介质腐蚀性或高粘度等气体液体介质

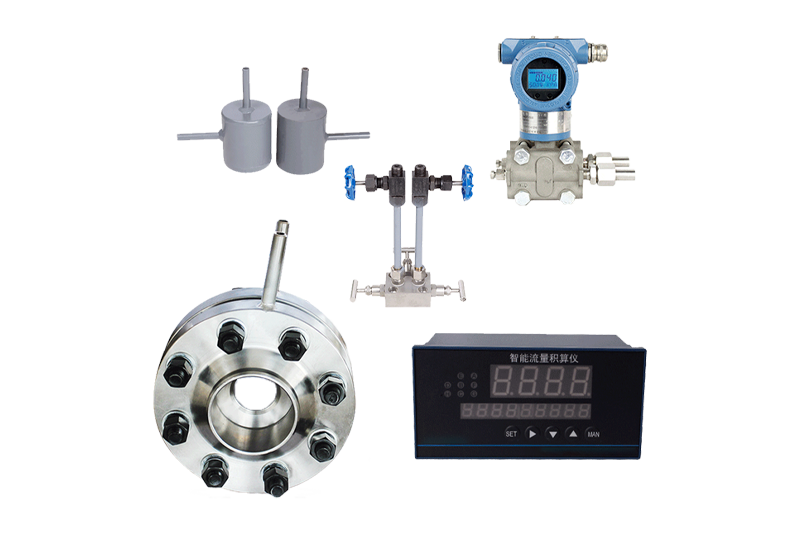

孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。
021-61984464 / 159 2173 8231
在线咨询 在线留言
  • 产品概况
  • 安装应用
  • 产品选型



概述

  孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。

工作原理

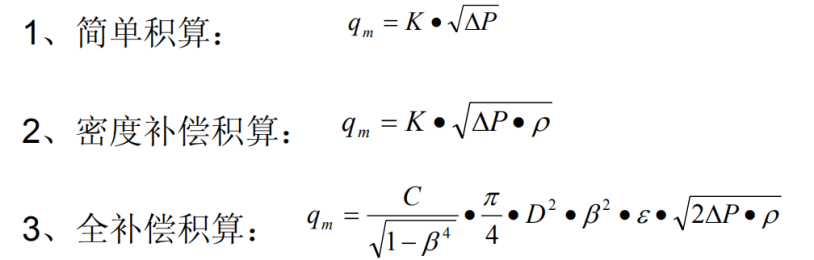

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:



  密度补偿方式:液体不作补偿;气体一般采用理想气

  体状态方程进行补偿;蒸汽采用温度、压力查表进行补偿。

  C和ε采用查表法或分段设置法。C和ε的补偿精度与流量计的量程范围有关。

产品特点

  ▲ 孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉

  ▲ 孔板计算采用国际标准与加工

  ▲ 孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用

  ▲ 标准型节流裝置无须实流校准

  ▲ 一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器

  ▲ 采用优质单晶硅智能差压传感器

  ▲ 高精度,完善的自诊断功能

  ▲ 智能孔板流量计其量程可自编程调整

  ▲ 智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度

  ▲ 具有在线、动态补偿功能外,智能孔板流量计还具有自诊断、自行设定量程

  ▲ 配有多种通讯接口

  ▲ 稳定性高

  ▲ 量程范围宽、最大10:1

  ▲ 高精度:土1.0%

  ▲ 高稳定性:优于0.1%FS

  ▲ 连续工作5年不需调校

  ▲ 可忽略温度、静压影响

  ▲ 耐压20Mpa

技术参数

被测介质

水,蒸汽,油类以及部分压缩气体

测量口径

50-1200

测量项目

石油、化工、冶金、电力、供热、供水

介质温度

-50℃≤t≤550℃

流量测量误差

0.5级、1级

信号形式

4-20mA

供电电源

DC24V

公称压力

PN≤20MPa





安装示意图



安装注意

  (1) 对于新设管路系统,必须先经扫线后再安装标准孔板,以防管内杂物堵塞或损伤标准孔板。
       (2) 安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接,标有“—”的一端应与流体下游管段联接。
       (3) 标准孔板的中心线应当与管道中心线同轴。

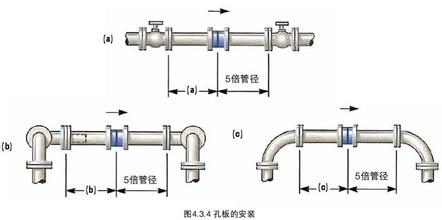

       (4) 孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段,以提高测量精度。

       (5) 在孔板流量计前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
       (6) 引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。
       (7) 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
       (8) 引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。
       (9) 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀,在新装或检修差压变送器时时应特别注意。

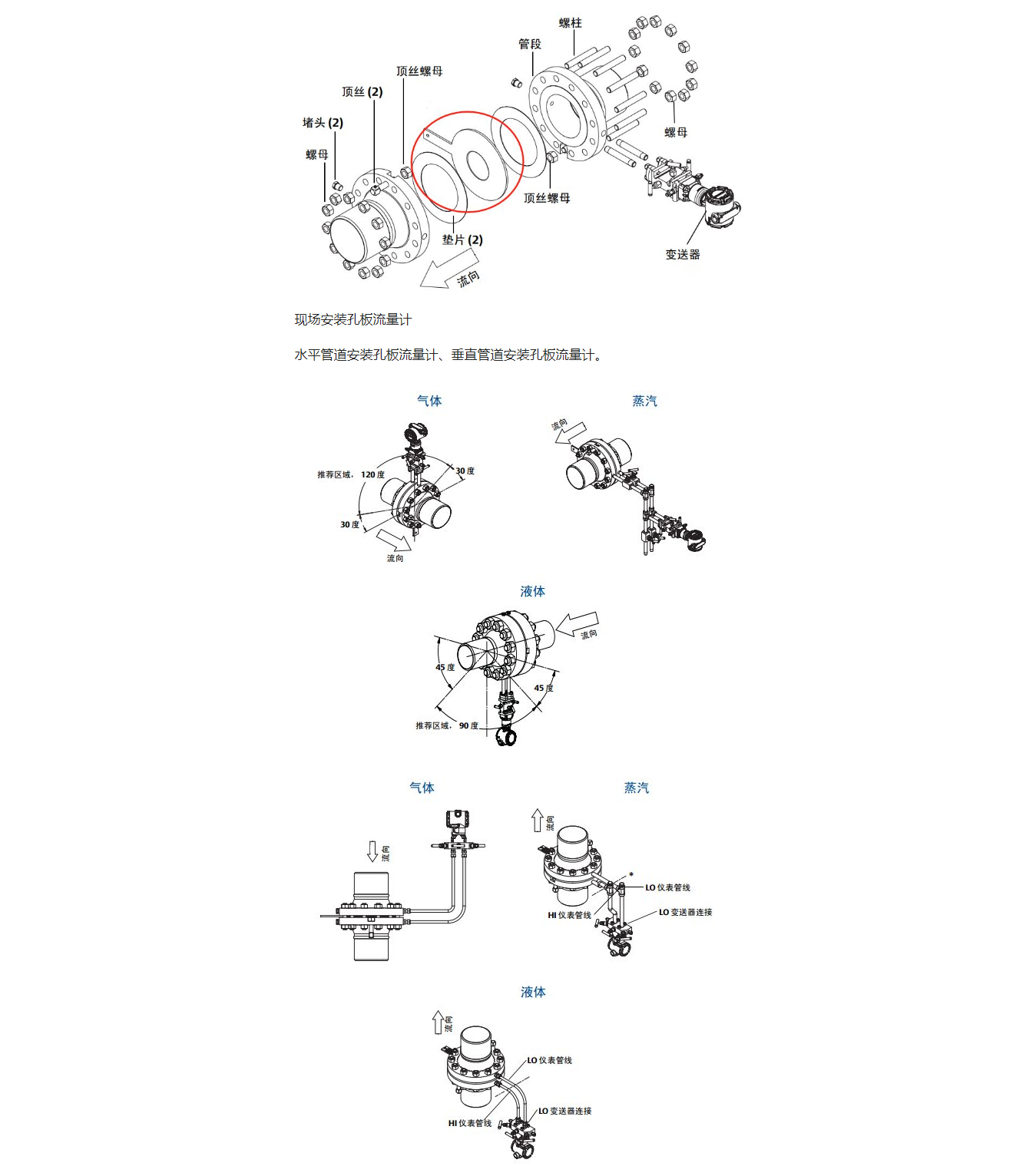

孔板流量计安装图示


型号说 明
XSLG节流装置(一体化孔板流量计)

代号按其结构特征的两大基本分类

K孔板

P喷嘴等

代号公称压力(105Pa)

2.52.5

1010

1616

2525

6464

100100

200200

代号口径(mm)

15~120015~1200mm

代号按其结构形式细分

H标准孔板(环室)

Y标准孔板(法兰)

K标准孔板(钻孔)

IISA 1932喷嘴

L长径喷嘴

W文丘利喷嘴

G经典文丘利管

S双重孔板

Q圆缺孔板

Z锥形入口孔板

R1/4圆孔板

P偏心孔板

N整体(内藏)孔板

X楔形孔板

T不在上述之列的特殊节流装置

代号介质

1液体

2气体

3蒸汽

4高温液体

代号补偿形式

N不带压力、温度补偿

P带压力补偿输出

T带温度补偿输出

Q带压力、温度补偿输出

代号变送器差压量程范围

0微差压量程

1低差压量程

2中差压量程

3高差压量程

代号是否带现场显示

W节流装置传感器

X智能节流装置(流量计)
