概述

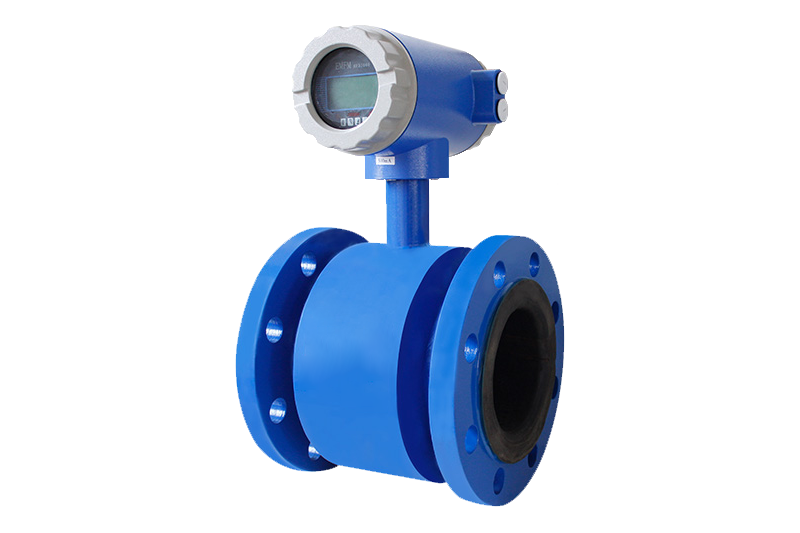

XSLDE智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

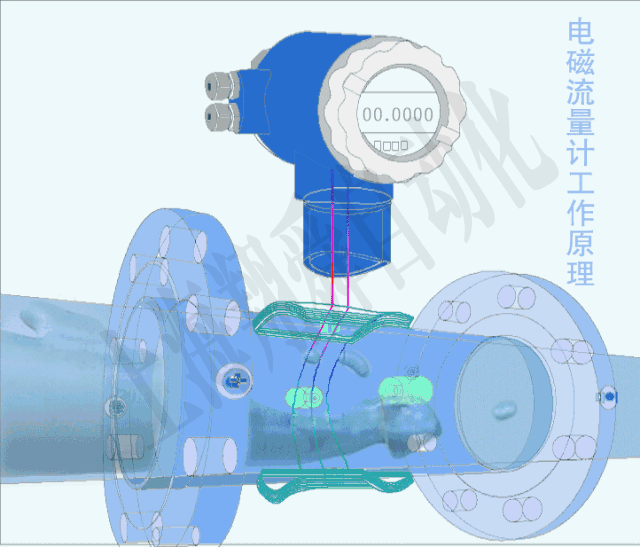

工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

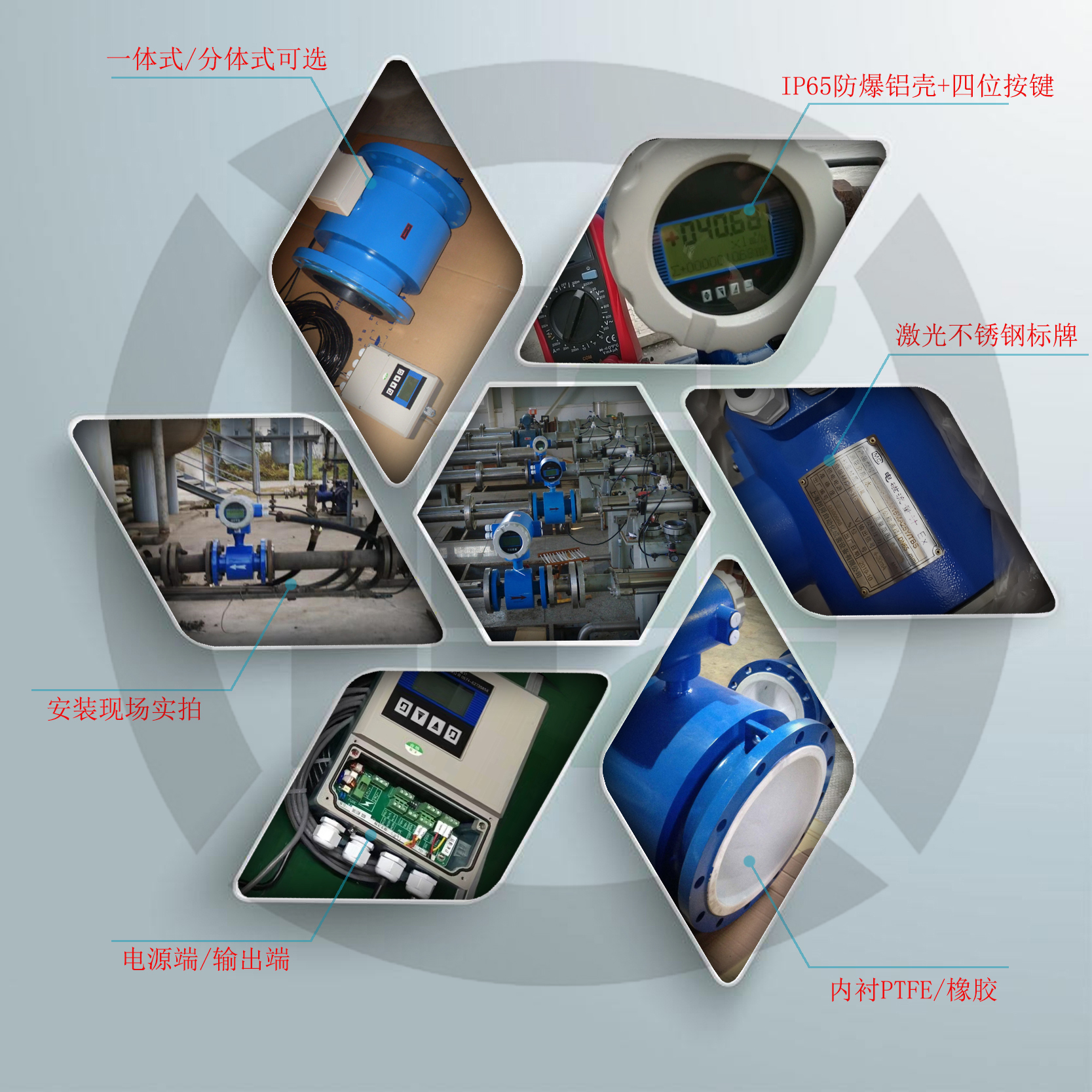

产品特点
★ 低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰信号的影响，性能稳定可靠。
★ 采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量， 使流量计具有小型轻量化的特点。
★ 具有空管自动检测与电路处理功能。
★ 可根据用户实际需求现场在线修改量程。
★ 测量管内无阻流件，因此无附加压力损失。
★ 测量结果与液体的压力、温度、密度、粘度等物理参数无关。
★ 直管段相对要示求较短。
★ 使用方便,安装后只需接上电源, 不需其它任何操作，即可输出标准信号，便于非专业人员使用。
技术参数
衬里及公称通径DN（mm）：
橡胶衬里：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800，900，
1000，1200，1400，1600，1800，2000，2200
四氟衬里：3，6，8，10，15，20，25，32，40，50，65，80，100，125，200，250，300，350，400，450，
500，600，700，800，900，1000，1200，1400，1600，1800，2000，2200
注：特殊规格可订制
测量误差：±0.5%、±1.0%、±1.5%
被测介质温度：氯橡胶衬里：-20℃~+65℃，聚四氟乙烯：-30℃~+130℃,
聚氯脂橡胶：-20℃~80℃，聚丙烯：-20℃~100℃
1000，1200，1400，1600，1800，2000，2200
四氟衬里：3，6，8，10，15，20，25，32，40，50，65，80，100，125，200，250，300，350，400，450，
500，600，700，800，900，1000，1200，1400，1600，1800，2000，2200
注：特殊规格可订制
测量误差：±0.5%、±1.0%、±1.5%
被测介质温度：氯橡胶衬里：-20℃~+65℃，聚四氟乙烯：-30℃~+130℃,
聚氯脂橡胶：-20℃~80℃，聚丙烯：-20℃~100℃
环境温度：-25℃~+45℃
相对湿度：5%~95%
额定压力：常规型DN3~DN80 4.0MPa DN1200~DN2000 0.6MPa DN100~DN150 1.6MPa
DN200~DN1000 1.0MPa DN2200 0.25MPa
相对湿度：5%~95%
额定压力：常规型DN3~DN80 4.0MPa DN1200~DN2000 0.6MPa DN100~DN150 1.6MPa
DN200~DN1000 1.0MPa DN2200 0.25MPa
高压型：压力可达42MPa
流速范围：0.1~12m/s(精度流速范围0.5~10m/s)
电导率：被测流体导率不小于5μs/cm
输出信号及负载电阻：0~10mADC，0~1000Ω 4~20mADC，0~500Ω
串行通讯：可选RS232或RS485，脉冲输出上限5000CP/S；脉冲当量为0.0001~1.0m3/CP；
脉冲宽度：自动设置20ms或方波
电导率：被测流体导率不小于5μs/cm
输出信号及负载电阻：0~10mADC，0~1000Ω 4~20mADC，0~500Ω
串行通讯：可选RS232或RS485，脉冲输出上限5000CP/S；脉冲当量为0.0001~1.0m3/CP；
脉冲宽度：自动设置20ms或方波
电极材料：含钼不锈钢（M02Ti）、钛（Ti）、钽（Ta）、哈氏合金（HB、HC）、铂（Pt）
防护等级：标准IP65、IP67、可选IP68
直管段长度：上游≥10DN，下游≥5DN
连接方式：管道法兰连接，符合标准：GB9119-2010
功 耗：＜25W
供电电源：220VAC±10%，50Hz±5%、24VDC直流供电
安装场所的选择
为保证电磁流量计工作可靠稳定，在选择安装位置时应注意以下几方面的要求：
（1）尽量避开铁磁性物体及具有强电磁场的设备（大电机、大变压器等），以免磁场影响传 感器的工作磁场和流量信号。
（2）应尽量安装在干燥通风之处，不宜在潮湿、积水的地方安装。
（3）应尽量避免日晒雨淋，避免环境温度高于50℃及相对湿度大于95%的场所。
（4）在流量计附近应有充裕的空间，便于安装和维护。
（5）电磁流量计应安装在水泵后端，决不能在抽吸侧安装，阀门应安装在流量计下游侧。
传感器在工艺管道安装
（1）测堵管在任何时刻必须完全注满介质，即电磁流量计不能在不满管或空管的情况下正常 工作。在介质不满管进，可采用抬高流量计后端出水管高度的方法使介质满管，避免不满管及气 体附着在电极上。
（2）管道内有真空会损坏流量计的内衬， 需特别注意。
（3）流动的正方向应与流量计上箭头所指 的正方向一致。
（4）流量计既可在直管道上安装，也可在 水平或倾斜的管道上安装，但要求二电极的中 心连线处于水平状态。
（5）对于液、固两相流体，最好采用垂直安装，使被测介质自下而上流动，可使流量计衬里 磨损均匀，延长使用寿命。
（6）在管道法兰附近确保有足够的空间，以便安装和维护。
（7）若测量管道有振动，在流量计的两侧应有固定的支座。
（8）测量介质为重污染液体的，在旁路管道安装流量计本体，不中断工艺运行，即可排空与 清洗。
（2）管道内有真空会损坏流量计的内衬， 需特别注意。
（3）流动的正方向应与流量计上箭头所指 的正方向一致。
（4）流量计既可在直管道上安装，也可在 水平或倾斜的管道上安装，但要求二电极的中 心连线处于水平状态。
（5）对于液、固两相流体，最好采用垂直安装，使被测介质自下而上流动，可使流量计衬里 磨损均匀，延长使用寿命。
（6）在管道法兰附近确保有足够的空间，以便安装和维护。
（7）若测量管道有振动，在流量计的两侧应有固定的支座。
（8）测量介质为重污染液体的，在旁路管道安装流量计本体，不中断工艺运行，即可排空与 清洗。
（9）安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。
入口出口直管段长度
入口直线管段最少10×DN长，有条件的情况下建议15×DN长，出口管道最少5×DN长（DN为测量管内径），距离从电极轴线处开始计算。
为改善涡流与流场畸变的影响，增加入口与出口直管段的长度或安装整流器。在流量计上游侧，若有阀门、弯头、三通水泵等扰流件，前置直管段应大于20DN.
通常不需要零设定。但为了检查，在完全注满介质的测量管中，应建立零流速，所以在流量 计的下游需安装截止阀。 测量不同液体的混合介质时，混合点与流量计之间的距离最少要有30DN长度，否则显示可能不稳定。
电磁流量计的吊装及搬运
安装建议
为了避免夹附气体所引起的测量误差以及由真空引起对PTFE和橡胶衬里的损害，请参照如下 所示的位置安装流量计：
| 智能电磁流量计 XSLDE 管道口径 -XXXX以毫米为单位 电极形式 -1 标准固定式 -2 刮刀式 -3 可拆卸更换式 电极材质 0 不锈钢 1 铂/Pt 2 哈氏B/HB 3 钽/Ta 4 钛/Ti 5 哈氏C/HC 内衬材料 3 氯丁橡胶 5 聚四氟乙烯 额定压力 -XX 以MPa为单位（如0.25/0.6/1.0/1.6/2.5/4.0） 工作温度 E <80℃ H <180℃ 接地环 -0 无接地环 -1 有接地环 防护等级 0 标准IP65 1 定制IP68 转换器形式 0 一体式 1 分体式 通讯 0 无（默认4-20mA） 1 RS485 2 HART 3 PA总线 4 FF总线 外壳材质 表体法兰材质： 配对法兰 供电
|
