适用介质水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体
不适用介质气体、粉体、浆料等介质
- 产品概况
- 安装应用
- 产品选型
a
概述
TUF-2000系列超声波流量计/热量表是一款高防护可靠性的仪表，按照JJG1030-2007超声波流量计检定规程推出的新产品，产品采用超声波时间差原理测量流量，可实现DN15~DN6000管道流量测量。
该系列产品具有测量精度高, 抗干扰能力强, 工作稳定可靠，接口丰富等优点。流量计的每个零部件都是按照IP68防护等级标准设计, 可适用恶劣的工作环境。
工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式：
其中：
θ 为声束与液体流动方向的夹角 M,为声束在液体的直线传播次数
D 为管道内径 Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown
产品特点
1、每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好；
2、测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%；
3、隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上；
4、带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号；
5、路4-20毫安模拟输出可作为流量/热量变送器；
6、2路3线制PT100电阻信号输入可作为热量表；
7、3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用；
8、带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等；
9、污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量；
10、超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器；
11、具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备；
12、流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出；
13、硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择；
14、MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议；
15、日累计可记录前64天，月累积前32个月（2年），并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出；
16、16次上断电时间流量计记录。数据都可以通过MODBUS协议读出；
17、定时打印、数据输出功能，自动显示下次打印输出的时间，22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录；
18、OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒；
19、带有键盘显示器并行接口，连接显示组件可组成简易流量计；
20、串口键盘显示组件可直接连接在串口上，参数设置完成后即可带电拔插；
21、具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别；
22、具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动；
23、单一24V直流电源工作，工作电流小于50毫安。（在不连接显示器，蜂鸣器不鸣响的条件下）。

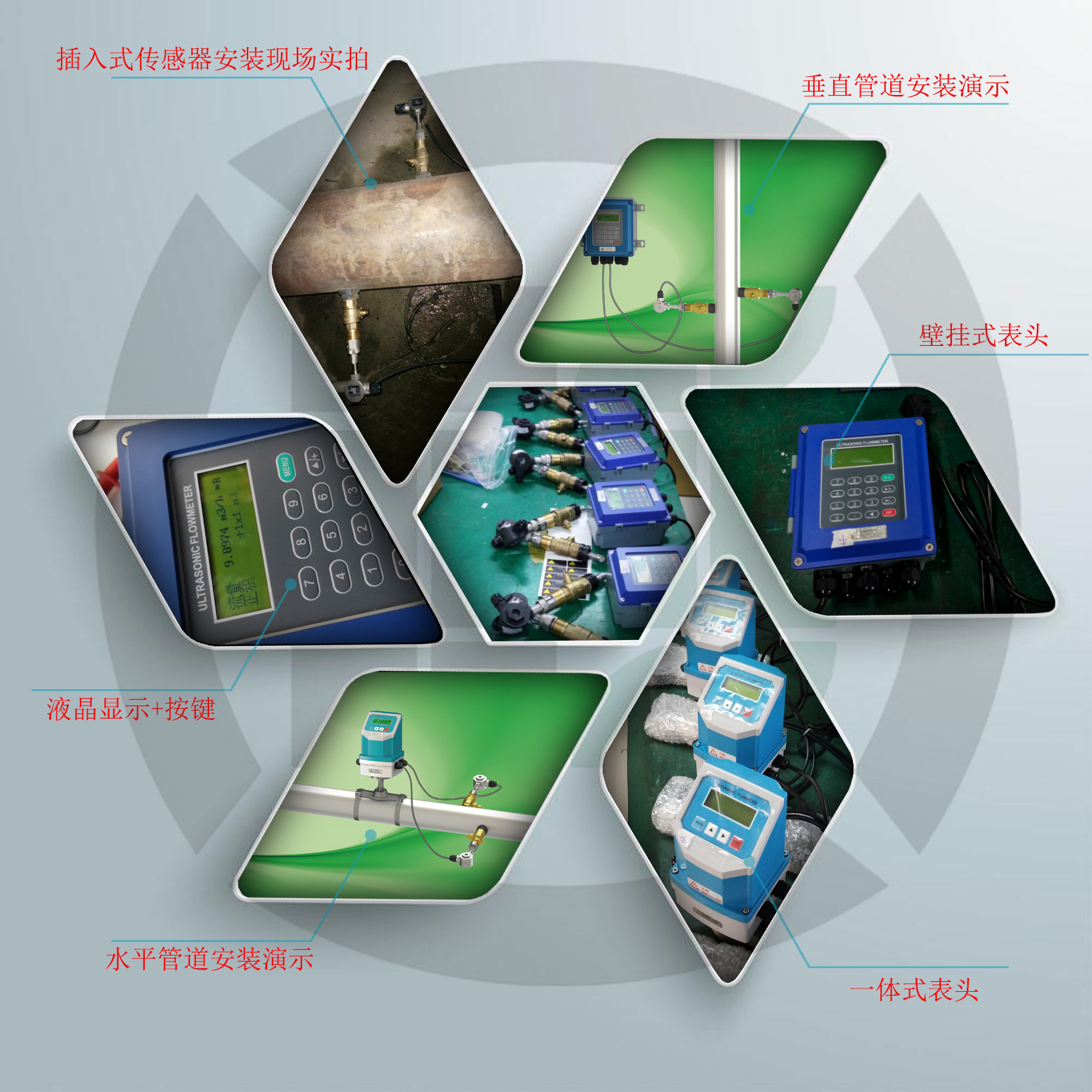

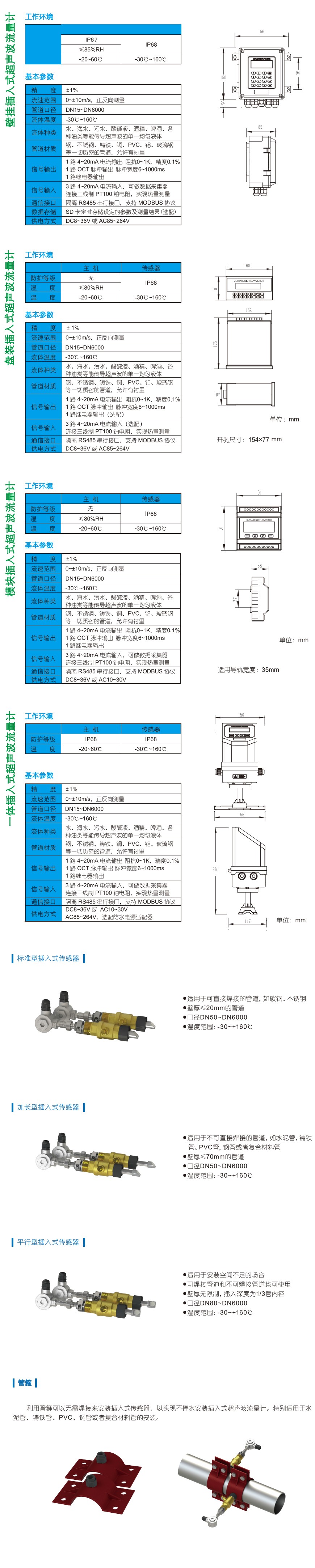

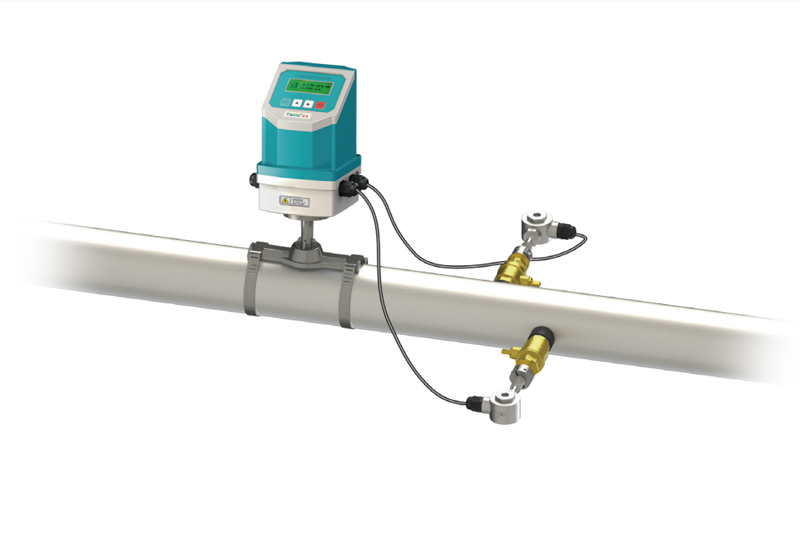

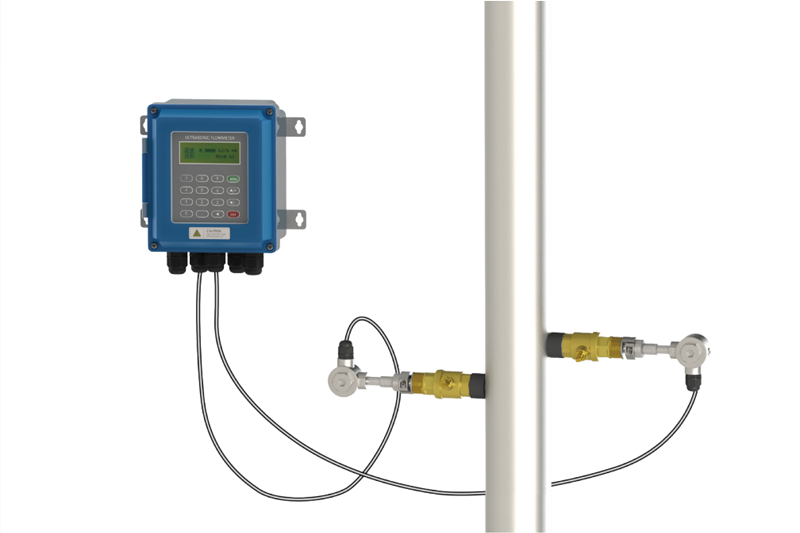

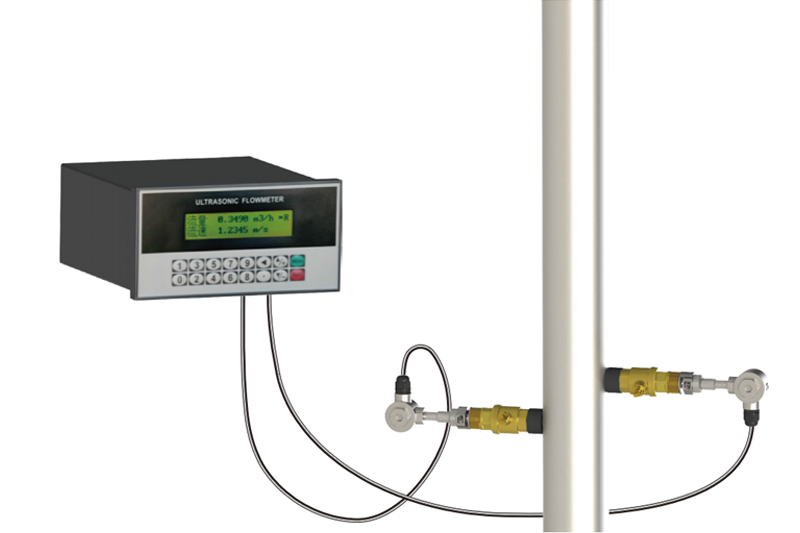

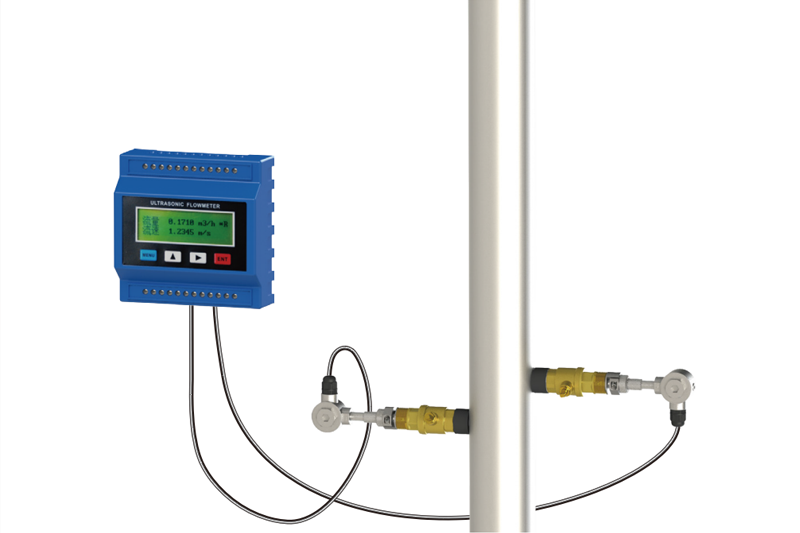

技术参数
满管要求
为保证测量精度和稳定性，测量点的流体必须充满管段（否则测量值会偏大或 者不能测量）。所以应满足下列条件： 两个传感器应该安装在管道轴面的水平方向上，在如图2 所示范围内安装，以 防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
稳流要求
稳定流动的流体有助于保证测量精度，而流动状态混乱的流体会使测量精度难 以得到保证。
满足稳流条件的标准要求： 1．管道远离泵出口、半开阀门，上游10D，下游5D（D 为外管径）； 2．距离泵出口、半开阀门30D。
达不到稳流条件的标准要求，下列情况也可以尝试测量： 1．泵出口、半开阀门和安装点之间有弯头或者缓冲装置； 2．泵的入口、阀门的上游； 3．流体的流速为中、低流速。（低流速：流速<1m/s；中流速：流速为1-2m/s；高流速：流速＞2m/s）
下列情况很难保证稳流，安装时需慎重。
1．距离泵出口、半开阀门直管段不能保证10D，且没有弯头等缓冲装置；
2．距离泵出口、半开阀门直管段不能保证10D，流速较高；
3．垂直向下流动，斜向下流动；
4．下游距离管道敞开出口处小于10D。
注：判断稳流如有困难，可用便携式超声波流量计进行实际测量，观察信号情况。
结垢
管内壁结垢会衰减超声波信号的传输，并且会使管道内径变小。所以管内壁结垢的管 道会使流量计不能正常测量或影响测量精度。因此，要尽量避免选择管道内壁结垢的地方 作为安装点。如果无法避开结垢的安装点，可采取下列措施消除或减小管道内壁结垢的测量的影响。
1．更换一段测量点的管道。
2．用锤子用力敲击测量点的管道直到测量点的信号明显增大。
3．选用Z法测量，并把结垢设置为衬里以取得更好的测量精度。
