概述
衷心感谢您选购本公司超声波明渠流量计！

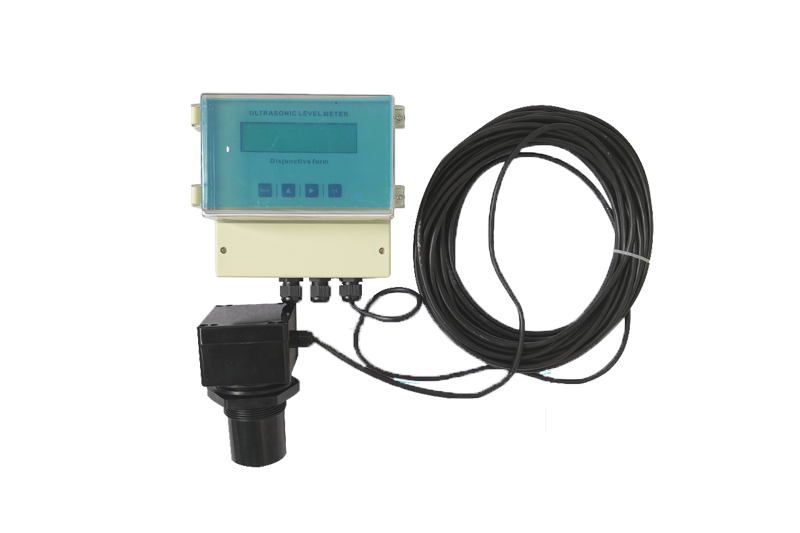

本仪表可直接显示瞬时流量及累计流量，内置EEPROM数字存储器，停电后确保数据不丢失。本仪表内置多种不同算法，可与各种国家标准堰或槽配套，可广泛用于各类水质排放总量的计量或监测，测量结果不受水质的影响。本仪表可同各种系统互连，可通过GPRS无线模块实现工业的远程监测、控制。产品特点
■ 采用ABS防水外壳，分体安装；防护等级IP65
■ 可显示瞬间流量、累计流量、液位■ 4～20mA电流输出瞬间流量，RS485/ModBUS输出瞬间流量、累计流量、液位
■ 具有断电存储功能
■ 可通过ModBus远程设置仪表参数
■ 自带4～20mA电流模拟、RS485诊断功能
■ 内部集成温度传感器，实时对声速进行温度补偿
■ 自动检测现场电气干扰，并进行干扰抑制；提供报警电流输出功能
■ 非接触测量，寿命长

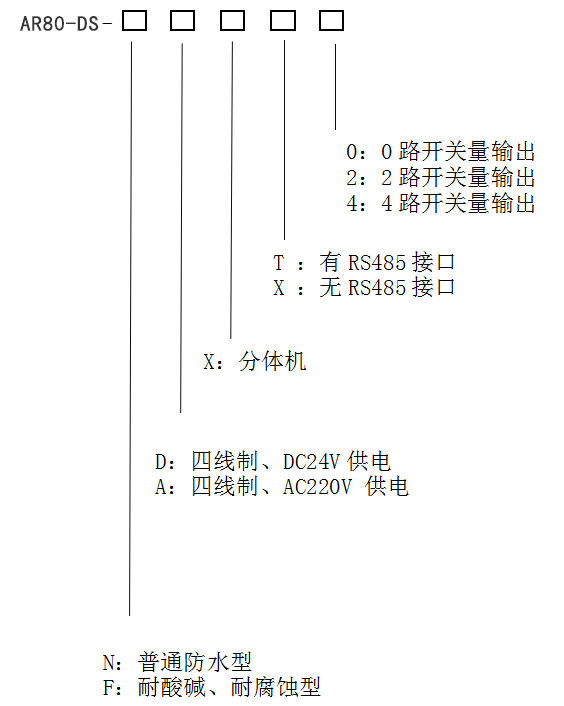

技术指标
| 内 容 类 型 | 四线制 | |
| 分体式 | ||
| 测量范围 | 瞬间流量 | 0.1×10- 3 ～120000 m3/s |
| 液位 | 0.35m～3.000m | |
| 测量精度 | 流量 | 三角堰1～5% / 矩形堰3～5% / 巴歇尔槽2～3% |
| 液位 | ±0.3%FS*（标准条件*） | |
| 累计流量 | 4000000000m3 | |
| 盲 区 | 0.35m | |
| 压 力 | 3个大气压以下/海拔2000米以下 | |
| 仪表显示 | 显示瞬时流量和累计流量、液位 | |
| 供电电源 | DC18～36V / 100mA 或AC85～265V / 3W | |
| 输出 | 模拟电流 | 1路4～20mA电流，负载小于500欧姆 |
| 数字信号 | 1路RS485/ModBus协议 | |
| 开关量 | 2～4路开关量（选配） | |
| 温度 | 环境 | －20℃ ～ ＋60℃* |
| 过程 | －20℃ ～ ＋90℃（超过＋60℃需在订购时注明要求） | |
| 接口 | 电气 | PG11防水接头 |
| 过程 | G2” | |
| 材质 | 变送器 | ABS |
| 探头 | 防水ABS / 防腐蚀ETFE / 定制PTFE | |
| 防水等级 | IP65 | |
| 防爆等级 | 无 | |
| 过程压力 | 0.8～3bar / 海拔小于2000米 | |
* 环境温度在－40℃～ －20℃时，液晶无法正常显示，但仪表能工作。液晶可恢复。
仪表尺寸
仪表外形尺寸

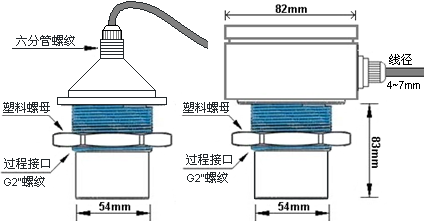

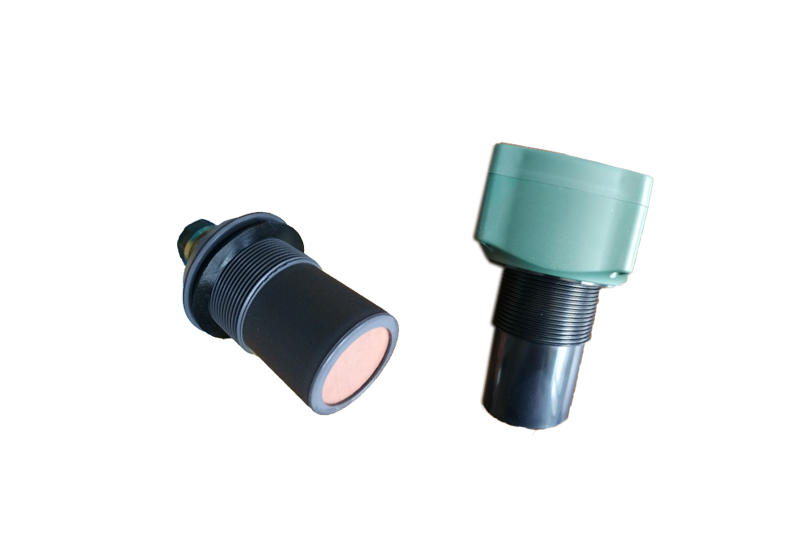

探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）
仪表接线
仪表接线板
打开下盖即可看见仪表的接线板，如下图所示：
 |
探头接线板
打开探头上盖即可见探头接线板，如左图所示：
接线说明
■ 接电源AC220V或DC24V前，请仔细检查电源电压是否正确、以及是否接到相应的接线柱上！
■ RELAYT1～RELAY4为4路开关量，分别对应P03(Relay)菜单中Relay1～Relay4设置；
■ 仪表需要接地时请接最左边接线柱(有接地符号)或Sensor接线柱的G端接大地；
■ Senser为探头接线柱，通过4芯屏蔽线和探头相连；

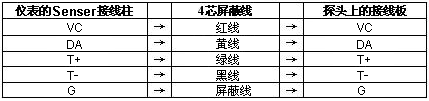

■ 4芯屏蔽线连接方式如下图所示：
注：探头线一定要屏蔽电缆（例RVVP屏蔽电缆），且其中屏蔽线接Senser的G端
仪表安装

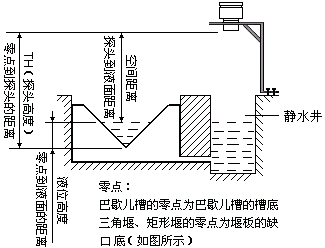

如下图，探头可安装在堰槽上游或静水井上方，仪表安装好后需进行一些参数设置：
1、根据现场选择堰槽类型，巴歇尔槽和三角堰直接选择即可，矩形堰和其他堰参数我公司会随仪表告知。
3、4—20mA设置中设置20mA对应最大流量。
4、根据现场设置其他相关参数（具体见仪表调试）。
安装注意事项
1）建议仪表与大地可靠相连，即最左边接线柱(有接地符号)或Sensor接线柱的G端接大地。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
堰槽、堰板
堰槽、堰板制作要求：
建议使用玻璃钢或不锈钢等制作堰或槽。三角堰、矩形堰堰口尺寸要准确，朝向进水一侧表面要光滑；巴歇尔槽喉道部分尺寸要准确，槽内表面要光滑。
如果附件中所有的堰槽、堰板都不能满足现场的条件，请把出现了什么原因、现场的具体情况、有什么要求通过传真、E_mail、电话的方式通知我们，我们争取在第一时间给出合理的建议。
