孔板流量计在管道安装时需要符合的条件有哪些
发布时间：2019-01-12 19:38

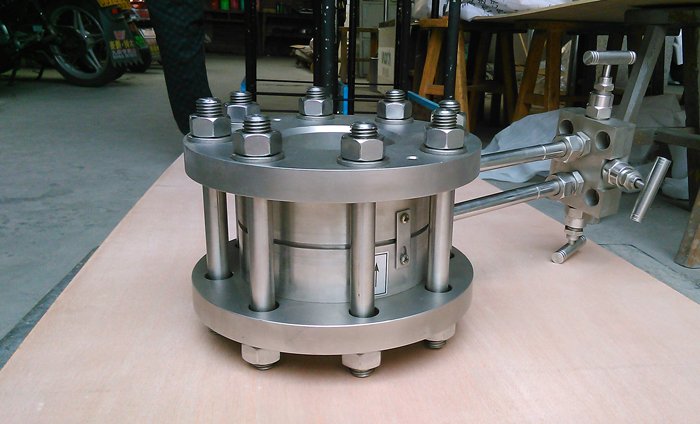

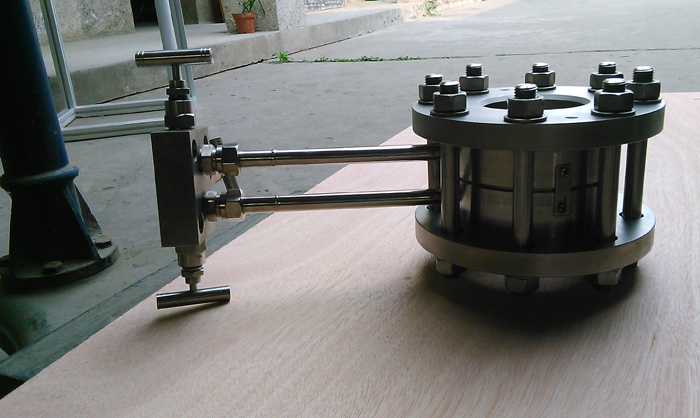

孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。
2、测量管内应当满足表面清洁，没有凹陷和沉淀物，相对。

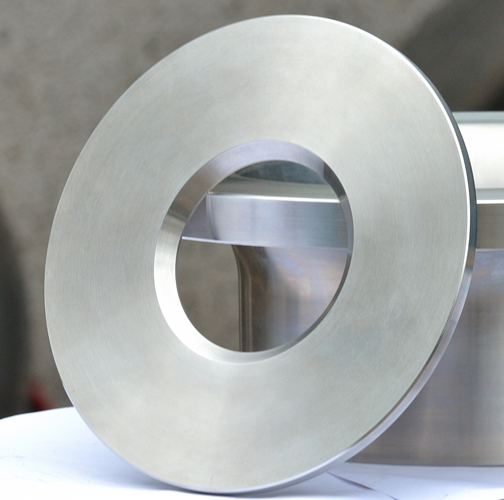

3、在测量管中安装孔板时，开孔周限于测量管轴线同轴，孔板上游侧端面与管道轴线垂直，垂直度小于±1%。
4、安装时应配有一段测量管，至少保持前10DN、后5DN的等径直管段，以提高测量精度。
5、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
7、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，应当时加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
8、引压管路内应当始终保持单相流体状态。
