涡街流量计在苏州某电子厂氮气管道流量测量
发布时间：2019-03-20 10:38
仪表名称：涡街流量计
仪表参数：标准型，分体式，24VDC供电，测量介质:氮气，常温，工作压力1.6MPa以内，流量范围:0~2000Nm³/h，选用DN40RF PN16碳钢法兰安装，带温压补偿，管道口径DN40，主体材质不锈钢304，法兰夹装式安装，压铸铝壳，带显示和按键，带累积流量和瞬时流量带15米缆线。
应用工况：每天用气量为13000Nm³/h，24小时不间断流量，管道压力约830KPa，前后阀门为球阀，温度基本上为室温约17℃。
服务时间：2019年3月17日
客户反馈问题：瞬时流量时有时无，经常在0~300Nm³/h之间变动，经检测氮气无泄漏或密封不严等问题，前后阀门全开，返厂重新标定后还是同样问题。
现场排查结果：
1、仪表专工不在现场，由检修工人陪同处理，据仪表现场安装情况及仪表的流向箭头判断，流量计前段直段15D内有变径，有温度传感器和压力传感器、球阀等干扰因素，仪表各项设置参数正常，但是瞬时流量显示确实时有时无，经常在0~300Nm³/h之间变动，初步判断直管段长度不满足要求产生气体扰流，从而使瞬时流量出现大范围波动。
2、技术跟专工电话沟通后，专工到现场谈到介质流向问题，发现介质流向与仪表箭头指示相反！竟然仪表安装时候没人注意仪表箭头，我方技术人员测算后发现纠正原错误安装后，仪表前15D和后5D均满足直管段要求，再现场安装工人协同下，关闭前后球阀，排压后把仪表调换方向，固定法兰螺栓，轻开阀门，仪表瞬间恢复正常读数，且无太大波动幅度，温度压力和更换方向之前也符合，瞬时流量627.93Nm³/h与日用气量13000Nm³/h也符合，用户在稍显囧态后对我们的服务及产品给与高度满意，之前的误解瞬时风轻云淡。【精工细作出精品，精益求精献客户】这就是我们追求的工匠精神，客户的满意是给我们最大鼓励！

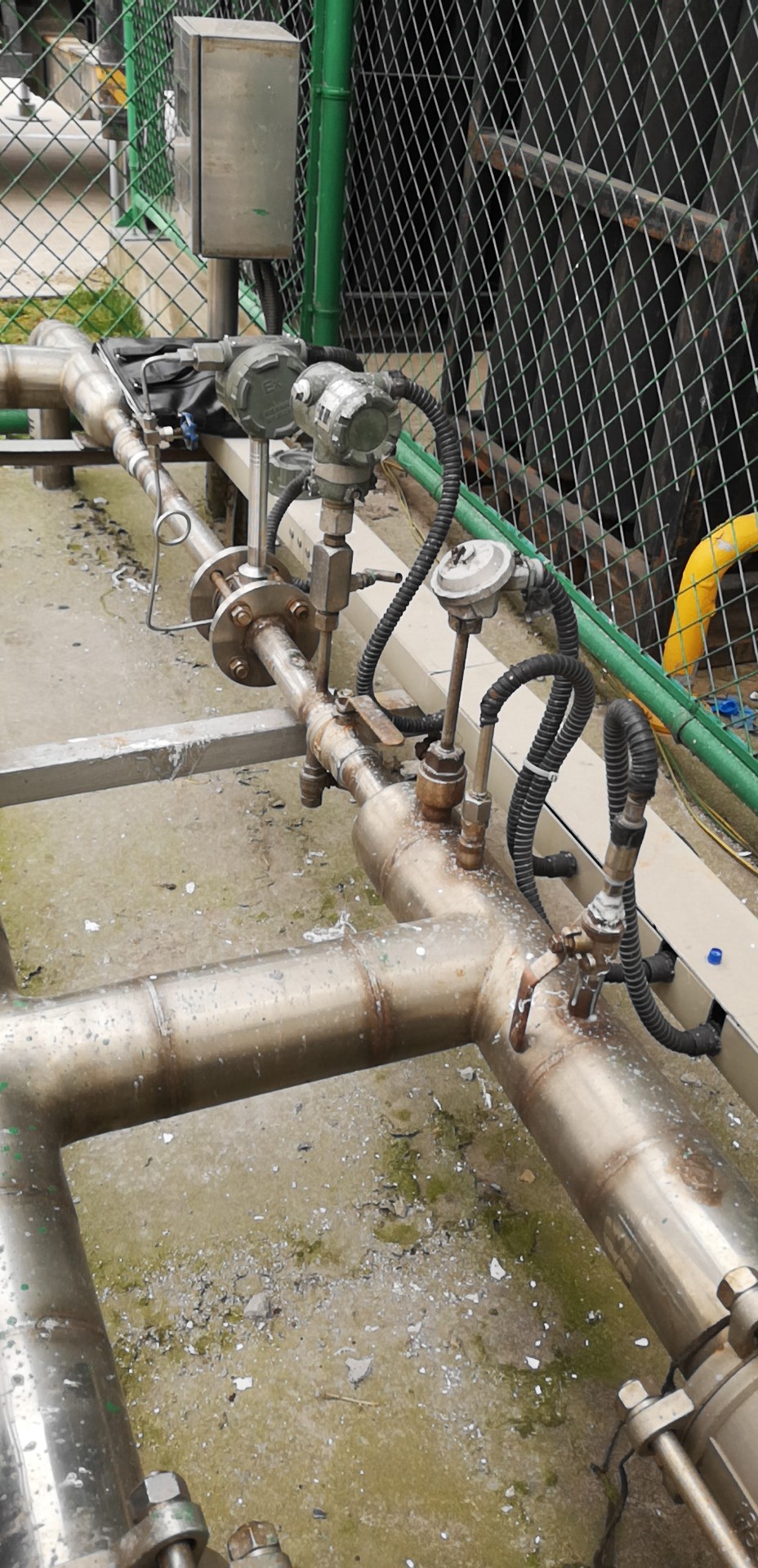

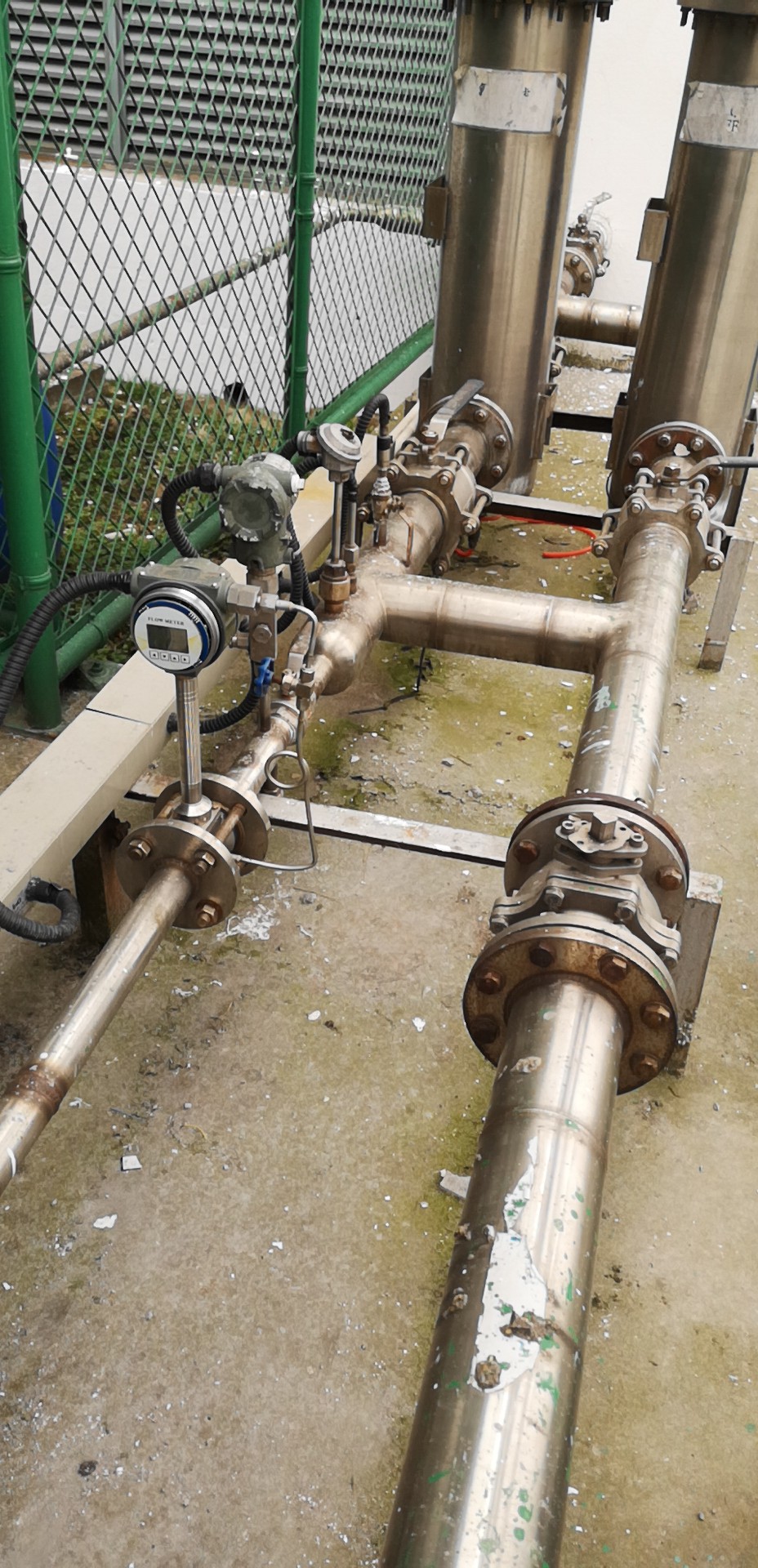

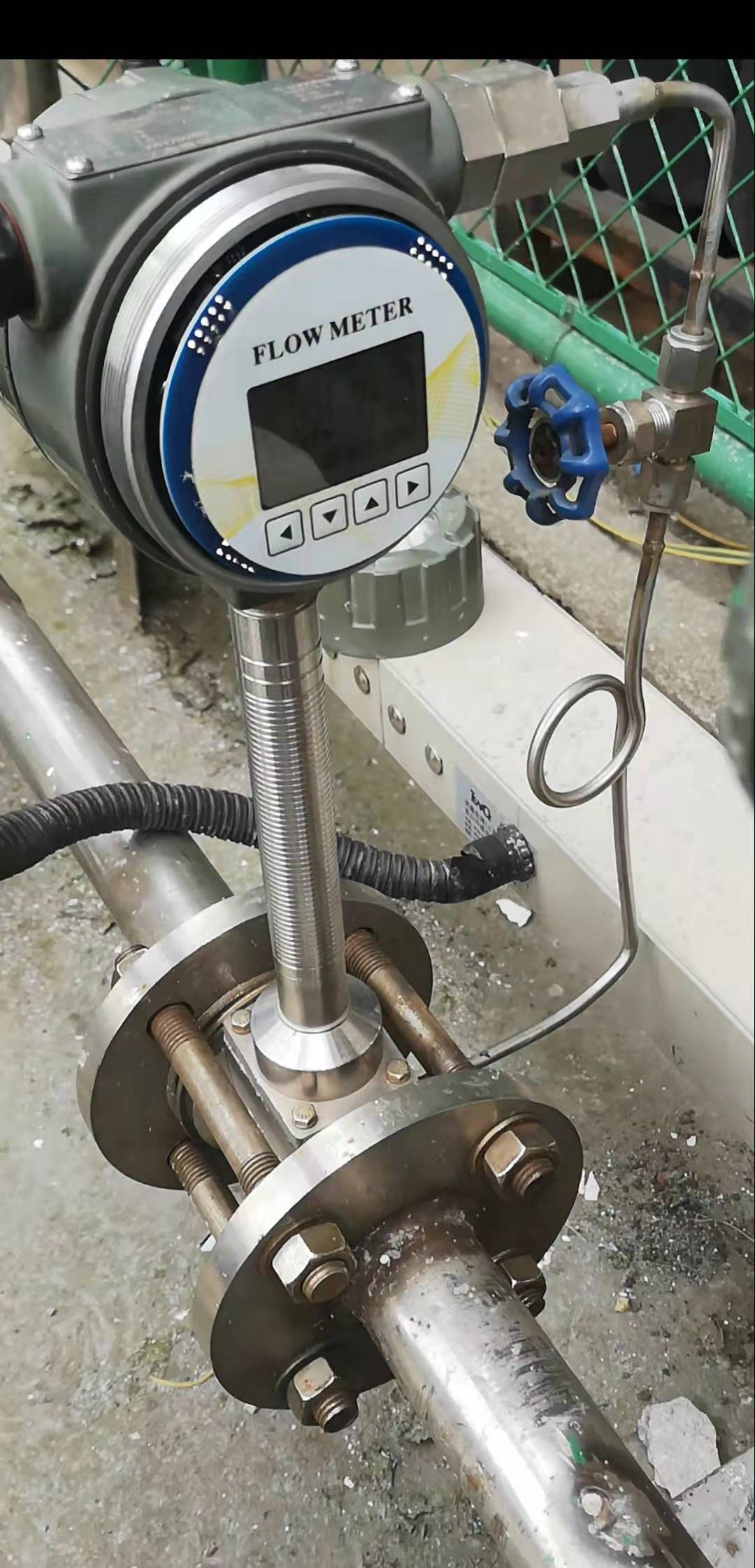

以下为现场安装图：

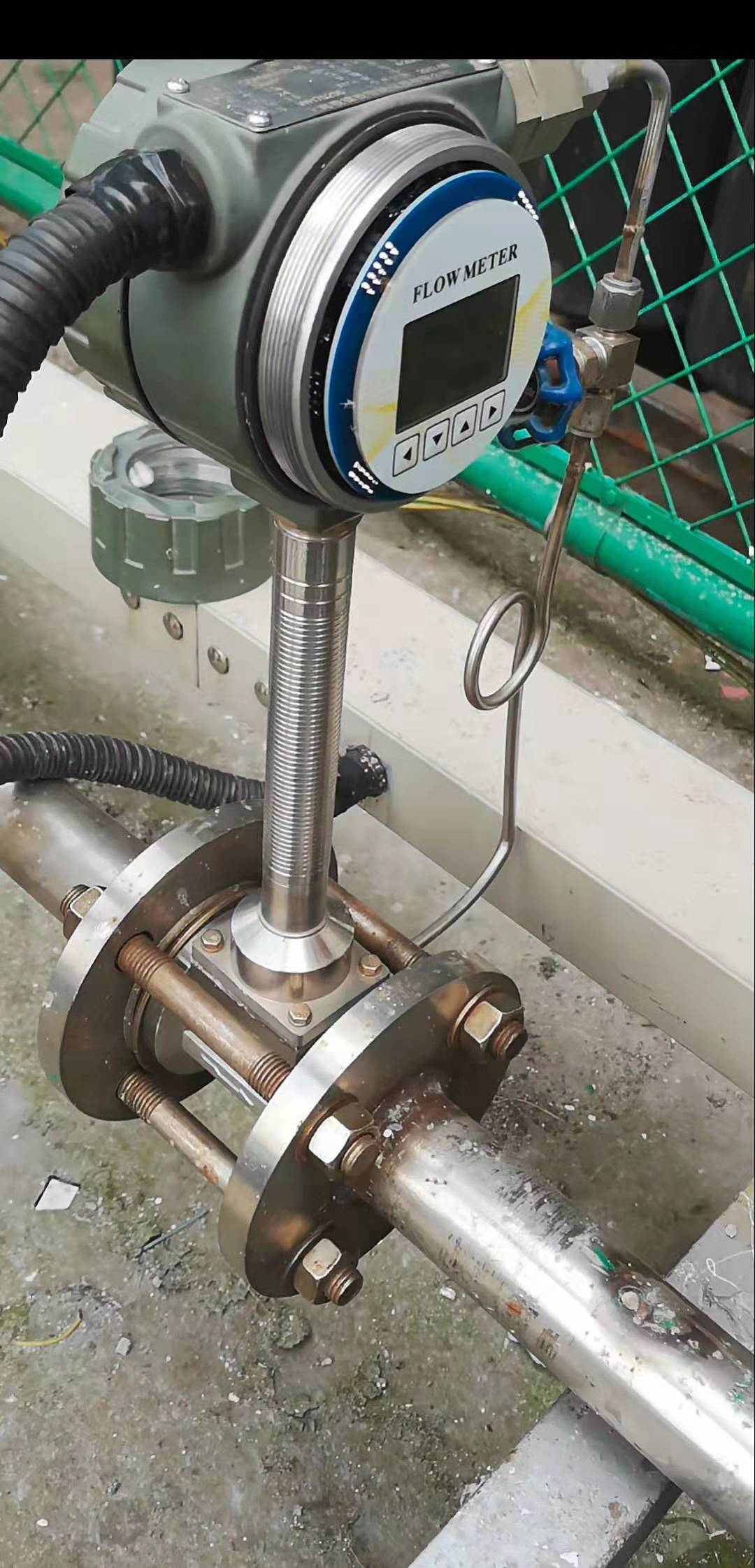

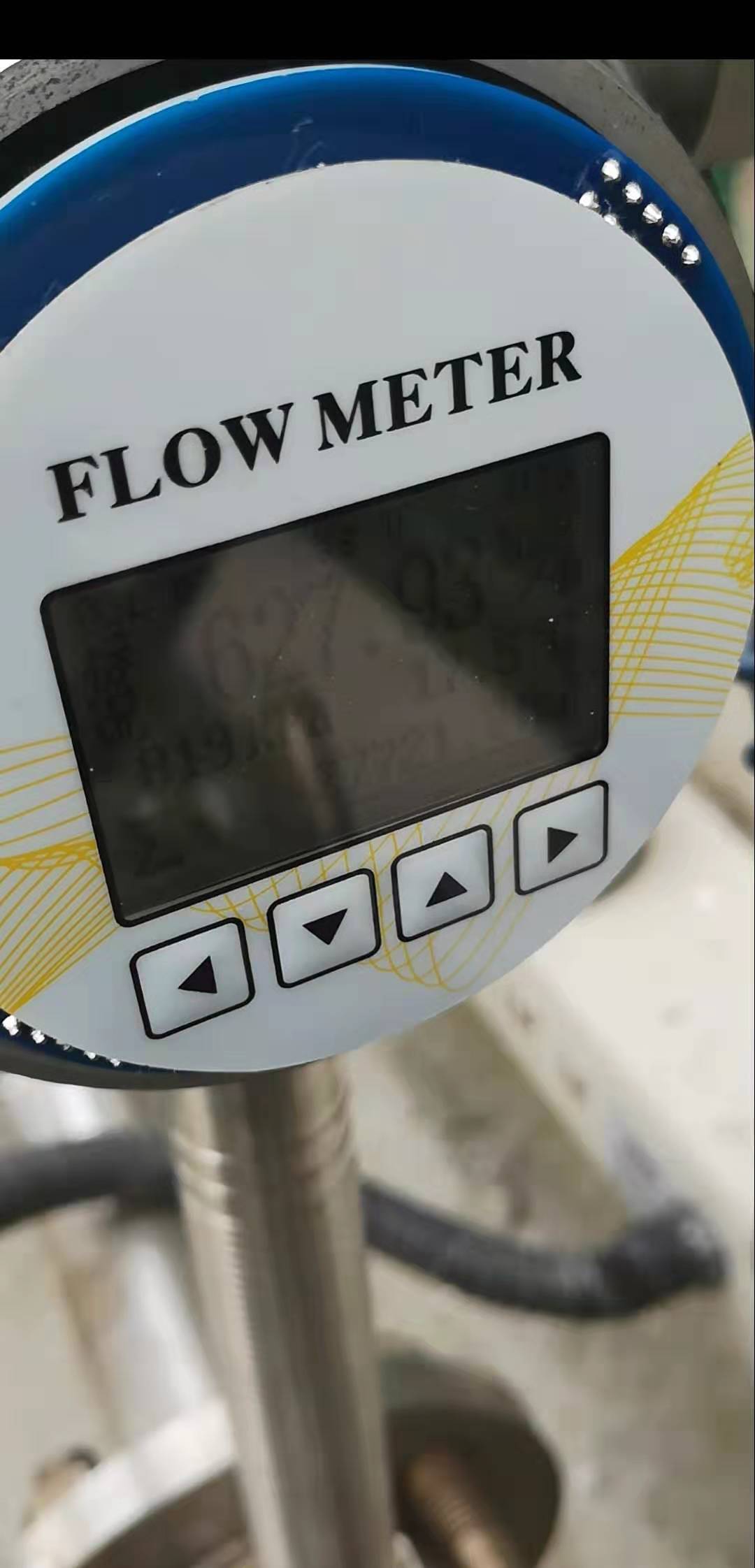

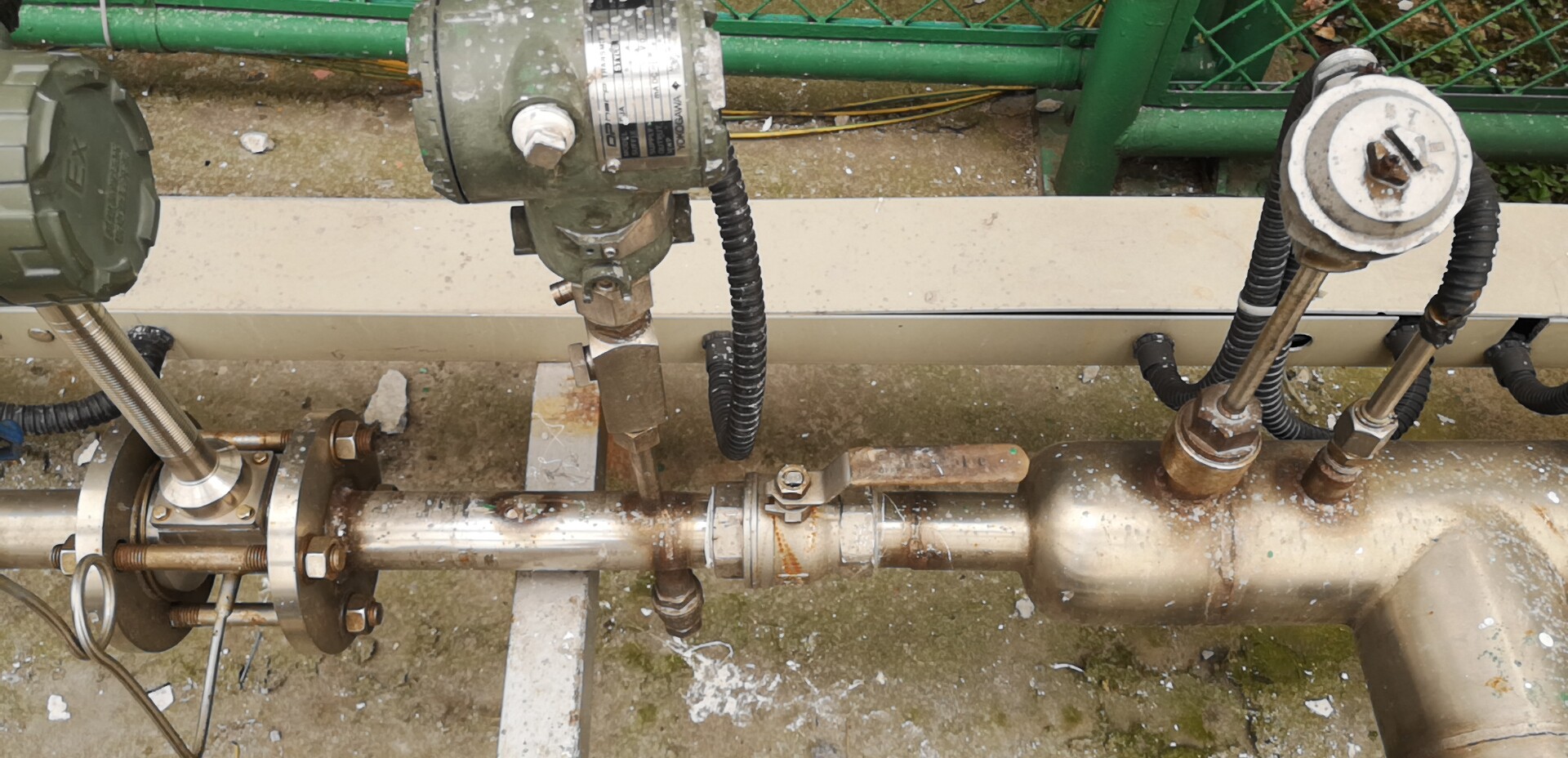

更改后如下图
